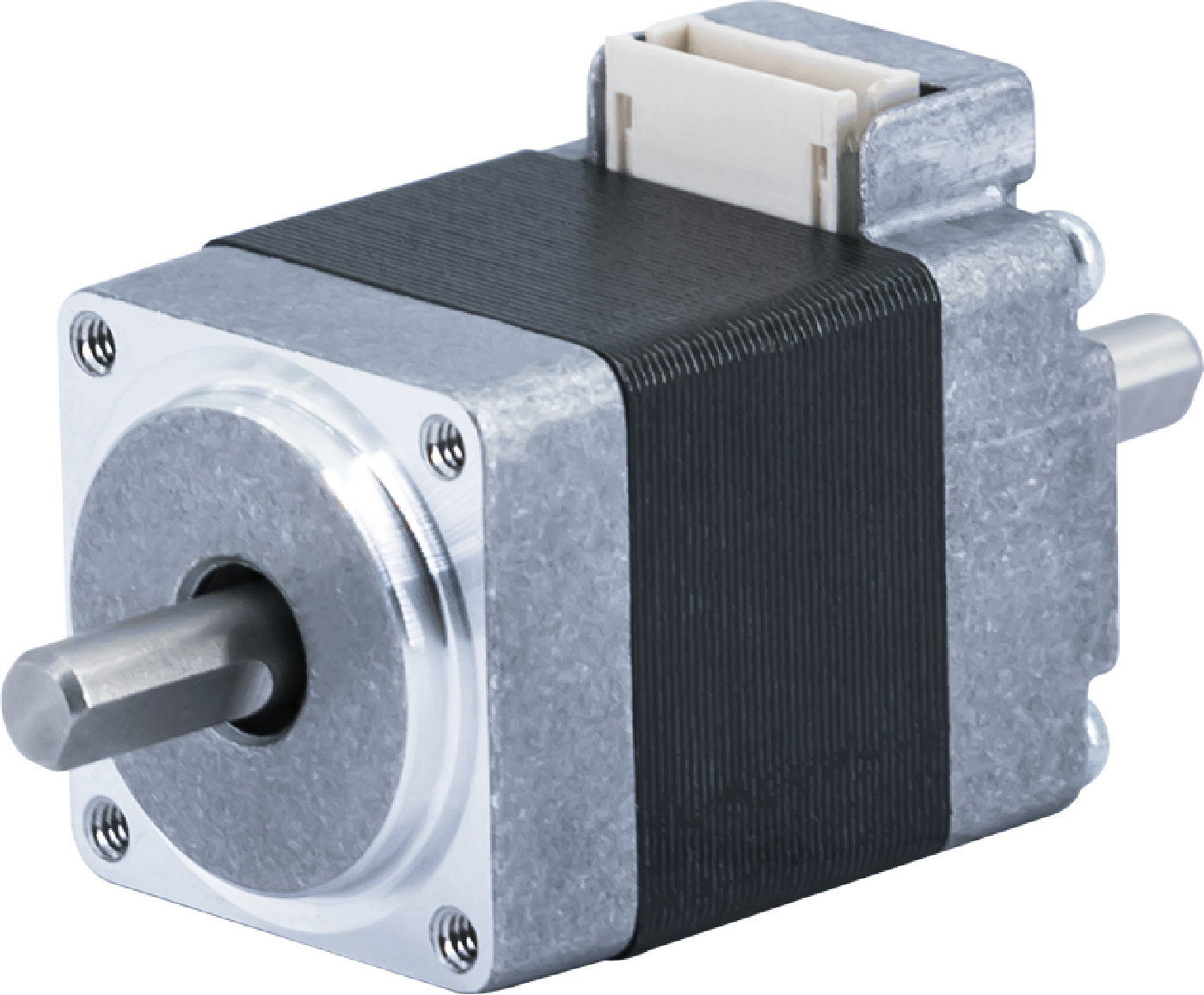

28mm 2-phase open-loop stepper motor поставляется в трёх различных исполнениях. Конкретные параметры приведены в таблице ниже. Вы можете скачать соответствующий PDF, чтобы ознакомиться с габаритными чертежами изделия под таблицей.
| Спецификация | SM1101 | SM1102 | SM1103 |
|---|---|---|---|
| Фаза | 2 | 2 | 2 |
| Угол шага | 1.8° | 1.8° | 1.8° |
| Ошибка угла шага (без нагрузки) | ±0,09° или меньше | ±0,09° или меньше | ±0,09° или меньше |
| Номинальное напряжение | 3.6 V | Н/Д | Н/Д |
| Номинальный ток | 0.67 A | 1.3 A | 0.8 A |
| Сопротивление (фаза) | 5.6 Ω ± 10% | 1.7 Ω ± 10% | 4.35 Ω ± 10% |
| Индуктивность (фаза) | 5.3 mH ± 20% | 1.2 mH ± 20% | 2.64 mH ± 20% |
| Момент удержания | 0.068 N·m | 0.105 N·m | 0.12 N·m |
| Масса | 0.11 kg | 0.15 kg | 0.18 kg |
| Инерция ротора | 9 g·cm² | 12 g·cm² | 17 g·cm² |
| Радиальное биение | Н/Д | 0,025 мм (нагрузка 450 г) | 0,025 мм (нагрузка 450 г) |
| Осевое биение | Н/Д | 0,075 мм (нагрузка 920 г) | 0,075 мм (нагрузка 920 г) |
| Срок службы (часы) | Более 5000 ч | Более 5000 ч | Более 5000 ч |
| Повышение температуры | Ниже 80 K | Ниже 80 K | Ниже 80 K |
| Напряжение изоляции | 500 В перем. тока | 500 В перем. тока | 500 В перем. тока |
| Сопротивление изоляции | Более 100 МОм | Более 100 МОм | Более 100 МОм |
| Класс изоляции | B | B | B |
| Диапазон рабочей температуры | -20°C ~ +50°C | -20°C ~ +50°C | 0°C ~ +50°C |
| Диапазон рабочей влажности | 20% ОВ ~ 90% ОВ | 20% ОВ ~ 90% ОВ | 20% ОВ ~ 90% ОВ |
| Диапазон температуры хранения | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C |
| Диапазон влажности хранения | 15% ОВ ~ 95% ОВ | 15% ОВ ~ 95% ОВ | 15% ОВ ~ 95% ОВ |
| Номинальный режим работы | Непрерывный | Непрерывный | Непрерывный |
| Чертёж технических параметров |
