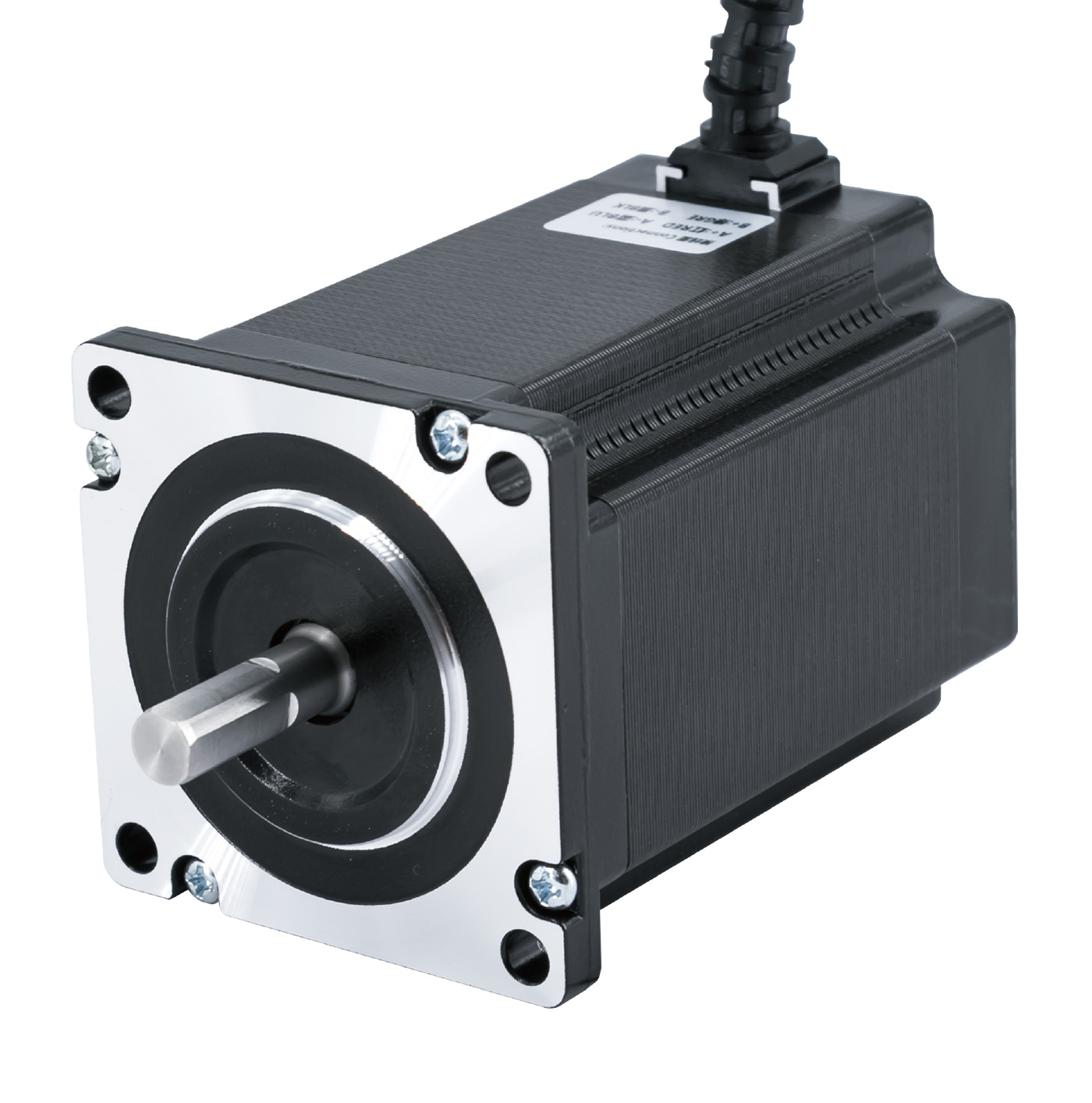

57мм двухфазный шаговый двигатель без обратной связи-Производитель шаговых и бесколлекторных (BLDC) двигателей в Китае

57mm 2-phase open-loop stepper motor поставляется в четырёх различных исполнениях. Конкретные параметры приведены в таблице ниже. Вы можете скачать соответствующий PDF, чтобы ознакомиться с габаритными чертежами изделия под таблицей.

Спецификация	SM2301	SM2302	SM2303	SM2304
Фаза	2	2	2	2
Угол шага	1.8°	1.8°	1.8°	1.8°
Ошибка угла шага (без нагрузки)	±0,09° или меньше	±0,09° или меньше	±0,09° или меньше	±0,09° или меньше
Ток	3.5 A	2.8 A	5.0 A	4.2 A
Сопротивление (фаза)	1 Ω ±10%	0.9 Ω ±10%	0.45 Ω ±10%	0.68 Ω ±10%
Индуктивность (фаза)	2.4 mH ±20%	3.0 mH ±20%	1.0 mH ±20%	2.7 mH ±20%
Момент удержания	0.6 N·m	1.22 N·m	1.5 N·m	2.2 N·m
Инерция ротора	≈ 145 g·cm²	≈ 245 g·cm²	≈ 350 g·cm²	≈ 460 g·cm²
Масса	≈ 0.45 kg	≈ 0.7 kg	≈ 1.2 kg	≈ 1.3 kg
Радиальное биение	0,025 мм (нагрузка 450 г)	0,025 мм (нагрузка 450 г)	0,025 мм (нагрузка 450 г)	0,025 мм (нагрузка 450 г)
Осевое биение	0,075 мм (нагрузка 920 г)	0,075 мм (нагрузка 920 г)	0,075 мм (нагрузка 920 г)	0,075 мм (нагрузка 920 г)
Номинальный режим работы	Непрерывный	Непрерывный	Непрерывный	Непрерывный
Срок службы (часы)	Более 5000 ч	Более 5000 ч	Более 5000 ч	Более 5000 ч
Повышение температуры	Ниже 80 K	Ниже 80 K	Ниже 80 K	Ниже 80 K
Напряжение изоляции	500 В перем. тока	500 В перем. тока	500 В перем. тока	500 В перем. тока
Сопротивление изоляции	Более 100 МОм	Более 100 МОм	Более 100 МОм	Более 100 МОм
Класс изоляции	B	B	B	B
Диапазон рабочей температуры	-20°C ~ +50°C	-10°C ~ +50°C	-20°C ~ +50°C	-20°C ~ +50°C
Диапазон рабочей влажности	20% ОВ ~ 90% ОВ	20% ОВ ~ 90% ОВ	20% ОВ ~ 90% ОВ	20% ОВ ~ 90% ОВ
Диапазон температуры хранения	-20°C ~ +70°C	-20°C ~ +70°C	-20°C ~ +70°C	-20°C ~ +70°C
Диапазон влажности хранения	15% ОВ ~ 95% ОВ	15% ОВ ~ 95% ОВ	15% ОВ ~ 95% ОВ	15% ОВ ~ 95% ОВ
Чертёж технических параметров	SM2301.pdf	SM2302.pdf	SM2303.pdf	SM2304.pdf
