1、Варианты вала: предлагаются различные типы валов, включая одинарный лысковый, двойной лысковый, шпоночный и с зубьями.
2、Варианты выводов: Доступны нестандартные схемы обмотки и расположения выводов в соответствии с различными требованиями применения.
3、Варианты принадлежностей: Предлагаются различные принадлежности для шаговых двигателей, такие как планетарные редукторы и энкодеры.
4、Примечания по использованию: Обращайте внимание на допуски и посадки при эксплуатации. При подключении двигателя к драйверу не перепутайте фазы.

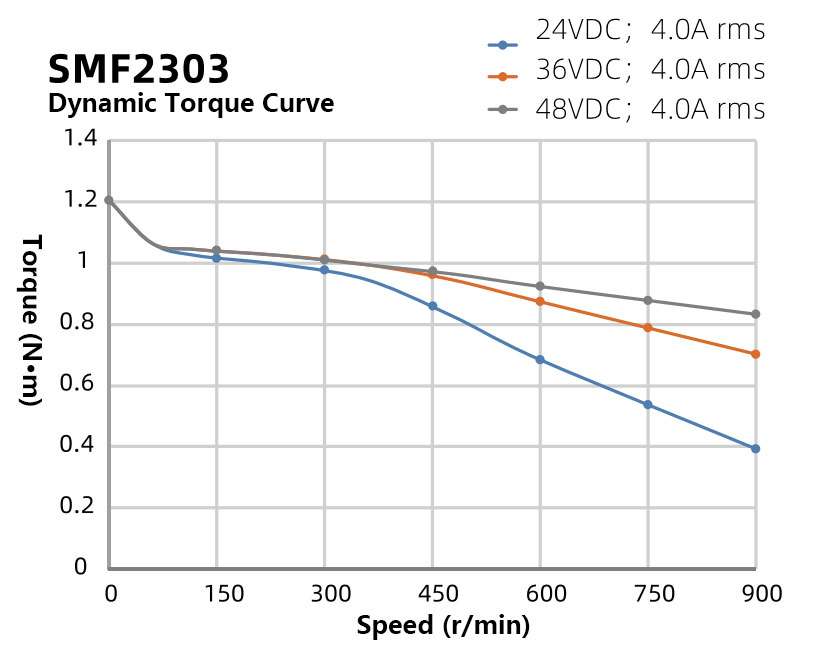

Шаговые двигатели не являются двигателями с постоянным моментом: чем выше рабочая скорость, тем меньше выходной момент. Поэтому, уделяя внимание параметру удерживающего момента, ещё больше внимания следует уделять выходному моменту двигателя на реальных рабочих скоростях (см. кривую динамического момента). Мы также рекомендуем закладывать запас 1,5 раза, чтобы избежать потери шагов из-за перегрузки.
| Модель | Момент удержания (Н·м) | Номинальный ток (А) | Инерция ротора (г·см²) | Длина двигателя (мм) | Степень водозащиты | Рекомендуемый драйвер |
|---|---|---|---|---|---|---|
| SMF2303 | 1.2 | 4.0 | 280 | ≤65.0 | IP65 | S-245D 24-48В пост. |
| SMF2304 | 2.2 | 5.0 | 480 | ≤86.0 | IP65 | S-245D 24-48В пост. |
Указанный выше «Рекомендуемый драйвер» — это импульсный драйвер шагового двигателя. Кроме того, мы можем предоставить заказчикам:
Шаговые драйверы шинного типа (управление по интерфейсам RS485, CANopen, EtherCAT); интеллектуальные шаговые драйверы (регулирование скорости потенциометром, встроенные функции программирования ПЛК и т. д.).
