Название продукта: Шаговый двигатель с ходовым винтом – запасная часть производственной линии Apple
Бренд: HANDERBURG MOTOR CO., LTD.

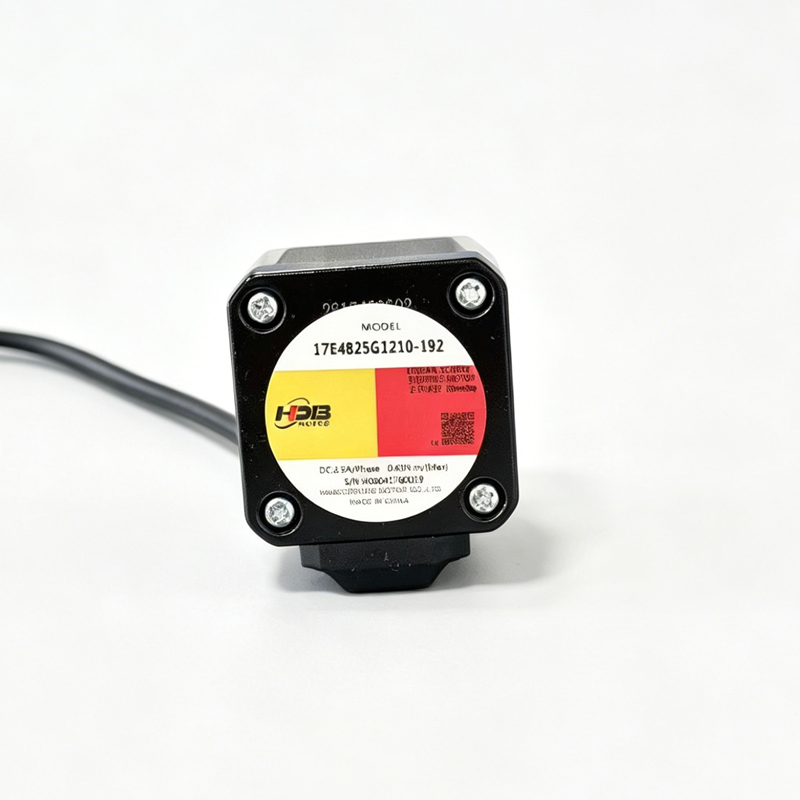

Модель: (См. маркировку двигателя; 2-Phase 1,8V/STEP, удерживающий момент 0,43 N·m, характеристики ходового винта приведены ниже)
Ключевые особенности:

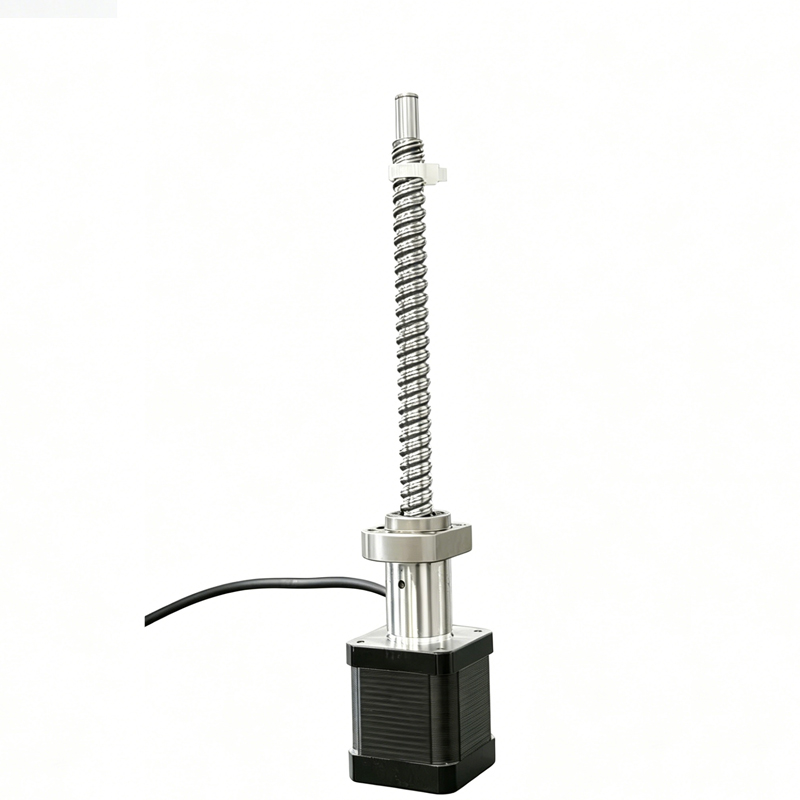

Компактный 2-фазный шаговый двигатель с встроенным ходовым винтом
Предназначен для прецизионного линейного перемещения в автоматизированном производственном оборудовании
Используется как критичный компонент в сборочных линиях Apple
Технические характеристики:
| Параметр | Значение |
|---|---|
| Число фаз | 2 |
| Сопротивление изоляции | ≥100 MΩ |
| Базовый угол шага | 1.8° |
| Класс изоляции | B |
| Точность угла шага (без нагрузки) | ≤ ±0.09° |
| Диапазон рабочей температуры | -20°C ~ +50°C |
| Номинальный ток | 2.5 A |
| Диапазон рабочей влажности | 20% ОВ ~ 90% ОВ |
| Сопротивление на фазу | 1.0 Ω ±10% |
| Диапазон температуры хранения | -20°C ~ +70°C |
| Индуктивность на фазу | 1.7 mH ±20% |
| Диапазон влажности хранения | 15% ОВ ~ 95% ОВ |
| Момент удержания | 0.43 N·m |
| Длина ходового винта | 19.2 mm |
| Диаметр ходового винта | Φ1.2 mm |
| Шаг (ход резьбы) | 10 mm |
| Длина шага (линейная за полный шаг) | 0.05 mm |
| Срок службы (часы) | ≥5000 H |
| Повышение температуры | ≤80 K |
| Диэлектрическая прочность | 500 V.A.C. |
| Напряжение изоляции | 500 V.A.C. |
| Цвет и подключение выводов двигателя | Чёрный (A), Зелёный (A), Красный (A) – Фактический порядок проводов может отличаться; см. этикетку. |
| Начальное направление вращения | По часовой стрелке при взгляде со стороны монтажной поверхности в соответствии с последовательностью возбуждения на маркировке |
Применение:
Производственная линия Ap*-ple – прецизионное линейное перемещение, позиционирование деталей, модули привода с ходовым винтом.
Примечание:
Двигатель рассчитан на продолжительную работу при номинальном токе. Цвета выводных проводов и назначение контактов соответствуют маркировке на корпусе двигателя.
