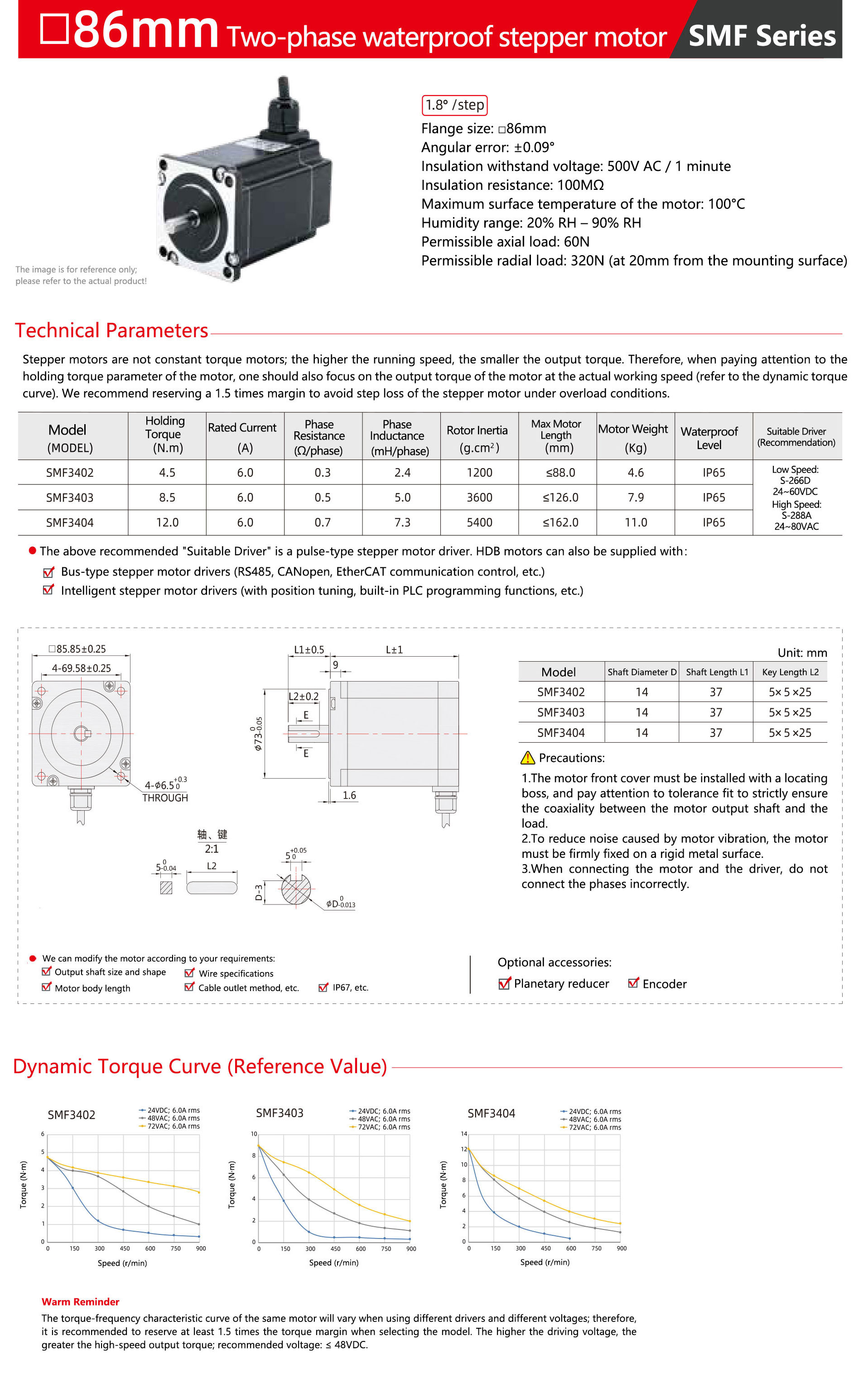

1,8° / шаг
Размер фланца: □86мм
Угловая ошибка: ±0,09°
Напряжение изоляции: 500В AC / 1 мин
Сопротивление изоляции: 100 МОм
Максимальная температура поверхности двигателя: 100°C
Диапазон влажности: 20% ОВ – 90% ОВ
Допустимая осевая нагрузка: 60Н
Допустимая радиальная нагрузка: 320N (на расстоянии 20mm от монтажной поверхности)
Технические параметры
Шаговые двигатели не являются двигателями с постоянным крутящим моментом: чем выше рабочая скорость, тем меньше выходной крутящий момент. Поэтому, обращая внимание на параметр удерживающего момента двигателя, следует также учитывать выходной момент двигателя при фактической рабочей скорости (см. динамическую кривую крутящего момента). Мы рекомендуем закладывать 1,5-кратный запас, чтобы избежать потери шагов шаговым двигателем в условиях перегрузки.
Модель (МОДЕЛЬ) | Момент удержания (Н·м) | Номинальный ток (А) | Сопротивление фазы (Ом/фаза) | Индуктивность фазы (мГн/фаза) | Инерция ротора (г·см²) | Максимальная длина двигателя (мм) | Масса двигателя (кг) | Степень водозащиты | Подходящий драйвер (рекомендация) |
|---|---|---|---|---|---|---|---|---|---|
SMF3402 | 4.5 | 6.0 | 0.3 | 2.4 | 1200 | ≤88.0 | 4.6 | IP65 | - |
SMF3403 | 8.5 | 6.0 | 0.5 | 5.0 | 3600 | ≤126.0 | 7.9 | IP65 | - |
SMF3404 | 12.0 | 6.0 | 0.7 | 7.3 | 5400 | ≤162.0 | 11.0 | IP65 | - |
Рекомендация подходящего драйвера:
Низкая скорость: S-266D, 24~60В пост.
Высокая скорость: S-288A, 24~80В пер.
Примечания
Рекомендуемый выше «Подходящий драйвер» — это импульсный драйвер шагового двигателя. Двигатели HDB также могут поставляться с:
Шаговые драйверы с шинным управлением (управление по интерфейсам RS485, CANopen, EtherCAT и др.)
Интеллектуальные драйверы шаговых двигателей (с настройкой позиции, встроенными функциями программирования ПЛК и т.д.)
