Производитель шаговых двигателей на заказ: OEM-кастомизация для промышленного применения

Если вы подбираете шаговые двигатели для производственного станка, робототехнической платформы или автоматизированной системы, скорее всего, серийный двигатель не полностью удовлетворит все требования.

Иногда проблема вообще не' в крутящем моменте. Она' в габаритах.

Вал слишком короткий. Разъём выходит в неверном направлении. Номинальные параметры обмотки не соответствуют напряжению шины контроллера'. Мы' видели все эти проблемы в ходе проектов OEM-интеграции, особенно когда машина переходит из стадии прототипа в производство.

HDBMotor изготавливает шаговые двигатели на заказ для OEM-заказчиков в системах ЧПУ, робототехнике, медицинском оборудовании, полупроводниковом оборудовании и приложениях промышленной автоматизации. Работы по кастомизации выполняются собственными силами — включая корректировку обмотки, механическую обработку вала, сборку разъёмов, интеграцию энкодера и механические модификации.

Что мы можем настроить

• Индивидуальное напряжение обмотки: Низко- и высоковольтные конфигурации обмоток, согласованные с вашим драйвером и напряжением шины

• Модификация вала: Диаметр, длина вала, шпоночный паз, D-образная лыска, резьбовой вал, исполнение с двухсторонним валом

• Разъём и кабель: JST, Molex, Amphenol, свободные выводы, радиальный вывод, сборка индивидуального жгута

• Интеграция энкодера: Варианты инкрементальных и абсолютных энкодеров для шаговых систем с замкнутым контуром

• Типоразмеры NEMA: NEMA 8, 11, 14, 17, 23, 34 и отдельные конфигурации с большим типоразмером корпуса

• Механические модификации: Адаптация монтажного фланца, уплотнение, изменение центрирующего диаметра, исполнения по классу IP

Обзор OEM-программы

• Срок образца: 15–25 рабочих дней

• Срок производства: 30–45 рабочих дней после утверждения

• MOQ: обычно 50–200 шт. в зависимости от объёма кастомизации

• Сертификаты: CE и RoHS

• Экспортные рынки: Северная Америка, Европа, Южная Корея, Юго-Восточная Азия, Ближний Восток

Почему OEM-проекты обычно требуют кастомных шаговых двигателей

Каталожные двигатели разрабатываются для применений общего назначения. Это работает на этапе раннего прототипирования. Серийные машины — это другое дело.

Несоответствие напряжения — одна из самых распространённых проблем. Стандартная обмотка двигателя, рассчитанная на низковольтный драйвер с широтно-импульсным ограничением тока, может работать некорректно на системной шине 48 В или 72 В. В одних проектах двигатель нагревается сильнее ожидаемого. В других момент слишком резко падает на высоких оборотах, потому что индуктивность обмотки не оптимизирована под фактическую топологию драйвера.

Механическая интеграция создаёт другой набор проблем.

Удлинение вала, которое кажется незначительным на чертеже САПР, может стать критичным после установки муфты, шкива или энкодера. Мы' видели проекты, задержанные лишь из-за того, что корпус разъёма сталкивался со стенкой кожуха после окончательной сборки.

Совместимость разъёмов также очень быстро становится производственной проблемой. Если двигатель поставляется с неизолированными выводами, а ваша сборочная линия использует предварительно обжатые жгуты JST, кто-то будет вручную паять кабели в процессе производства. Это может работать для 10 единиц. Это не работает для 10,000.

Некоторые OEM-применения также требуют защиты от воздействия окружающей среды. Упаковочное оборудование вблизи зон мойки. Уличные системы слежения за солнцем. Медицинское оборудование, подвергающееся воздействию сред стерилизации. Стандартные двигатели IP40 редко рассчитаны на такие условия без доработки.

Возможности OEM-кастомизации

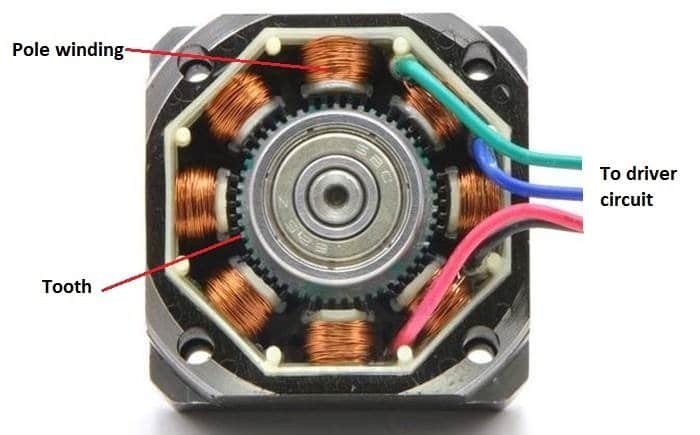

Индивидуальное напряжение обмотки

Напряжение обмотки часто понимается неправильно в ходе обсуждений при закупках.

Номинальное напряжение, указанное в спецификации двигателя, не является фактическим напряжением питания системы. Важно то, как сопротивление и индуктивность обмотки взаимодействуют с напряжением шины драйвера, частотой переключения, профилем ускорения и тепловыми пределами.

Варианты обмоток на более высокое напряжение обычно имеют более высокие значения сопротивления и индуктивности. Такие конфигурации часто применяются в системах 48V или 72V, где важны более плавное управление током и меньшее падение момента на высоких скоростях.

В высокоскоростных системах позиционирования обычно предпочитают обмотки с меньшей индуктивностью, где скорость нарастания тока важнее удерживающего момента.

В одних применениях требуется лишь небольшая корректировка обмотки. В других нужна совершенно иная архитектура обмотки. Это зависит от драйвера, рабочего цикла и теплового режима.

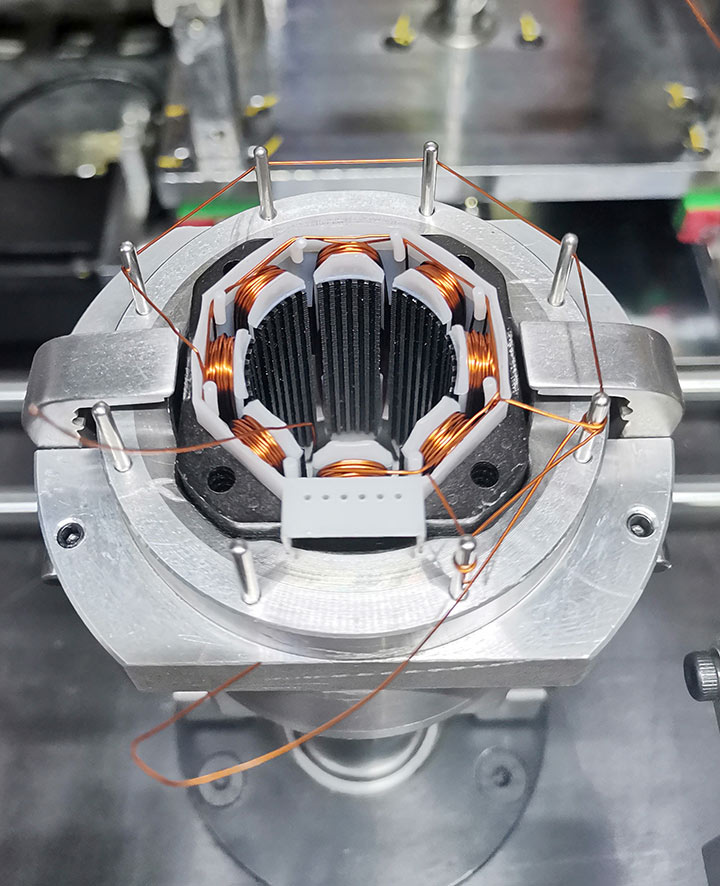

Проекты с нестандартной обмоткой могут потребовать дополнительного времени на оснастку каркасов катушек, проверку сечения провода и приработочные испытания.

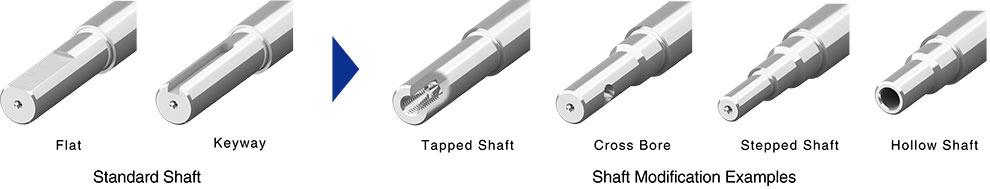

Кастомизация вала и его длины

Простые доработки вала, такие как лыски и шпоночные пазы, относительно несложны. Полностью нестандартные размеры вала требуют большего, поскольку необходимо оценить нагрузку на подшипники, жёсткость вала и балансировку вращения.

Более длинные выступающие концы вала могут вызывать резонанс на повышенных скоростях вращения. Конфигурации с двусторонним валом могут влиять на нагрузку подшипников в зависимости от установленных сзади энкодера или шкива.

В одних проектах требуются валы из нержавеющей стали для коррозионной стойкости. В других — покрытие твёрдым хромом или оксидирование в зависимости от условий эксплуатации.

Мы обычно рассматриваем чертежи вала вместе с информацией о муфте и редукторе перед окончательным подтверждением.

Кастомизация разъёмов и кабелей

Выбор соединителя влияет на скорость монтажа сильнее, чем ожидает большинство покупателей.

Устанавливаемые на заводе разъёмы сокращают время сборки, снижают число ошибок при подключении и повышают долгосрочную надёжность. Мы поддерживаем разъёмы JST, Molex, Amphenol и типы разъёмов, указанные заказчиком.

Направление вывода кабеля также имеет значение. Радиальный вывод, осевой вывод и ориентация по часовым позициям должны быть заданы на ранней стадии проекта. Как только габариты корпуса зафиксированы, изменение направления вывода кабеля становится дорогостоящим.

Для применений с воздействием тепла, масла или чистящих химикатов доступны кабели с силиконовой и PTFE оболочкой.

Интеграция энкодера

Шаговые двигатели со встроенным энкодером обычно применяются в системах позиционирования с замкнутым контуром, где важны обнаружение останова и коррекция положения.

Интеграция энкодера обычно требует удлинения заднего конца вала и дополнительного места в корпусе. Это увеличивает общую длину двигателя, как правило, на 20–35 mm в зависимости от разрешения энкодера и конфигурации драйвера линии.

Доступны инкрементальные энкодеры от 100 до 10 000 имп./об. Для большинства промышленных систем автоматизации достаточно 500–1000 имп./об.

Очень высокое разрешение энкодера повышает точность обратной связи, но также увеличивает частоту сигнала и требования к экранированию. При прокладке длинных кабелей это становится важным.

Конфигурации с абсолютным энкодером доступны для отдельных платформ NEMA 23 и NEMA 34.

Кастомизация рамы NEMA и длины пакета

Типоразмер определяет габариты двигателя. Длина пакета определяет выходной момент.

Большая длина пакета обеспечивает более высокий удерживающий момент, но также увеличивает вес, инерцию и тепловыделение. В компактных роботизированных сочленениях или подвижных осях этот компромисс имеет значение.

Для шаговые двигатели NEMA 23, доступны нестандартные длины пакета статора для применений — от компактных систем позиционирования до автоматизированных узлов с повышенным крутящим моментом.

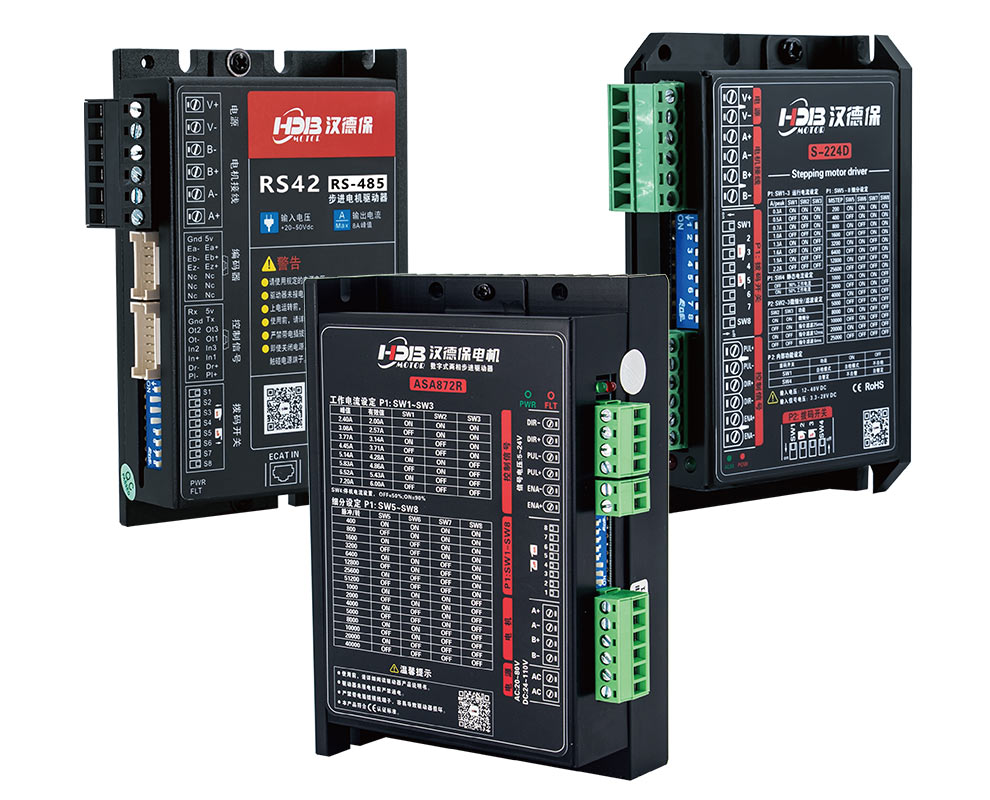

Системы шаговых двигателей замкнутого контура также доступны для применений, требующих обратной связи от энкодера и повышенной стабильности позиции.

Для проектов, требующих передачи более высокого крутящего момента, мы также поддерживаем интеграция планетарного редуктора в зависимости от типоразмера и требований к выходу.

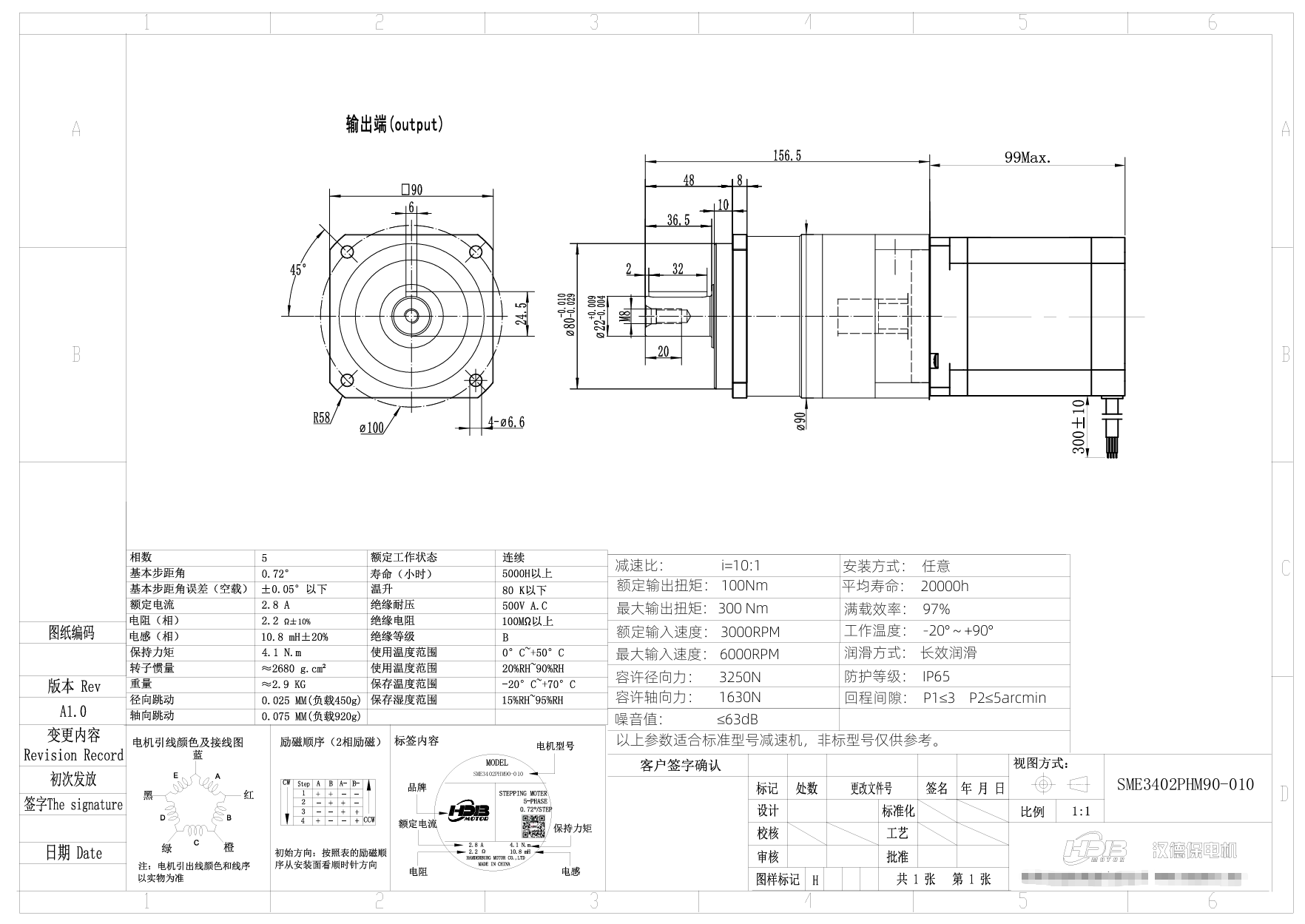

Диапазон технических характеристик кастомных OEM шаговых двигателей

Инженерный и производственный процесс OEM

Проекты кастомных двигателей обычно предполагают прямое инженерное обсуждение, а не простой заказ по каталогу.

Шаг 1 — Рассмотрение RFQ

Мы анализируем требования вашего применения, напряжение драйвера, целевой момент, параметры вала, спецификацию разъёма и ограничения по установке.

Шаг 2 — Инженерная оценка

Наша инженерная команда оценивает совместимость обмотки, механическую реализуемость и требования к оснастке до подтверждения коммерческого предложения.

Шаг 3 — Производство прототипа

Срок изготовления прототипа обычно составляет 15–25 рабочих дней в зависимости от объёма требуемых доработок.

Шаг 4 — Валидация заказчиком

Образец двигателя испытывается в вашей реальной среде применения. При необходимости обсуждаются корректировки.

Шаг 5 — Массовое производство

Срок изготовления обычно составляет 30–45 рабочих дней после утверждения образца.

Шаг 6 — Контроль качества и отгрузка

Выходной контроль включает проверку сопротивления обмоток, контроль размеров, испытания изоляции и электрическую проверку.

Примеры проектов OEM-кастомизации

OEM упаковочного оборудования — Германия

Индивидуальная конфигурация NEMA 23 с обмоткой на 48 В, радиальным выводом кабеля и уплотнением IP54 для оборудования с высоким циклом индексирования.

Производитель медицинских насосов — Южная Корея

Двухвальный двигатель NEMA 17 с энкодером 1000 PPR и обмоткой с пониженным превышением температуры.

Интегратор солнечных трекеров — Ближний Восток

Высокомоментный двигатель NEMA 34 с антикоррозионной обработкой вала и удлинённым кабелем для улицы.

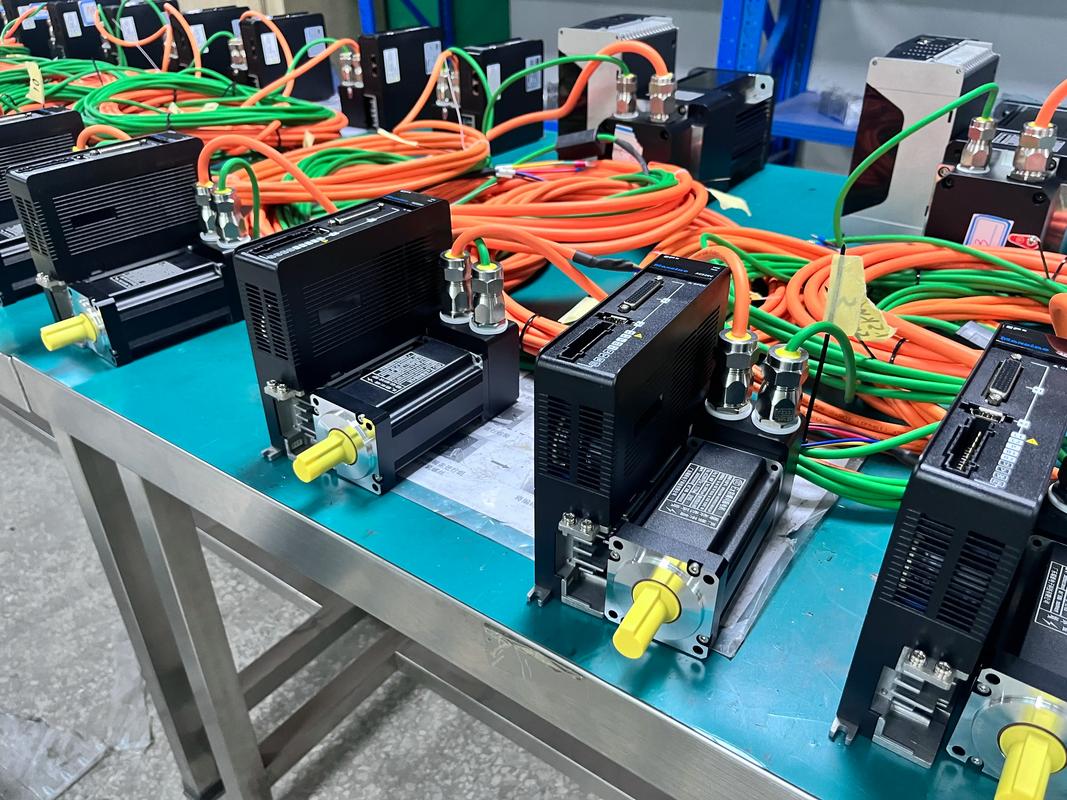

Производственные возможности и контроль качества

HDBMotor производит шаговые двигатели, бесколлекторные двигатели постоянного тока, планетарные редукторы и драйверы двигателей для промышленных OEM-заказчиков по всему миру.

Наша инженерная команда выполняет оценку обмотки, механический анализ и проверку совместимости драйвера собственными силами. OEM-проекты не передаются торговым посредникам.

Процедуры производства и контроля соответствуют структурированным промышленным технологическим процессам и включают проверку размеров, электрические испытания и выходной контроль качества.

Для заказчиков с требованиями по квалификации поставщика мы можем предоставить технологическую документацию, протоколы контроля и данные о прослеживаемости производства в ходе квалификационной проверки.

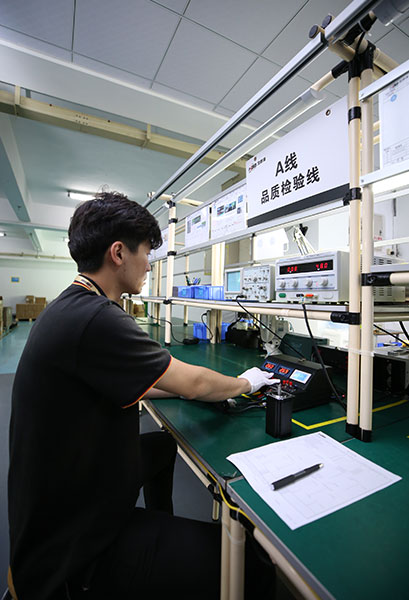

Качество и испытания

• 100% проверка сопротивления обмотки

• Испытания сопротивления изоляции и диэлектрической прочности

• Проверка симметрии противо-ЭДС

• Проверка размеров критичных элементов

• Доступно приработочное тестирование для выбранных применений

Поддерживаемые рынки

• Северная Америка

• Германия и более широкий европейский рынок

• Южная Корея и Япония

• Индия и Юго-Восточная Азия

• Сектор промышленной автоматизации Ближнего Востока

Отрасли и OEM-применения

Станки с ЧПУ

Приводы осей, позиционирующие столы, фрезерные системы, оборудование для плазменной резки.

Промышленная робототехника

Приводы сочленений, системы индексации, позиционирование конвейера, вспомогательные оси коллаборативных роботов.

Медицинское оборудование

Системы дозирования жидкостей, шприцевые насосы, платформы лабораторной автоматизации.

Упаковочное оборудование

Системы этикетирования, индексирование конвейеров, оборудование розлива и запайки.

Полупроводниковое оборудование

Системы перемещения пластин, прецизионные позиционирующие столы, автоматизированное оборудование для чистых помещений.

Системы слежения за солнцем

Уличные позиционирующие приводы с уплотнением по классу IP и оптимизацией момента на низких скоростях.

Распространённые проблемы OEM-проектирования

Одна из проблем, с которой мы часто сталкиваемся: заказчики выбирают напряжение обмотки, опираясь исключительно на номинальное напряжение, указанное в техническом описании.

На практике напряжение шины драйвера и метод регулирования тока гораздо важнее, чем само номинальное напряжение обмотки.

Ещё одна распространённая проблема — недостаточный зазор вокруг установленных сзади энкодерных узлов...

FAQ по закупкам OEM

Какая информация нужна для кастомного RFQ?

Типоразмер, требуемый момент, напряжение драйвера, конфигурация вала, спецификация разъёма и предполагаемый годовой объём обычно достаточны для начала оценки.

Каков минимальный объём заказа?

Большинство проектов OEM-кастомизации начинаются от 50–200 единиц в зависимости от обмотки и оснастки.

Можете ли вы повторить двигатель другого производителя?

Во многих случаях да, при наличии образца двигателя или технического чертежа для анализа.

Поддерживаете ли вы собственную торговую марку?

Да. Доступны индивидуальные этикетки, лазерная маркировка и OEM-упаковка.

Поддерживаете ли вы долгосрочные заказы?

Да. Для долгосрочных OEM-заказчиков возможно обсуждение программ плановых поставок.

Обсудите ваш OEM-проект двигателя

Если каталожные двигатели создают проблемы при интеграции в ваш проект, пришлите нам подробности.

Укажите описание применения, целевые характеристики, предполагаемый годовой объём, а также имеющиеся чертежи или образцы двигателей, если они есть.

Наша команда инженеров рассматривает каждый запрос перед подготовкой коммерческого предложения.
