5 важных причин и решений чрезмерной вибрации двигателя

Понимание причины и решения чрезмерной вибрации двигателя имеет решающее значение для повышения надёжности шаговых двигателей и продления срока службы оборудования. Чрезмерная вибрация не только снижает производительность, но и может привести к преждевременному отказу двигателя. Шаговые двигатели из-за присущих им резонансных частот особенно подвержены проблемам вибрации, если их не устранить должным образом на этапе проектирования и эксплуатации.

В этой статье представлен подробный обзор распространённых причин повышенной вибрации двигателя, а также эффективных электрических и механических способов устранения этих проблем.

Причины чрезмерной вибрации двигателя

Шаговые двигатели имеют механическую конструкцию, которая может вызывать небольшие отклонения положения ротора во время работы. Когда ротор по инерции проскакивает целевую позицию, возникают периодические колебания. Если частота этих колебаний совпадает с собственной резонансной частотой двигателя, возникает резонанс, часто сопровождаемый шумом и возможной потерей шагов.

Энергия резонанса, превышающая магнитную удерживающую силу между статором и ротором, может вызвать нарушение работы двигателя. Кроме того, переключение фаз и колебания тока могут усугублять проблемы вибрации, что подчёркивает сложность динамики шаговых двигателей.

Электрические методы снижения вибрации

1. Настройте рабочую частоту

Один из прямых способов устранить резонанс — настроить рабочую частоту так, чтобы избежать резонансного диапазона скоростей. Хотя этот метод может быть ограничен требованиями применения, он эффективно предотвращает резонанс и повышает общую эффективность системы.

2. Управление микрошагом

Микрошаг подавляет вибрацию за счёт дробления угла шага двигателя, обеспечивая более плавное возбуждение обмоток. В отличие от режима полного шага, где резкие изменения магнитного потока вызывают перерегулирование ротора, микрошаг обеспечивает постепенное изменение тока, что снижает вибрационный шум и повышает точность движения.

3. Оптимизируйте ток привода

В низкоскоростных применениях, таких как медицинское оборудование или роботизированные шарниры, снижение тока привода может стабилизировать работу двигателя. Более низкий ток уменьшает кинетическую энергию ротора, снижая перерегулирование и вибрацию. Однако необходимо сохранять достаточный запас по крутящему моменту, чтобы избежать потери шагов.

4. Компенсация индуктивности

Увеличение индуктивности обмотки может сместить или подавить резонансные частоты за счёт изменения электрических свойств двигателя. Это снижает помехи, вызываемые переменными токами, возникающими при резонансе, и повышает стабильность двигателя.

5. Оптимизация затухания тока

Быстрый спад тока при коммутации снижает остаточный ток и пульсации момента, эффективно уменьшая вибрацию. Экспериментальные данные подтверждают, что использование режимов быстрого спада значительно улучшает вибрационные характеристики.

За техническими подробностями о микрошаге и управлении током обращайтесь к Руководство Texas Instruments по управлению двигателями.

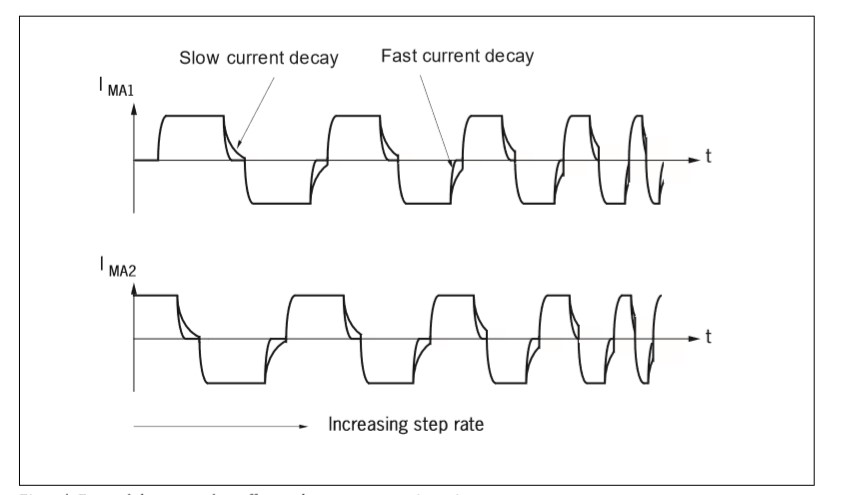

Сигнал тока от привода двигателя

Продвинутые методы намотки для подавления резонанса

Шаговые двигатели обычно используют двухфазные обмотки с электрическим сдвигом 90°. Традиционная коммутация фаз попеременно запитывает одну или две фазы, что может вызывать нестабильность из-за неравномерного распределения тока.

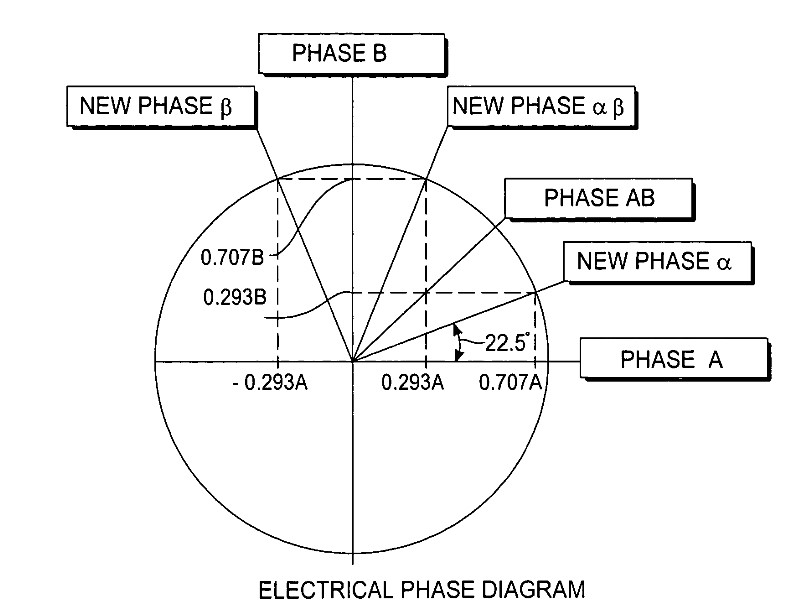

Фазовая диаграмма R-обмотки

Инновационная обмотка R-типа использует по два комплекта катушек на полюс со смещением электрической фазы на 22,5° и чередующимися направлениями намотки. Такая конструкция обеспечивает непрерывное двухфазное возбуждение с последовательностью микрошагов, исключая однофазное возбуждение и значительно снижая вибрацию и шум.

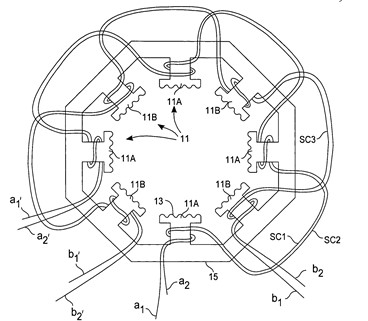

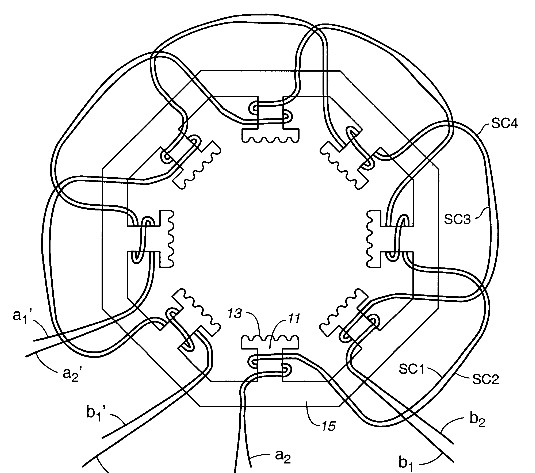

Схема намотки R-обмотки

Аналогично, соединение обмоток T-типа поддерживает непрерывное возбуждение двух фаз с характеристиками индуктивности, промежуточными между последовательной и параллельной схемами, обеспечивая лучшую отдачу момента и более устойчивое сохранение момента на разных скоростях.

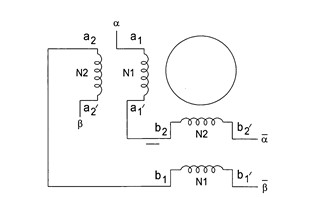

Схема намотки T-соединения

Увеличение числа фаз двигателя, например использование пятифазных двигателей, также снижает вибрацию за счёт уменьшения шага и энергии возбуждения на шаг. В сочетании с микрошагом такой подход обеспечивает сверхвысокое разрешение и минимальную вибрацию.

Механические решения для снижения вибрации

Механические демпферы

Установка демпфера на вал двигателя поглощает энергию вибрации и увеличивает момент инерции вращения, стабилизируя систему. Фланцевое крепление дополнительно улучшает поглощение вибрации за счёт усиления конструкции двигателя.

Регулировка инерции ротора

Изменение инерции ротора путём выбора других материалов, изменения геометрии или использования шихтованных конструкций смещает резонансную частоту, снижая амплитуду вибрации. Увеличение длины ротора или оптимизация его конструкции могут значительно улучшить вибрационные характеристики.

Оптимизация воздушного зазора

Изменение воздушного зазора между ротором и статором меняет жёсткость моментной характеристики и смещает рабочие точки от зон резонанса. Этот метод помогает предотвратить вибрацию, сохраняя при этом достаточную отдачу момента.

Инерция нагрузки

Добавление инерции нагрузки фактически увеличивает общую инерцию системы, действуя как механический демпфер и снижая амплитуду вибрации двигателя. Правильное согласование инерции нагрузки и двигателя критически важно для оптимального контроля вибрации.

Заключение

Решение причины и решения чрезмерной вибрации двигателя требует скоординированного подхода, сочетающего электрическую настройку, современные методы намотки и оптимизацию механической конструкции. Учёт этого на ранней стадии проектирования оборудования предотвращает проблемы резонанса, повышает точность двигателя и продлевает срок службы оборудования.

Для индивидуальных решений по двигателям, адаптированных под потребности вашего применения, HDBMOTOR’ предлагает широкий ассортимент современных шаговых двигателей с проверенными технологиями подавления вибрации. Обратитесь к специалистам HDBMOTOR за квалифицированной помощью.
