Использование шаговых двигателей и ходовых винтов для прецизионного перемещения
В области управления движением и автоматизации сочетание шаговых двигателей с ходовыми винтами стало популярным решением для достижения высокой точности перемещения. Шаговые двигатели обеспечивают точное управление вращением и позиционированием, а ходовые винты реализуют линейное движение с минимальным люфтом. В этой статье рассматривается, как эти компоненты работают вместе, их применение, преимущества и факторы, которые следует учитывать при внедрении таких систем.
Понимание шаговых двигателей
Шаговые двигатели преобразуют электрические импульсы в точное механическое движение. Каждый импульс создаёт определённый угол поворота, позволяя двигателю перемещаться дискретными шагами. Сама конструкция шаговых двигателей допускает управление с разомкнутым контуром, способное обеспечивать точное позиционирование без применения механизмов обратной связи.
Принцип работы
Шаговый двигатель работает на принципе электромагнетизма. При подаче последовательности электрических импульсов ротор поворачивается на точно заданное число шагов, что обеспечивает точное позиционирование и управление. Это качество особенно ценно в применениях, где критична точность позиционирования.
Механика ходового винта
Ходовые винты — это устройства линейного перемещения, преобразующие вращательное движение в линейное смещение. Они часто применяются совместно с шаговыми двигателями для создания систем, требующих надёжных и воспроизводимых линейных перемещений. Сочетание этих двух компонентов даёт эффективное решение для множества автоматизированных систем.
Типы ходовых винтов
Существуют различные типы ходовых винтов, включая:
Трапецеидальные ходовые винты: Отличаются прочностью и долговечностью, что делает их пригодными для больших нагрузок.
Шарико-винтовые передачи: Обеспечивают более высокую эффективность и меньшее трение, идеально для прецизионных применений.
Трапецеидальные ходовые винты: Обеспечивает баланс между прочностью и производительностью, часто применяется в промышленных приложениях.
Чтобы ознакомиться с решениями на базе шаговых двигателей для ваших проектов, посетите наш Двухфазный двигатель разомкнутого контура.

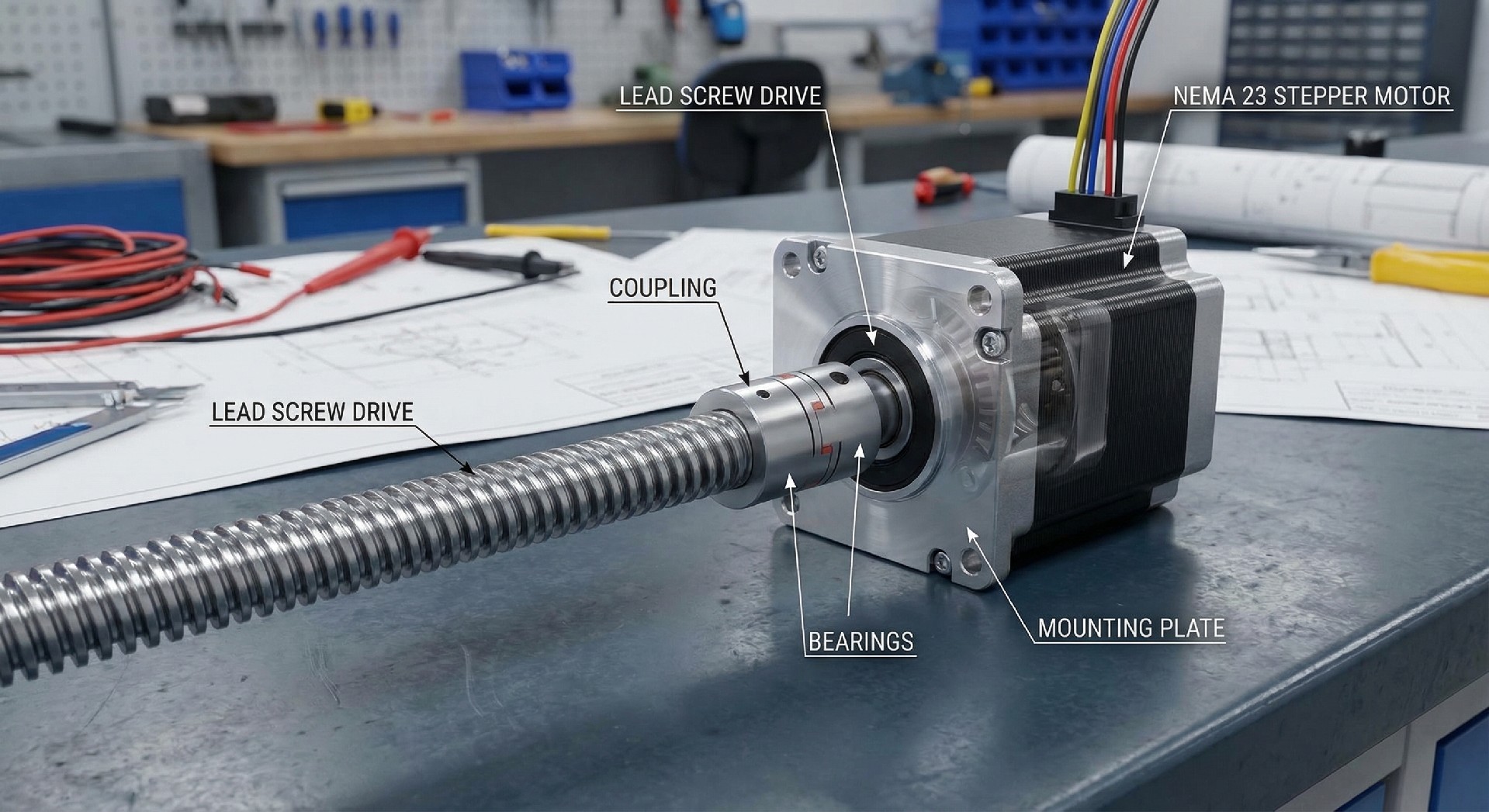

Преимущества сочетания шаговых двигателей и ходовых винтов
Интеграция шаговых двигателей с ходовыми винтами обеспечивает ряд преимуществ:
Высокая точность
Такое сочетание обеспечивает повышенную точность линейных перемещений, что критически важно для таких применений, как обработка на станках с ЧПУ, 3D-печать и робототехника.
Низкий люфт
Ходовые винты могут быть спроектированы так, чтобы минимизировать люфт, обеспечивая более точное и повторяемое движение, что критически важно во многих автоматизированных процессах.
Упрощённое управление
Управление шаговыми двигателями с разомкнутым контуром упрощает конструкцию системы в целом, облегчая интеграцию и программирование, особенно в небольших применениях, где системы обратной связи нецелесообразны.
Экономическая эффективность

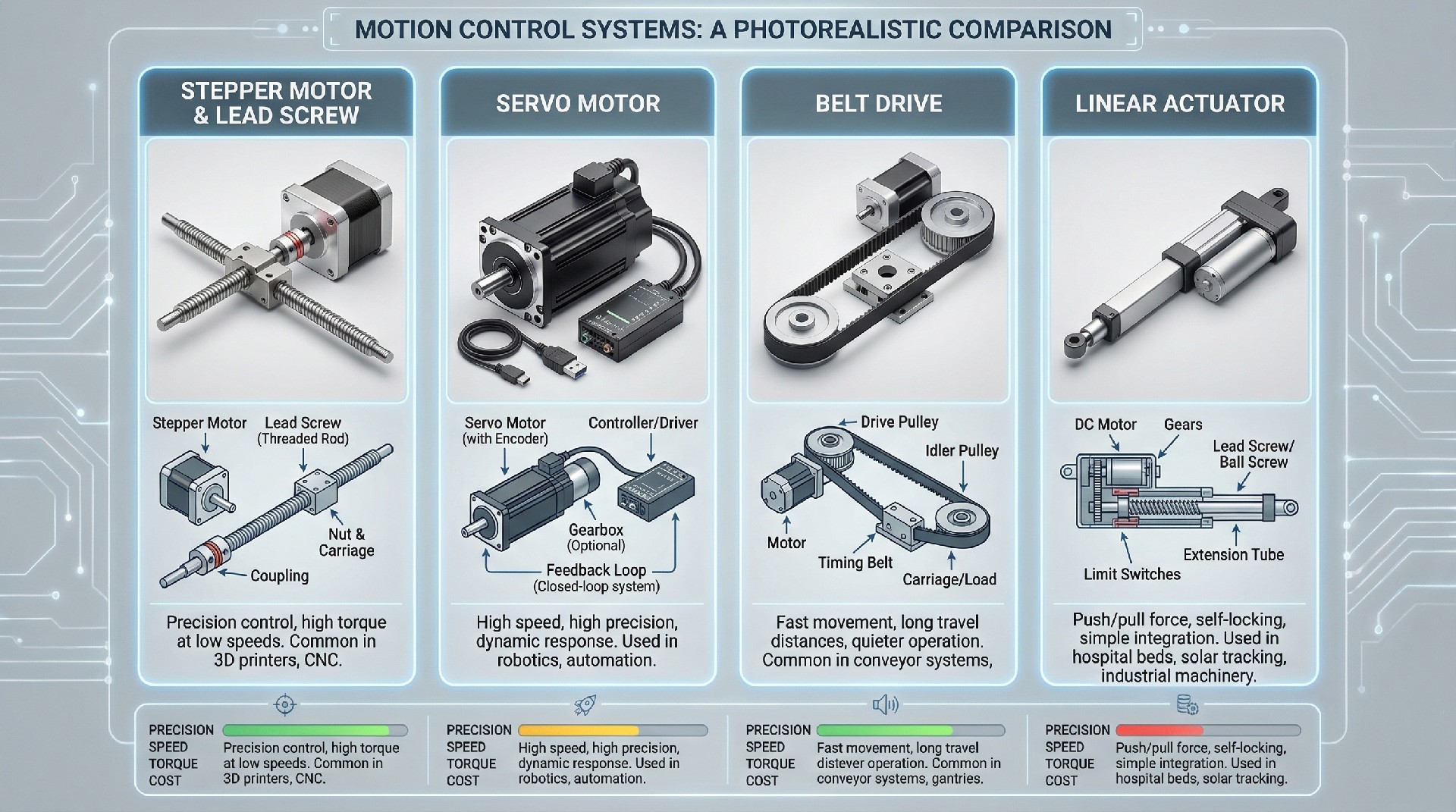

Сочетание этих систем может быть экономически выгоднее альтернатив, таких как серводвигатели и реечные передачи, особенно в применениях с небольшой нагрузкой.

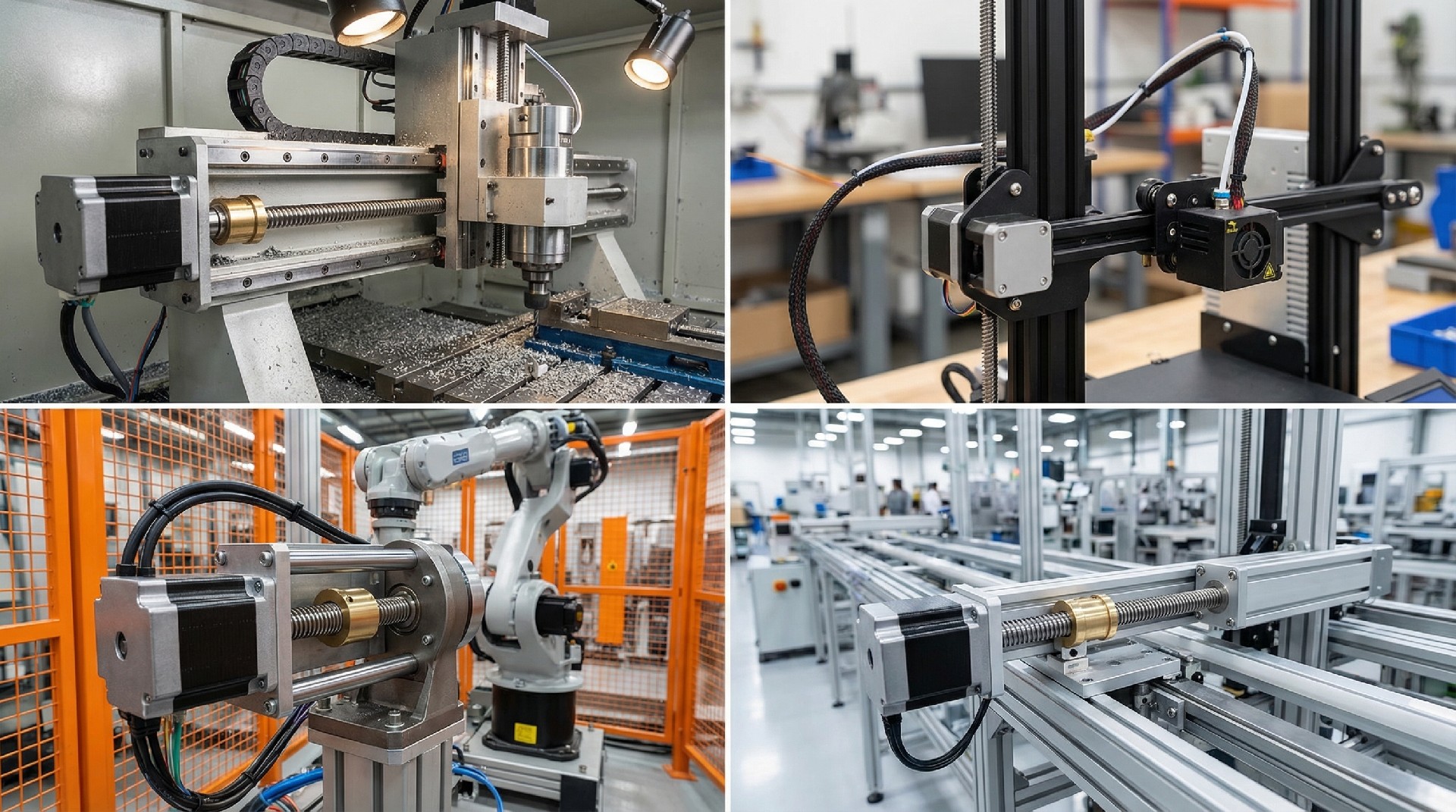

Применения в автоматизации и робототехнике
Сочетание шаговых двигателей и ходовых винтов получило широкое распространение в различных отраслях, включая:
3D-печать
3D-принтеры активно используют это сочетание для точной укладки слоёв, повышая точность и разрешение печатаемых изделий.
Станки с ЧПУ
В приложениях ЧПУ управление перемещением режущего инструмента имеет решающее значение. Сочетание шагового двигателя и ходового винта обеспечивает точность, необходимую для выполнения сложных резов.
Робототехника
Роботизированные руки и линейные приводы объединяют шаговые двигатели и ходовые винты, обеспечивая точное перемещение и позиционирование на сборочных линиях и в автоматизированных процессах.
Для более глубокого понимания вопросов интеграции управления движением в ваши разработки обратитесь к нашему материалу о выбор шагового и серводвигателя.
Технические аспекты при применении шаговых двигателей с ходовыми винтами
При интеграции шаговых двигателей и ходовых винтов необходимо учесть ряд технических параметров:
Требования по моменту
Понимание требуемого крутящего момента для применения имеет решающее значение. Убедитесь, что выбранный шаговый двигатель способен обеспечить момент, достаточный для эффективного перемещения нагрузки.
Расчёты нагрузки
Расчёт перемещаемой нагрузки помогает правильно подобрать типоразмер как шагового двигателя, так и ходового винта. Это влияет на производительность и долговечность.
Скорость и ускорение
Оцените рабочие профили скорости и ускорения, чтобы убедиться, что система будет работать должным образом на протяжении всей задачи.
См. наш инженерное руководство по выбору для подробных расчётов.
Заключение
Сочетание шаговых двигателей и ходовых винтов — отличительная черта современных решений для автоматизации, обеспечивающая точность, эффективность и надёжность. Понимая механику и характеристики обоих компонентов, инженеры могут создавать более совершенные системы для различных применений. HDBMotor стремится поставлять высококачественные шаговые двигатели, разработанные с учётом конкретных потребностей ваших проектов.
Часто задаваемые вопросы
Вопрос 1
Каковы основные области применения шаговых двигателей и ходовых винтов?
Шаговые двигатели и ходовые винты обычно применяются в 3D-принтерах, станках с ЧПУ и робототехнических системах, где необходимы точные линейные перемещения.
Вопрос 2
Как определить правильный момент для моего применения?
Для определения требуемого крутящего момента учитывайте требования к нагрузке в вашем применении, включая инерцию нагрузки и скорость, на которой вы планируете работать.
Вопрос 3
Что такое люфт и почему это важно?
Люфт — это зазор между винтом и гайкой, который может влиять на точность. Минимизация люфта критически важна для применений, требующих высокой точности.
Вопрос 4
Можно ли использовать шаговые двигатели с другими типами устройств линейного перемещения?
Да, шаговые двигатели также могут применяться с линейными приводами и ремнями, хотя ходовые винты часто обеспечивают лучший баланс точности и стоимости во многих применениях.
Вопрос 5
Как эффективно управлять скоростью шагового двигателя?
Скорость можно регулировать с помощью сигналов широтно-импульсной модуляции (PWM) или специализированных схем драйверов, управляющих подачей питания на шаговый двигатель.
Вопрос 6
Какие факторы следует учитывать при выборе ходового винта?
Необходимо учитывать нагрузочную способность, тип винта (ACME, шариковый, трапецеидальный), длину и шаг в зависимости от требований применения.
Вопрос 7
Необходимо ли использовать систему обратной связи с шаговыми двигателями и ходовыми винтами?
Хотя это и не обязательно, использование системы обратной связи может повысить точность, особенно в применениях, требующих высокой точности и повторяемости.
