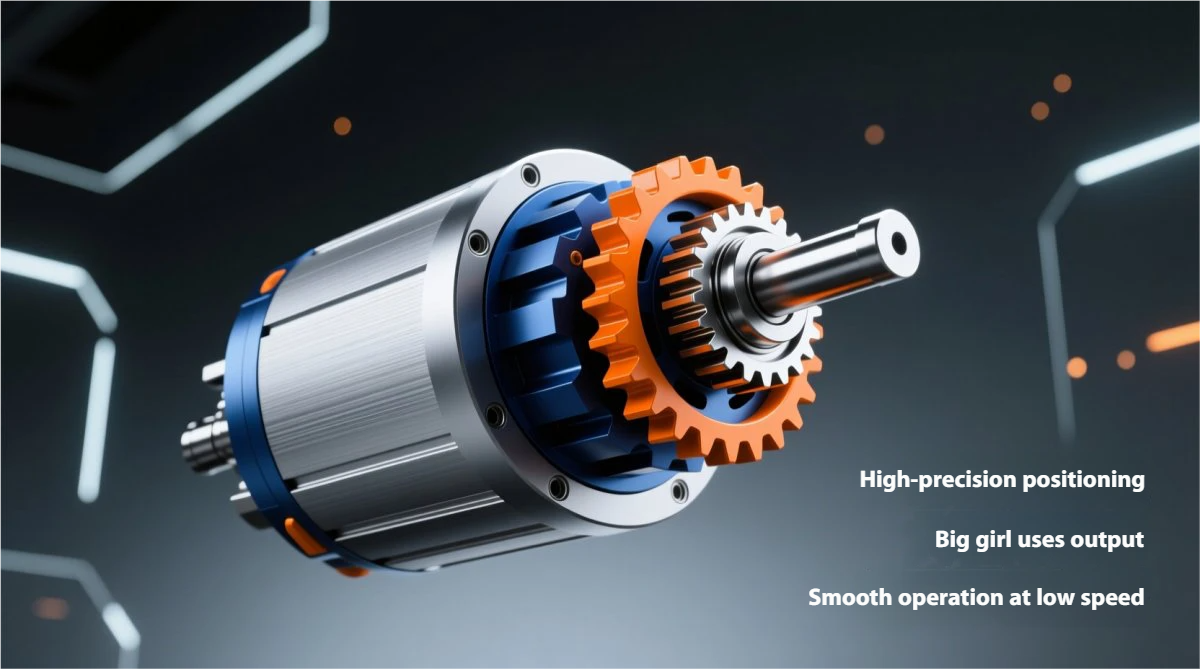

Преимущества шаговых двигателей с редуктором
В сложном мире промышленной автоматизации и прецизионного управления движением сочетание шагового двигателя и редуктора представляет собой мощную синергию. Шаговые двигатели славятся своими возможностями точного позиционирования в разомкнутом контуре, а интеграция редуктора открывает новое измерение производительности, делая их пригодными для гораздо более широкого круга требовательных применений. Эта статья рассматривает основные преимущества такого сочетания, изучает, как редукторы расширяют функциональность шаговых двигателей, и разбирает конкретные решения, предлагаемые лидерами отрасли вроде HDBMOTOR.
Обзор редукторов
Редуктор, или зубчатый понижающий редуктор, — это механическое устройство, предназначенное для изменения скорости и крутящего момента первичного двигателя, например электрического. Его основное назначение в промышленной автоматизации — согласовать высокоскоростной выход двигателя с низким крутящим моментом с требованием применения к более низкой скорости и более высокому моменту. Это преобразование имеет решающее значение для привода тяжёлых нагрузок, обеспечения точных перемещений и повышения общей эффективности и долговечности системы.
Типы редукторов
Редукторы классифицируются по геометрии передачи и конструкции. Распространённые типы включают:
Цилиндрические (прямозубые) редукторы: Имеют параллельные валы и прямозубые шестерни. Ценятся за простоту, экономичность и высокий КПД.
Планетарные редукторы: Состоят из центральной солнечной шестерни, планетарных шестерён и коронной шестерни. Они обеспечивают высокую плотность момента, отличную жёсткость и компактную соосную конструкцию.
Комбинированные редукторы: Объединяйте разные типы передач (например, планетарные и прямозубые) для достижения нужных характеристик.
Кроме того, редукторы различаются по числу ступеней (одноступенчатые и многоступенчатые для больших передаточных отношений) и схемам расположения, таким как разнесённая, раздвоенная или соосная конструкции, каждая из которых отвечает различным требованиям компоновки механики.
Шаговые двигатели с редукторами
Шаговый двигатель в паре с редуктором часто называют шаговый двигатель с редуктором или редукторный двигатель. Редуктор снижает скорость, соответственно увеличивая выходной момент. Это важно для применений, где шаговый двигатель сам по себе не может обеспечить достаточный момент для преодоления инерции или перемещения нагрузки, либо там, где требуется более точное управление на низких скоростях. Передаточное отношение редуктора также повышает способность двигателя плавно справляться с переменными нагрузками.
Области применения
Расширенные возможности редукторных шаговых двигателей делают их незаменимыми во многих отраслях:
Промышленное оборудование: Широко применяются в упаковочных машинах для точного индексирования изделий, в печатном оборудовании для точной подачи бумаги и в конвейерных системах для синхронного перемещения.
Прецизионные приборы: Необходимо в оптическом оборудовании (позиционирование линз), аналитических приборах и лабораторных устройствах.
Безопасность и финансы: Приводят в действие механизмы электронных замков, диспенсеров банкнот в банкоматах и счётчиков валюты.
Пищевая и медицинская: Применяется в оборудовании для пищевой промышленности и медицинских приборах, где критичны гигиена, надёжность и точное дозирование.
Преимущества редукторов
Сочетание редуктора с шаговым двигателем даёт ряд весомых преимуществ:
Увеличенный выходной момент: Это наиболее существенное преимущество. Редуктор преобразует высокую скорость двигателя в полезный высокий крутящий момент на выходном валу, позволяя системе приводить более тяжёлые нагрузки. Например, редуктор с передаточным отношением 10:1 теоретически может увеличить выходной крутящий момент в десять раз.
Компактная конструкция и малые габариты: Чтобы получить тот же высокий момент от более крупного двигателя без редуктора, потребовалось бы значительно больше места. Шаговые двигатели с редуктором обеспечивают высокое отношение момента к размеру.
Высокая эффективность передачи и точное отношение: Современные прецизионные редукторы обеспечивают КПД свыше 90%. Фиксированное передаточное отношение гарантирует точную и предсказуемую зависимость между шагами двигателя и вращением выходного вала, повышая точность позиционирования.
Снижение инерции нагрузки: Редуктор снижает приведённую к валу двигателя инерцию нагрузки пропорционально квадрату передаточного отношения. Это позволяет двигателю быстрее разгонять и тормозить нагрузку с меньшими колебаниями, улучшая динамический отклик и стабильность.
Превосходит цепные/ременные системы: По сравнению с цепными или ременными приводами редукторы обеспечивают Нулевой люфт (в прецизионных моделях), минимальные потери на трение, значительно более низкий уровень шума и отсутствие необходимости в обслуживании, например натяжения.
