Шаговые двигатели для полупроводникового оборудования: OEM-поставка

HDBMotor поставляет прецизионные шаговые двигатели для применений OEM-оборудования полупроводниковой отрасли, включая системы обработки пластин, оборудование для тестирования полупроводников, столы оптической юстировки и платформы автоматизации для чистых помещений. Наши решения шаговых двигателей, совместимых с чистыми помещениями, доступны в конфигурациях с углом шага 0,9°, с вариантами подшипников без смазки, кабельными сборками из PTFE и материалами, соответствующими требованиям CE/RoHS, для полупроводниковых сред класса ISO Class 5.

Выбор прецизионного шагового двигателя для полупроводникового оборудования — это задача, отличная от закупки для общепромышленного применения. Среда чистого помещения меняет почти каждый значимый параметр — материалы, смазку, оболочку кабеля, образование частиц при работе самого двигателя. OEM-производители оборудования, работающие над системами транспортировки пластин, столами оптического совмещения или оборудованием для тестирования полупроводников, часто тратят больше времени на документацию по совместимости материалов, чем на собственно выбор двигателя.

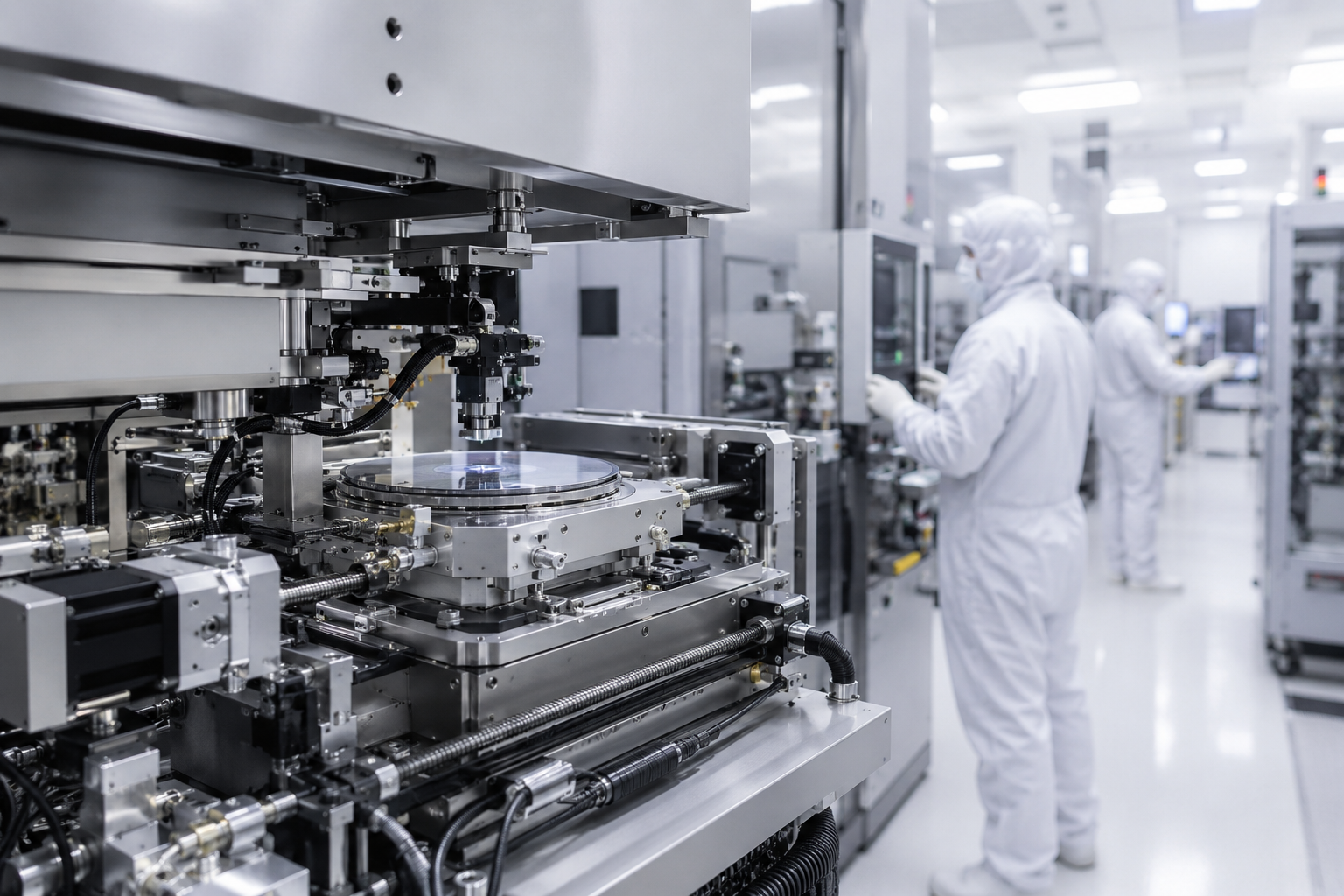

Шаговые двигатели по-прежнему широко используются в автоматизации полупроводникового производства, особенно для вспомогательных осей позиционирования, которым не требуется динамика полноценной сервосистемы. Они не являются правильным выбором для всего, и опытные инженеры знают, где проходит эта граница. Но для применений, требующих повторяемости менее миллиметра при умеренных скоростях, при ограниченном пространстве для прокладки кабелей и строгих требованиях по загрязнению, грамотно выбранный шаговый двигатель часто практичнее сервоальтернативы.

В этой статье рассматривается, что действительно важно при выборе шагового двигателя для чистых помещений для полупроводникового оборудования — характеристики, компромиссы, моменты, которые упускают из виду при закупках, и ситуации, где кастомизация от OEM-поставщика даёт реальное преимущество.

Задачи управления движением в полупроводниковом оборудовании

Требования к движению в полупроводниковом оборудовании высоки в тех отношениях, которые не всегда явно видны в паспорте двигателя. Повторяемость позиционирования в системах транспортировки пластин часто задаётся в микронах, что накладывает строгие требования на люфт, разрешение двигателя и настройку драйвера. Шаговый двигатель 1.8° с полным шагом и базовым микрошаговым дроблением достигает этих показателей во многих случаях — но не во всех. Разница между двигателем, который работает на испытательном стенде, и двигателем, который стабильно работает в 18-часовых производственных циклах в чистом помещении класса 5, существенна.

Контроль загрязнений — вероятно, самая недооценённая задача в проектировании систем движения для полупроводникового производства. Стандартные шаговые двигатели используют консистентную смазку на нефтяной основе в подшипниках и иногда дисульфид молибдена в узле ротора. И то и другое может выделять летучие вещества в среде чистого помещения, и то и другое может образовывать частицы при циклических механических нагрузках. Последствия — не только проваленный сертификационный аудит: загрязнение частицами при транспортировке пластин может снизить выход годных изделий так, что на правильную диагностику уйдут недели.

Вибрация — ещё один фактор, который имеет большее значение, чем ожидают многие покупатели. Шаговые двигатели создают крутящий момент дискретными импульсами, а не непрерывно — это основа принципа их работы. На низких скоростях это вызывает вибрацию, способную влиять на чувствительные системы позиционирования. На транспортном манипуляторе для пластин или на столе оптического совмещения вибрация при позиционировании сказывается на повторяемости так, как это не проявляется при статических испытаниях. Она проявляется при реальной обработке пластин в производственных условиях.

Требования к времени безотказной работы на полупроводниковых фабриках очень жёсткие. Отказ системы движения, вызывающий остановку производственной линии, — это не мелкое событие техобслуживания: он влияет на выход годных изделий для пластин, уже находящихся в обработке, и стоимость этого существенно выше стоимости самого двигателя. Это создаёт давление в сторону избыточного запаса по двигателям, что понятно, но также означает, что связанные с обслуживанием факторы — ресурс подшипников, влияние термоциклирования на изоляцию обмотки, долговечность соединителей — должны быть частью процесса выбора, а не запоздалой мыслью.

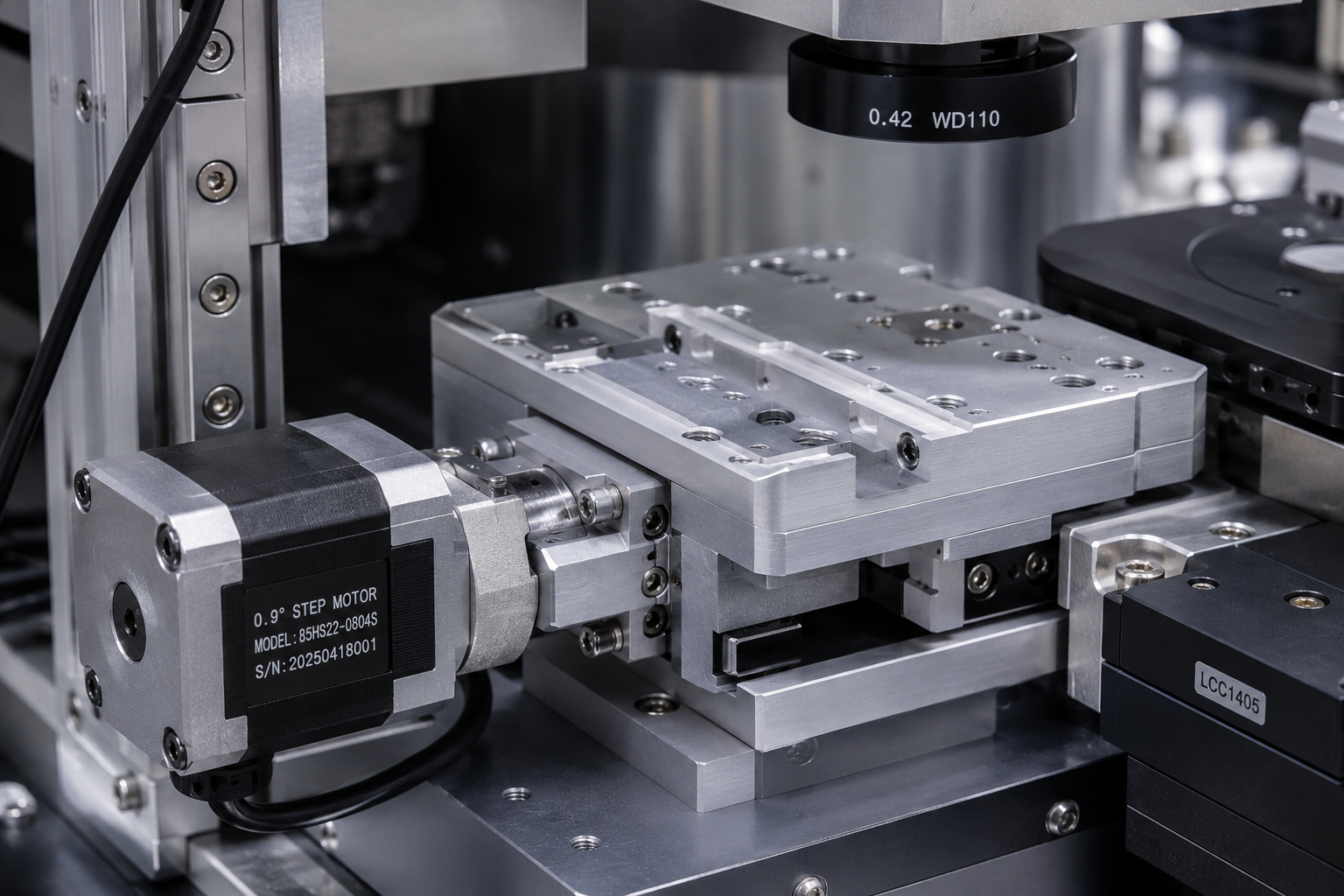

Почему угол шага 0,9° имеет значение в полупроводниковом оборудовании

В большинстве промышленных шаговых двигателей используется угол шага 1,8° — 200 полных шагов на оборот. Двигатель с углом 0,9° удваивает это значение до 400 полных шагов на оборот. Теоретически это вдвое снижает погрешность на полный шаг, повышая разрешение позиционирования в системах с разомкнутым контуром. На практике преимущества выходят за рамки одного лишь разрешения.

На низких скоростях — тех, что используются при подводе пластин и позиционировании оптических столиков, — двигатель с 400 шагами работает заметно плавнее, чем двигатель с 200 шагами при эквивалентных коэффициентах микрошага. Пульсация момента ниже, вибрационный след меньше, а поведение механического резонанса иное. Собственная резонансная частота двигателя 0,9° выше, чем у эквивалентного двигателя 1,8°, а значит, она реже совпадает с собственными частотами приводимой механической конструкции. В полупроводниковом оборудовании, где конструкцией часто служит лёгкий алюминиевый портал или тонкая рука транспортировки пластин, избежание резонанса — реальная задача проектирования.

Микрошаг дополнительно снижает вибрацию, но вводит свои ограничения. Это одна из наиболее часто неверно понимаемых тем при выборе шагового двигателя. Шаговый двигатель в режиме 1/16 микрошага на самом деле не позиционируется с точностью 1/16 полного шага стабильно — промежуточные позиции имеют разные уровни момента и погрешность позиции. Микрошаг улучшает плавность и снижает резонанс, но для точного позиционирования вы в конечном счёте полагаетесь на позиции полного шага как на надёжные по точности. Двигатель 0,9° при 1/8 микрошага обеспечивает более плавное движение и больше полезных промежуточных позиций, чем двигатель 1,8° при 1/16 микрошага, при меньшей неопределённости позиции на каждом шаге.

Для применений, связанных с обработкой пластин, плавность хода двигателя 0,9° на низких скоростях имеет значение при торможении на подходе к позициям захвата и установки. Вибрация на этапе финального подхода — даже субмиллиметровая — может вызвать ошибку позиционирования пластины, которая проявляется только после того, как захват разжался. Это трудно диагностировать и легко упустить из виду, если решение о выборе двигателя принимается исключительно по критериям крутящего момента и стоимости.

Спецификации совместимости с чистыми помещениями

Выбор материалов для чистых помещений

Материал корпуса двигателя имеет значение. Стандартные шаговые двигатели используют торцевые крышки из холоднокатаной стали со стандартной окраской или цинковым покрытием. И то и другое может образовывать частицы при механических нагрузках и термоциклировании. Для применений в чистых помещениях подходящей отправной точкой являются анодированные алюминиевые крышки и валы из нержавеющей стали. Анодированный алюминий стабилен по частицам в нормальных условиях эксплуатации и не выделяет летучих веществ. Твёрдое анодирование обеспечивает дополнительную износостойкость там, где с двигателем работают руками при обслуживании.

Валы из нержавеющей стали обладают более высокой коррозионной стойкостью, чем стандартные валы из углеродистой стали, применяемые в большинстве каталожных двигателей. В чистых помещениях с контролируемой влажностью это имеет меньшее значение, чем в зонах чистых помещений, прилегающих к химическим участкам, где следовые количества технологических химикатов могут вызывать коррозию на поверхностях из стандартной стали. Если ваше применение находится в зоне мокрого травления или вблизи воздействия растворителей, это необходимо указать отдельно.

Оболочка кабеля — деталь, которую удивительно часто упускают из виду. Стандартные оболочки кабелей из ПВХ со временем могут выделять пластификаторы, особенно в условиях повышенных температур. Для установок в чистых помещениях правильный выбор — кабели с оболочкой из PTFE: PTFE стабилен, не выделяет газов и совместим с большинством моющих средств, применяемых на фабриках. Сам разъём тоже должен быть специфицирован: стандартные пластиковые корпуса разъёмов могут быть несовместимы с протоколами очистки в чистых помещениях.

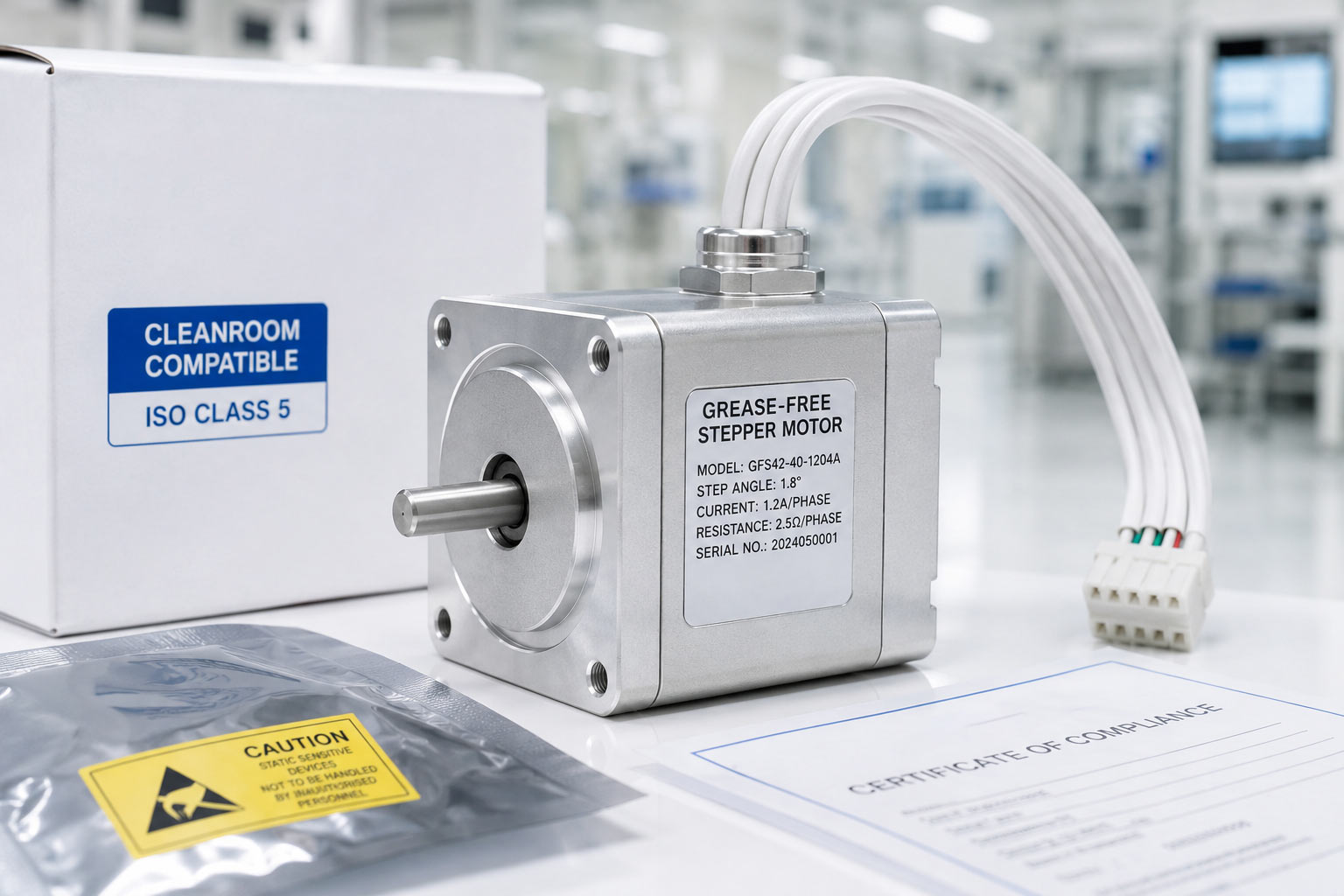

Варианты без смазки подшипников

Вероятно, это наиболее важная спецификация шаговых двигателей для чистых помещений, и именно она' чаще всего отличает действительно совместимый с чистыми помещениями двигатель от стандартного двигателя, который просто перемаркировали. В стандартных шариковых подшипниках в качестве смазки используется пластичная смазка или масло на нефтяной основе. Оба материала заметно выделяют газ в контролируемых средах, и оба могут генерировать загрязняющие частицы по мере разрушения смазки при циклических нагрузках.

Подшипники без консистентной смазки для чистых помещений используют сухие смазочные материалы — как правило, сухие плёночные смазки на основе PFPE (перфторполиэфир) или керамические шариковые подшипники без смазки вообще. Смазки PFPE не выделяют газов и совместимы со средами ISO Class 5. Керамические подшипники без смазки подходят для применений с меньшими радиальными нагрузками и умеренными рабочими циклами.

Компромисс — ресурс подшипников. Подшипники без смазки обычно имеют меньший срок службы, чем правильно смазанные стандартные подшипники в тех же условиях нагружения. В применениях с большим числом циклов — тысячи циклов в день — это нужно учитывать в графике обслуживания. Снижение ресурса подшипников реально, но для большинства применений в автоматизации полупроводникового производства, работающих при умеренных скоростях и нагрузках, подшипники без смазки обеспечивают приемлемые межсервисные интервалы. Недопустимо — обнаружить это ограничение после того, как проваленный аудит по загрязнениям вызвал остановку производства.

Соображения конструкции с низкой вибрацией

Вибрация шаговых двигателей имеет несколько источников: основной моментный импульс шага, изменение магнитного сопротивления ротора и статора, механический резонанс массы ротора и вала, а также шум подшипников. В применениях полупроводникового производства в чистых помещениях каждый из этих факторов важен как для точности позиционирования, так и для генерации частиц.

Шум подшипников порождает частицы. Двигатель с изношенными или некачественно изготовленными подшипниками будет генерировать больше частиц, чем правильно подобранный двигатель для чистых помещений. Речь идёт не только о загрязнении от газовыделения — речь о частицах механического износа с поверхностей подшипников. В средах класса ISO Class 5 требуется, чтобы количество частиц было ниже определённых порогов, и деградировавший подшипник двигателя может вывести зону из состояния соответствия.

Подавление резонанса в драйвере эффективно лишь частично. Современные шаговые драйверы с антирезонансными алгоритмами могут существенно снизить вибрацию в среднем диапазоне скоростей. Но компенсация на уровне драйвера не заменяет полноценную конструкцию двигателя. Двигатель с хорошо сбалансированным ротором и плавной магнитной цепью всегда превзойдёт двигатель, недостатки которого драйвер пытается компенсировать. При закупке для полупроводникового оборудования сам двигатель должен иметь низкие резонансные характеристики — настройка драйвера является дополнением, а не заменой.

Шаговый и серводвигатель для полупроводникового оборудования

Такое сравнение стоит провести честно, потому что ответ не всегда — шаговые двигатели. В полупроводниковом оборудовании применяются и те и другие, и выбор зависит от конкретных требований оси.

На практике во многих полупроводниковых установках серводвигатели применяются на основных осях транспортировки пластин и технологических осях, а шаговые двигатели — на вспомогательных осях позиционирования, приводах дверц, перемещении магазинов и позиционировании датчиков. Такой гибридный подход обеспечивает разумный баланс стоимости и производительности. Применение серводвигателей на всех осях технически оправдано, но зачастую экономически неэффективно с учётом требований к перемещению вспомогательных осей.

Технические характеристики

Сертификация и документация соответствия

Закупки полупроводникового оборудования требуют такого объёма документации о соответствии, который выходит за рамки большинства промышленных отраслей. Маркировка CE и соответствие RoHS — базовые ожидания; они редко становятся ограничивающим фактором при квалификации поставщика для полупроводниковой отрасли. Соответствие REACH и полные декларации о материалах чаще всего и становятся «узким местом» в документации.

Документация по REACH означает предоставление полного перечня особо опасных веществ (SVHC), присутствующих в двигателе в количестве более 0,1% по массе. Для двигателя в сборе это включает изоляцию обмоточного провода, смазку подшипников, материал оболочки кабеля, корпус разъёма, а также любые покрытия и виды поверхностной обработки. Для подготовки такой документации нужно знать всю цепочку поставок этих компонентов, и не все производители двигателей обладают такой прозрачностью.

Соответствие RoHS 3 (директива ЕС 2015/863) ограничивает десять веществ, включая свинец, ртуть, кадмий и отдельные фталаты. Стандартные компоненты двигателей, как правило, соответствуют требованиям, но разъём и кабельная сборка могут внести несоответствующие пластификаторы в ПВХ-оболочку — что является одной из нескольких причин, по которым для применений в чистых помещениях полупроводникового производства предпочитают кабель с изоляцией из PTFE, помимо вопросов газовыделения.

OEM-заказчики в полупроводниковой отрасли часто требуют документацию о прослеживаемости на уровне партий, сертификаты материалов от поставщиков компонентов и отчёты об испытаниях для каждой производственной партии. Для этой отрасли это не необычно, но это нужно зафиксировать как требование на этапе первичного RFQ, а не запрашивать после начала производства. Поставщики, которые обычно не предоставляют такую документацию, как правило, могут её подготовить, но на построение процесса прослеживаемости требуется время, если он не был заложен изначально.

Для оборудования, экспортируемого на рынки Северной Америки, может потребоваться признание компонентов по UL в зависимости от способа сертификации оборудования. Это необходимо обсудить на этапе согласования спецификации двигателя — это влияет на то, какие конфигурации двигателя доступны, и может повлиять на срок поставки.

Производственные аспекты OEM-проектов в полупроводниковой отрасли

Производство компонентов для перемещения в полупроводниковом оборудовании — это не только соответствие электрическим характеристикам. Во многих проектах сам производственный процесс становится частью процедуры квалификации. OEM-заказчики из полупроводниковой отрасли обычно оценивают не только кривые крутящего момента и размерные допуски, но и прослеживаемость материалов, процедуры обращения при сборке, методы упаковки и стабильность между производственными партиями.

Это становится особенно важным для оборудования, работающего в чистых помещениях, где загрязнение частицами, газовыделение и долговременная повторяемость критически важны для надёжности системы. Двигатель, хорошо работающий механически, всё равно может стать проблемой при квалификации, если производственный процесс не обеспечивает прослеживаемость или не соблюдаются правила чистого обращения с изделиями.

При производстве шаговых двигателей, совместимых с чистыми помещениями, процедуры обращения при сборке обычно строже, чем для стандартных промышленных двигателей. Такие компоненты, как подшипники, валы, роторные узлы и кабельные сборки, должны обрабатываться в контролируемых зонах сборки, чтобы снизить риск загрязнения до окончательной упаковки. На практике загрязнение, внесённое на этапе сборки, часто устранить сложнее, чем загрязнение, появившееся при транспортировке.

Стабильность материалов — ещё одна область, которой команды OEM-производителей в полупроводниковой отрасли уделяют пристальное внимание. Даже небольшие изменения в компаундах изоляции кабелей, материалах корпусов разъёмов или поставщиках смазочных материалов могут инициировать требования по повторной квалификации на стороне заказчика. Поэтому прослеживаемость входных материалов становится важной частью производства двигателей для полупроводникового оборудования.

Например, классы изоляции обмоточного провода, материалы кабелей из PTFE, смазочные материалы подшипников и обработка анодированием обычно поставляются с документацией о прослеживаемости партий. Это позволяет производителю проследить производственные партии до конкретных поставщиков материалов, если позднее потребуется расследование вопроса соответствия или надёжности. Некоторые производители полупроводникового оборудования также запрашивают записи производства на уровне партий во время аудитов поставщиков, особенно для оборудования, поставляемого на экспорт в Северную Америку, Европу или Японию.

Контроль обмоток — ещё одна производственная деталь, которая имеет большее значение в полупроводниковых приложениях, чем в оборудовании промышленной автоматизации общего назначения. Отклонения в сопротивлении обмотки, качестве изоляции или натяжении катушки могут влиять на термическую стабильность и вибрационное поведение при непрерывной работе. В полупроводниковом оборудовании с высоким коэффициентом использования, работающем по 24-часовому графику, эти небольшие несоответствия со временем становятся более заметными.

По этой причине производственный контроль шаговых двигателей для полупроводниковой отрасли часто включает проверку согласованности сопротивления между фазами, испытания изоляции на электрическую прочность и термоверификацию под контролируемой нагрузкой. Эти испытания не уникальны для полупроводниковых двигателей, но допустимая вариация процесса обычно жёстче, чем в стандартных промышленных применениях.

Проверка соосности вала не менее важна для прецизионных систем позиционирования. Руки для транспортировки пластин, оптические столики и портальные платформы полупроводникового оборудования чувствительны к радиальному биению, поскольку даже небольшое биение вала может усиливать вибрацию на уровне механической конструкции. Двигатель с приемлемым выходным моментом всё равно может вызывать нестабильность позиционирования, если соосность вала не выдерживается.

На практике контроль соосности становится особенно важным для двигателей с нестандартными валами, удлинёнными валами или встроенными шкивами. В проектах OEM-заказчиков из полупроводниковой отрасли часто требуется нестандартная механическая обработка вала, и сохранение допусков соосности после обработки — часть производственной задачи. Именно поэтому некоторые недорогие каталожные двигатели работают нестабильно после доработки под реальное оборудование.

Методы упаковки также отличаются для отгрузок, связанных с полупроводниковой отраслью. Стандартная промышленная картонная упаковка часто недостаточна для компонентов, совместимых с чистыми помещениями. Специальные варианты упаковки могут включать герметичные антизагрязняющие пакеты, защиту осушителем, изоляцию пеноматериалом для защиты вала и индивидуальную маркировку партий для прослеживаемости. Для зарубежных OEM-отгрузок ещё одним фактором является защита двигателя от коррозии при морской перевозке, особенно для двигателей с валами из нержавеющей стали и отделкой поверхностей для чистых помещений.

Один нюанс, который удивительно часто упускают из виду, — это срок хранения перед установкой. Проекты создания оборудования для полупроводникового производства иногда предполагают длительные циклы сборки станков, что означает хранение двигателей в течение нескольких месяцев до окончательной интеграции. Поэтому конструкция упаковки должна учитывать стабильность при воздействии влаги, защиту от коррозии и защиту разъёмов при длительном хранении.

Для малосерийных OEM-проектов в полупроводниковой отрасли гибкость производства обычно важнее одного лишь масштаба выпуска. Многие производители полупроводникового оборудования требуют относительно небольшие партии с очень специфическими механическими требованиями или требованиями по соответствию. В таких ситуациях способность поставщика поддерживать кастомизацию, сохранять единообразие документации и чётко сообщать об инженерных изменениях часто ценнее, чем просто предложение самой низкой каталожной цены.

Возможности OEM-кастомизации

Стандартный каталожный двигатель редко подходит для конструкции полупроводникового оборудования хотя бы без одной доработки. Длина вала, тип разъёма, направление вывода кабеля — это наиболее распространённые изменения, и они решаются просто. Возможны и более серьёзные доработки, но они требуют реалистичного планирования. Одна из ошибок, которые допускают команды OEM-производителей, — выбор двигателя только по удерживающему моменту при игнорировании резонансного поведения при низкоскоростном позиционировании.

Чаще всего запрашивают доработку вала. D-образный срез или шпоночный паз на существующем валу — быстрая механическая операция. Нестандартный диаметр вала — особенно выходящий за стандартный диапазон для данного типоразмера — требует подтверждения, что посадочное отверстие под подшипник обеспечит его без изготовления новой оснастки. Валы из нержавеющей стали — это простое изменение спецификации материала для большинства типоразмеров.

Напряжение обмотки, изготовленной по индивидуальному заказу, влияет на соотношение активного сопротивления и индуктивности двигателя и должно оцениваться с учётом напряжения шины драйвера и его характеристик переключения. Двигатель, перемотанный на более высокое сопротивление для шины 48V, будет иметь иные тепловые характеристики, чем каталожная версия, а значит, рабочие тепловые пределы требуется пересмотреть. Некоторые OEM-заказчики приходят с конкретным напряжением шины и пределом тока своего драйвера, и обратный расчёт параметров обмотки — разумный инженерный процесс, но требуется несколько итераций, чтобы подтвердить результат, если он выходит за стандартный диапазон.

Интеграция энкодера в корпус стандартного шагового двигателя увеличивает осевую длину. Величина зависит от диаметра диска энкодера и конструкции корпуса, но типично 20–35mm. Для оборудования с фиксированной глубиной посадочного места под двигатель это нужно учесть до утверждения установочного габарита. Варианты с абсолютными энкодерами доступны для отдельных типоразмеров; если вашему применению требуется сохранение позиции при отключении питания, это нужно указать заранее, поскольку это меняет конфигурацию двигателя и требования к интерфейсу драйвера.

OEM-проекты малого и среднего объёма — обычная часть нашей работы. Не каждый производитель полупроводникового оборудования закупает тысячи двигателей в год. Некоторые выпускают 20–50 машин ежегодно или создают специализированный прибор при ещё меньшем объёме. Экономика кастомизации при таких объёмах работает иначе — затраты на оснастку нужно обсуждать честно, и некоторые модификации, тривиальные при большом объёме, становятся существенными по стоимости при малом. Практический подход — обсудить ожидаемый годовой объём уже на первой технической беседе, чтобы рекомендация по кастомизации учитывала этот фактор.

Сценарии применения полупроводникового оборудования

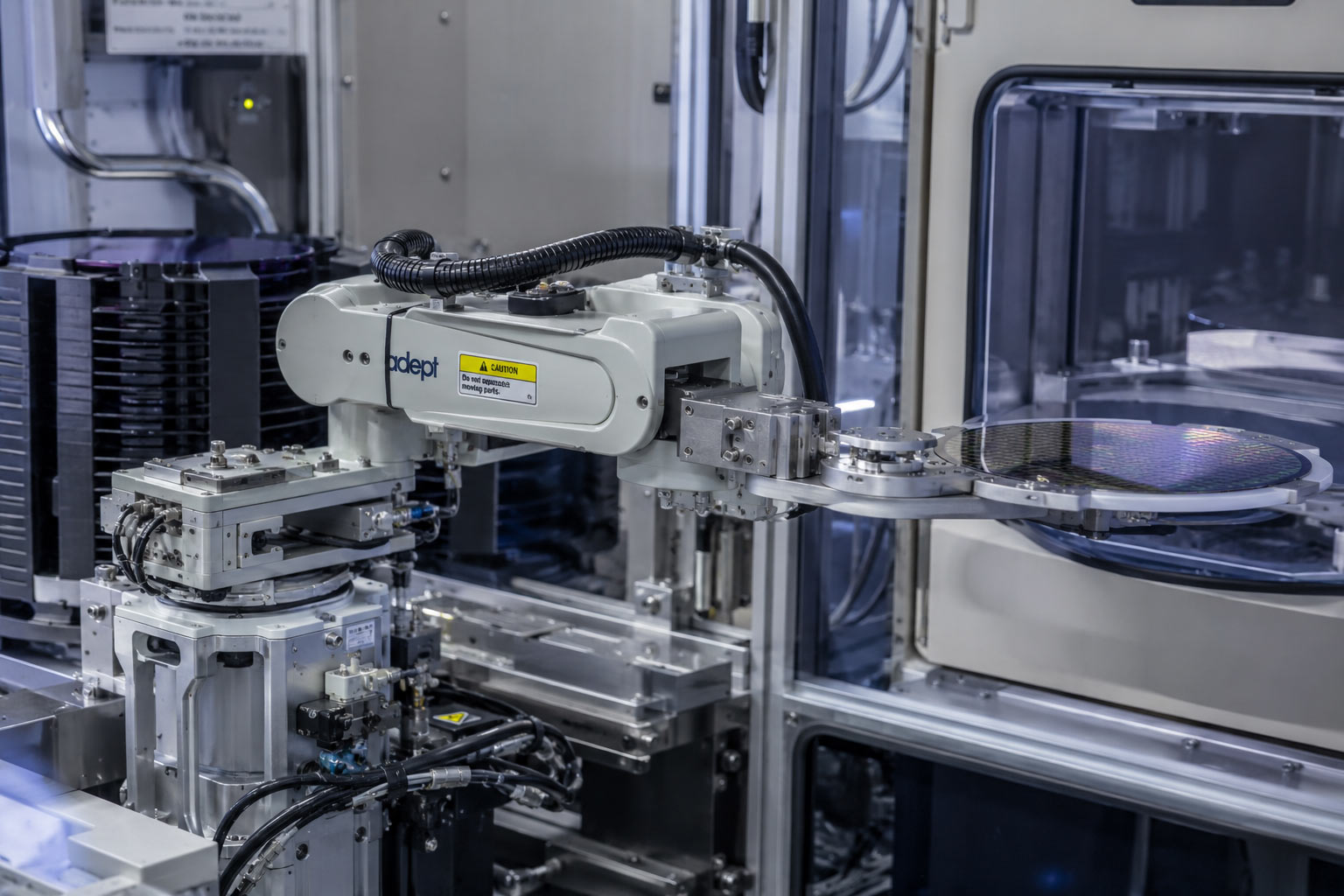

Системы обработки пластин являются самым требовательным приложением в этом списке. Рычаги транспортировки пластин, лифты кассет и механизмы передачи с захватом за кромку требуют субмиллиметровой повторяемости позиционирования при чрезвычайно низкой вибрации во время подвода и установки. Механический «почерк» двигателя — резонансное поведение, плавность шага, шум подшипников — напрямую влияет на надёжность транспортировки. Двигатель 0,9° с подшипниками без смазки и кабельной сборкой для чистых помещений — стартовая спецификация для такого рода приложений.

Полупроводниковое испытательное оборудование обычно использует шаговые двигатели для позиционирования зондовых карт, индексирования хендлера и транспортировки лотков. У этих приложений, как правило, умеренные требования к позиционированию по сравнению с обработкой пластин, но число циклов велико. Зондовая станция, работающая 24 часа в сутки в производственной тестовой среде, создаёт значительную нагрузку на подшипниковые узлы — и механическую, и тепловую. Ресурс подшипников при таком режиме нужно рассчитывать по конкретным условиям нагружения, а не принимать по данным из технического описания.

Столы оптического выравнивания как раз там, где угол шага 0,9° и корректное поведение при микрошаге имеют наибольшее значение. Юстировка оптических компонентов в оборудовании обеспечения литографии, инспекционных системах и метрологическом оборудовании требует точного и плавного движения при очень низких скоростях. Резонанс на собственной частоте конструкции стола может искажать результаты измерений. В таких применениях выбор двигателя часто начинается с требований по вибрации, а не с требований по крутящему моменту.

Системы «взять и поместить» в оборудовании для сборки и упаковки полупроводниковых изделий используют шаговые двигатели для позиционирования по оси Z, вращения по оси θ и механизмов смены инструмента. Здесь важна конструкция, совместимая с чистыми помещениями, поскольку упаковочное оборудование часто работает в средах Class 7 или Class 8, где стандарты по загрязнениям, хотя и менее жёсткие, чем при производстве пластин, всё равно исключают стандартные двигатели с нефтяной смазкой.

Системы портального позиционирования для инспекции, дозирования или маркировки используют шаговые двигатели на отдельных осях там, где требования к скорости умеренны, а стоимость полноценной сервосистемы на каждую ось не оправдана. Линейный портал с тремя управляемыми осями при умеренной скорости — практичное применение шаговых двигателей. Тот же портал, работающий на высокой скорости с динамически меняющейся полезной нагрузкой, потребовал бы сервопривода.

Системы подачи магазинов и обработки кассет часто упускаются из виду при обсуждении управления движением в полупроводниковом производстве, хотя они представляют собой большую установленную базу шаговых двигателей на реальных фабриках. Эти системы перемещают кассеты с пластинами между технологическими установками, и, хотя требования к позиционированию здесь не такие жёсткие, как при транспортировке пластин внутри установки, требования чистых помещений идентичны. Двигателю, приводящему лифт челнока кассет на фабрике класса 5, нужна та же спецификация по материалам, что и двигателю внутри самой технологической установки.

Частые вопросы

Какой угол шага рекомендуется для применения шаговых двигателей при транспортировке пластин?

0,9° — предпочтительная отправная точка для транспортировки полупроводниковых пластин и осей точного позиционирования. Меньший угол шага обеспечивает более высокое разрешение, более плавную работу на низких скоростях и более высокую основную резонансную частоту по сравнению с двигателями 1,8° при эквивалентных коэффициентах микрошага. Для менее требовательных вспомогательных осей — привода дверей, транспортировки кассет, позиционирования датчиков — может быть достаточно 1,8°, и такие двигатели шире представлены в исполнениях для чистых помещений.

Что на самом деле означает "без смазки" для шагового двигателя для чистых помещений?

Это означает, что подшипники смазаны сухой смазкой — обычно сухой плёнкой на основе PFPE — либо используют керамические шарики без смазки. Стандартная консистентная смазка на нефтяной основе заменяется. Результат — двигатель, который не выделяет углеводородных загрязнений и образует значительно меньше частиц при разрушении смазки. Подшипники без смазки обычно имеют иные показатели нагрузки и ресурса, чем стандартные подшипники в тех же условиях — это нужно учитывать при планировании технического обслуживания.

Можно ли использовать стандартный шаговый двигатель в чистом помещении ISO Class 5, если предварительно его очистить?

Ненадёжно. Проблема не в поверхностном загрязнении, а в постоянном образовании частиц от смазки подшипников, газовыделении оболочки кабеля и работе двигателя с течением времени. Стандартный двигатель, очищенный перед установкой, начнёт генерировать загрязнения уже в процессе работы. Спецификация для чистых помещений должна касаться материалов, а не только исходной чистоты.

Нужен ли мне шаговый привод с замкнутым контуром (энкодер) для полупроводникового оборудования?

Во многих случаях это зависит от применения. Многие вспомогательные оси полупроводникового оборудования надёжно работают в разомкнутом контуре с правильно подобранным двигателем — это означает, что двигатель нагружен значительно ниже своего номинального момента, поэтому потеря шагов при нормальной работе не является реальной проблемой. Работа в замкнутом контуре с обратной связью энкодера повышает надёжность для применений, где перегрузка или вызванная резонансом потеря шагов представляет реальный риск либо где логика управления оборудованием требует подтверждения позиции после движения. Энкодер увеличивает осевую длину и стоимость; он уместен там, где это оправдано применением, а не как универсальная спецификация.

Какая документация REACH обычно требуется при закупках для полупроводниковых OEM-производителей?

Как минимум — декларация по SVHC, подтверждающая, присутствуют ли какие-либо вещества из текущего списка кандидатов REACH в количестве свыше 0,1% по массе в узле двигателя. Большинство OEM-заказчиков в полупроводниковой отрасли также требуют полную декларацию материалов (FMD), идентифицирующую все материалы, присутствующие в изделии, по компонентам. Некоторые заказчики требуют формат IPC-1752A; у других свои шаблоны документации. Указывайте требуемый формат на этапе RFQ — преобразование из одного формата в другой после факта добавляет лишнее время к процессу квалификации.

Каков типичный срок поставки индивидуального шагового двигателя для чистых помещений?

Для модификаций существующих конфигураций двигателей — замена материала вала, замена кабеля на PTFE, смена разъёма — срок изготовления образцов обычно составляет 15–20 рабочих дней. Для изменений обмотки или конфигураций, требующих квалификации новых компонентов, более реалистичен срок 20–30 рабочих дней. Если ваш проект предполагает новые требования к документации (специальные протоколы испытаний, сертификаты на материалы от субпоставщиков), заложите в график дополнительное время на сам процесс оформления документации. Срок производства после утверждения образца обычно составляет 30–45 рабочих дней при малых и средних объёмах.

Что лучше для манипулятора транспортировки пластин: шаговый двигатель или серводвигатель?

Это зависит от скорости транспортировки, требований к позиционированию и от того, требует ли архитектура управления оборудованием подтверждения позиции. Для транспортных рук с медленным подходом и точной установкой, где скорость вторична по отношению к точности и контролю вибраций, разумным выбором будет хорошо подобранный шаговый двигатель 0,9° с микрошагом и функциями антирезонанса в драйвере. Для более быстрой транспортировки с требованиями динамической обратной связи по позиции подходит сервопривод. Многие архитекторы оборудования используют сервопривод для основной оси транспортировки пластин и шаговые двигатели для вспомогательных осей (ось Z, ось θ), где это допускает профиль движения.

Допустимы ли стандартные промышленные соединители в зонах класса ISO 5?

Это зависит от конкретных протоколов очистки, используемых на предприятии. Круглые соединители Amphenol с корпусами из нержавеющей стали и контактами, уплотнёнными PTFE, обычно применяются в полупроводниковом оборудовании. Семейства соединителей JST и Molex могут использоваться в средах класса 7 и класса 8. Для зон класса 5 материал корпуса соединителя и метод уплотнения следует проверить на соответствие химическому воздействию и требованиям очистки вашего предприятия. Это стоит согласовать с вашей службой эксплуатации до утверждения спецификации соединителя.

Работа с HDBMotor над проектами движения в полупроводниках

HDBMotor — производитель систем управления движением, а не крупный каталожный дистрибьютор. Это различие имеет значение для OEM-проектов в полупроводниковой отрасли, поскольку каталожные поставщики, как правило, не готовы работать с требованиями к документации, спецификациями материалов или модификациями конфигурации, которые предполагают закупки для полупроводникового оборудования.

Работа, которую мы обычно выполняем с OEM-заказчиками из полупроводниковой отрасли, начинается с технического обсуждения конкретных требований к оси, а не с расценки по каталогу. Какова требуемая точность позиционирования? Каков рабочий цикл? Каков установочный габарит? Какая документация нужна вашей службе качества для квалификации поставщика? Получение ответов на эти вопросы в первую очередь позволяет избежать ситуации, когда двигатель выбран, получен в виде образца, а затем отклонён на этапе квалификации закупки, потому что документация по соответствию не соответствует требованиям вашего заказчика.

Наша OEM-программа построена вокруг проектов с низким и средним объёмом. Если вы выпускаете 30 единиц в год специализированного полупроводникового прибора и вам нужен двигатель в исполнении для чистых помещений с конкретной конфигурацией вала, кабелем PTFE и пакетом документации REACH — это проект, с которым мы можем работать. Мы не подходящий поставщик для того, кому нужно покупать 10 000 двигателей в месяц с регионального склада. Для OEM-производителей оборудования, которым нужна инженерная поддержка, нестандартные конфигурации и сопровождение документации, мы это обеспечиваем.

Честно о наших ограничениях: у нас нет физического офиса на каждом рынке, поэтому поддержку при пусконаладке на месте мы, как правило, напрямую не предоставляем. Удалённая техническая поддержка эффективна для большинства вопросов по выбору и интеграции двигателей, но если вашей команде нужен специалист на площадке для пусконаладки системы, этим обычно занимается ваш локальный интегратор. Наше производство базируется в Китае, а значит, сроки импорта необходимо закладывать в график проекта — для цепочки поставок двигателей это не необычно, но это стоит предусмотреть заранее, а не обнаруживать на поздних этапах проекта.

Типичная информация, включаемая в RFQ на двигатели для полупроводниковой отрасли

Чтобы ускорить техническую оценку и избежать задержек при квалификации, команды OEM-производителей полупроводникового оборудования обычно указывают следующую информацию при запросе коммерческого предложения на прецизионный шаговый двигатель:

• Требуемая точность позиционирования — целевые показатели повторяемости, допустимая ошибка позиционирования и требования к разрешению перемещений

• Классификация чистых помещений — ISO Class 5 / Class 100, Class 7 или другие спецификации по условиям окружающей среды

• Направление выхода кабеля — задний вывод, боковой вывод, ориентация соединителя и требования к длине кабеля

• Рабочий цикл — часов работы в день, непрерывная и прерывистая работа, профиль ускорения и условия нагрузки

• Требуемые документы соответствия — декларация CE, RoHS, REACH, SVHC, прослеживаемость материалов или специализированные формы квалификации заказчика

• Ограничения напряжения и тока драйвера — доступное напряжение шины, ограничения по току, конфигурация микрошага и информация о модели драйвера

• Ограничения монтажного пространства — максимальная длина двигателя, размеры вала, монтажное пространство, зазор энкодера и тепловые ограничения

Предоставление этих данных на раннем этапе запроса коммерческого предложения помогает снизить риск переработки конструкции и сокращает процесс инженерной оценки, особенно для индивидуальных конфигураций двигателей, совместимых с чистыми помещениями.
