Принцип работы 3-фазного шагового двигателя и его преимущества по характеристикам
Трёхфазные шаговые двигатели широко применяются в промышленной автоматизации, полупроводниковом оборудовании, медицинских устройствах и прецизионных системах позиционирования. По сравнению с традиционными двухфазными шаговыми двигателями трёхфазные конструкции обеспечивают более высокое разрешение, более плавное движение и меньшую вибрацию, что делает их идеальным выбором для требовательных применений управления движением.
В HDBMOTOR мы разрабатываем и производим высокопроизводительные трёхфазные шаговые двигатели, сочетающие оптимизированную электромагнитную структуру с надёжным качеством промышленного класса, помогая заказчикам достигать стабильного и точного управления движением.
Базовая конструкция трёхфазного шагового двигателя
Ранние трёхфазные шаговые двигатели были преимущественно двигателями переменного магнитного сопротивления (VR) с роторами без постоянных магнитов. С развитием гибридной технологии современные трёхфазные шаговые двигатели обычно используют роторы с постоянными магнитами в сочетании с зубчатыми полюсами статора.
Точно совмещая шаг зубцов статора и ротора, двигатель может обеспечивать меньшие углы шага и более высокую плотность крутящего момента. В трёхфазном шаговом двигателе количество главных полюсов статора всегда кратно трём, например 3, 6, 9 или 12 полюсов, что обеспечивает сбалансированные электромагнитные силы во время работы и снижает вибрацию.

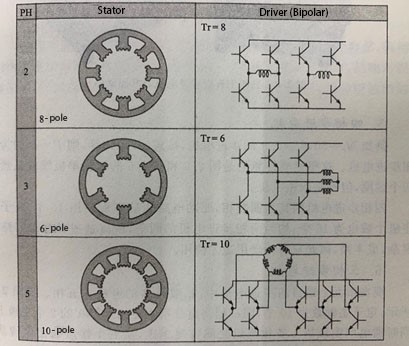

Трёхфазные и двухфазные шаговые двигатели
При сравнении шаговых двигателей с разным числом фаз необходимо учитывать как характеристики, так и стоимость системы:
Более высокое разрешение: При одинаковом числе зубцов ротора трёхфазный шаговый двигатель обеспечивает примерно в 1,5 раза более высокое разрешение, чем двухфазный.
Меньше вибрации: Пульсации крутящего момента снижаются благодаря более плавному распределению электромагнитных сил.
Более простая интеграция привода: Трёхфазные драйверы шаговых двигателей обычно требуют меньше силовых ключей, чем схемы с чётным числом фаз.
Эти преимущества делают трёхфазные шаговые двигатели всё более востребованными в применениях, где критически важны плавность движения и точность позиционирования.

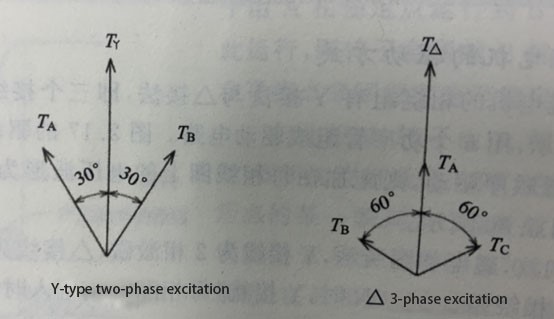

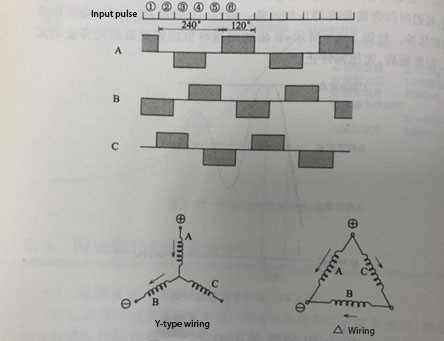

Конфигурации обмоток: звезда (Y) и треугольник (△)
Трёхфазные шаговые двигатели обычно используют либо Y (звезда) или треугольник (△) схемы соединения обмоток, каждая из которых подходит для различных условий эксплуатации.
Соединение звездой (Y)
Двухфазное возбуждение
Меньший ток фазы
Более высокая индуктивность из-за последовательных обмоток
Хорошо подходит для работы с низкой скоростью и высоким моментом
Соединение треугольником (△)
Трёхфазное возбуждение
Более высокий фазный ток (в √3 раза больше, чем при соединении Y)
Меньшая эффективная индуктивность
Лучшее сохранение момента на высоких скоростях
На низкой скорости соединения Y и треугольник могут создавать одинаковый момент. Однако с ростом скорости соединение треугольником обеспечивает лучший отклик по току и большую отдачу момента, что делает его более пригодным для высокоскоростного движения.

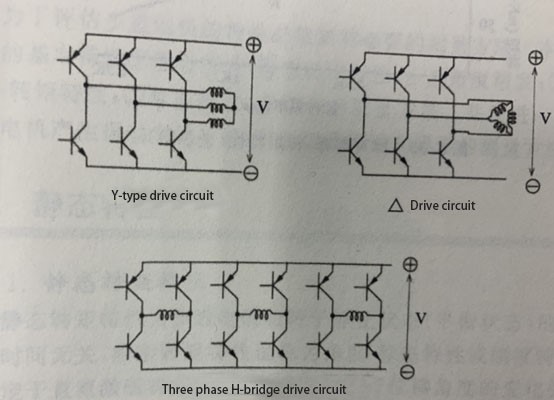

Независимый трёхфазный привод (H-мост)
В некоторых высокопроизводительных применениях трёхфазные шаговые двигатели управляются через независимые обмотки с помощью схем H-моста. Каждая фаза получает полное напряжение питания, что обеспечивает максимальную скорость вращения.
Хотя этот метод обеспечивает отличные характеристики на высоких скоростях, он требует большего числа силовых транзисторов и повышает стоимость системы. Поэтому схемы соединения Y и треугольником остаются наиболее распространёнными решениями в промышленных условиях.
Пример производительности
В качестве примера рассмотрим гибридный шаговый двигатель с типоразмером 42 mm, длиной корпуса 33 mm и углом шага 3,75°:
Соединения Y и «треугольник» обеспечивают схожий крутящий момент на низкой скорости
Соединение треугольником работает лучше на высоких скоростях
При соединении Y наблюдается большее падение момента из-за увеличения индуктивного сопротивления
Почему выбирают HDBMOTOR Трёхфазные шаговые двигатели
HDBMOTOR специализируется на поставке надёжных и настраиваемых решений на базе шаговых двигателей для промышленных заказчиков по всему миру.
Свыше 18 лет опыта в производстве шаговых двигателей
Стабильные поставки для проектов OEM и ODM
Стабильный момент, низкая вибрация и долгий срок службы
Профессиональная техническая поддержка при выборе двигателя и драйвера
Нужен ли вам стандартный трёхфазный шаговый двигатель или индивидуальное решение, оптимизированное под вашу задачу, HDBMOTOR поддержит ваш проект от разработки до серийного производства.
