Выбор подходящего производителя шаговых двигателей с редуктором — это не просто сравнение цен. Для инженеров, OEM-закупщиков и интеграторов автоматизации решение часто зависит от плотности крутящего момента, люфта, КПД, гибкости интеграции и стабильности долгосрочных поставок.

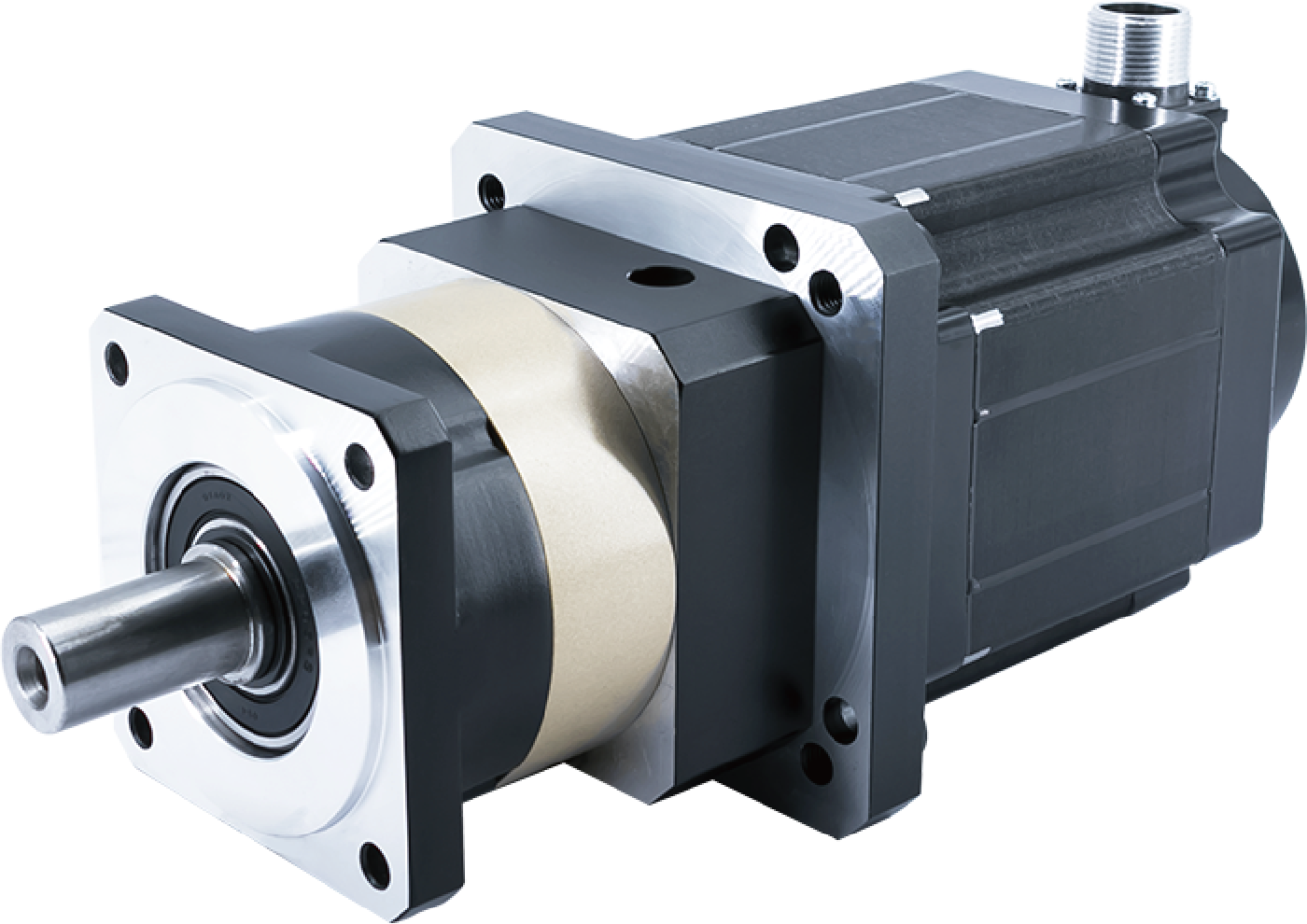

Шаговый двигатель с редуктором объединяет шаговый двигатель со встроенным понижающим редуктором, обеспечивая более высокий выходной момент, более низкую скорость и улучшенные характеристики позиционирования. Такие двигатели широко применяются в робототехнике, промышленной автоматизации, системах AGV, медицинском оборудовании и компактных системах управления движением.
По сравнению с раздельными сборками «двигатель — редуктор» интегрированные шаговые двигатели с редуктором снижают сложность монтажа, улучшают соосность и упрощают интеграцию системы.
Зачем выбирать шаговый двигатель с редуктором?
Шаговые двигатели с редуктором обычно применяются, когда требуется умножение момента, управляемое движение на низкой скорости или более высокое разрешение на выходе.
Более высокий выходной крутящий момент
Ниже скорость, плавнее движение
Улучшенное разрешение позиционирования
Компактная интеграция
Сниженная сложность системы
Для более широкой оценки архитектуры системы движения многие инженеры также сравнивают решения шаговых двигателей разомкнутого контура при проектировании системы.
Типы шаговых двигателей с редуктором
Разные конструкции редукторов дают разные компромиссы по плотности момента, КПД, люфту и сроку службы.
| Тип передачи | Выходной момент | КПД | Люфт | Типичные области применения |
|---|---|---|---|---|
| Планетарный | Высокий | 90-97% | Низкий | Робототехника, AGV, ЧПУ |
| Червячный | Очень высокий | 50-85% | Средний | Подъёмные, вертикальные нагрузки |
| Прямозубый | Средний | 80-92% | Средний | Общая автоматизация |
Многие покупатели, оценивающие компактные решения для передачи мощности, рассматривают интеграция планетарного редуктора для прецизионной автоматизации.
Для справочных размеров NEMA инженеры могут изучить Ресурсы стандартов NEMA.
Ключевые характеристики для рассмотрения
Выбор должен включать:
Типоразмер NEMA
Передаточное отношение (5:1–1000:1)
Требования к люфту
Номинальный выходной момент
Совместимость драйвера
Для более глубоких расчётов параметров см. наш руководство по выбору инженерных параметров.
С современными методами управления инженеры могут также ознакомиться методы управления шаговым двигателем.

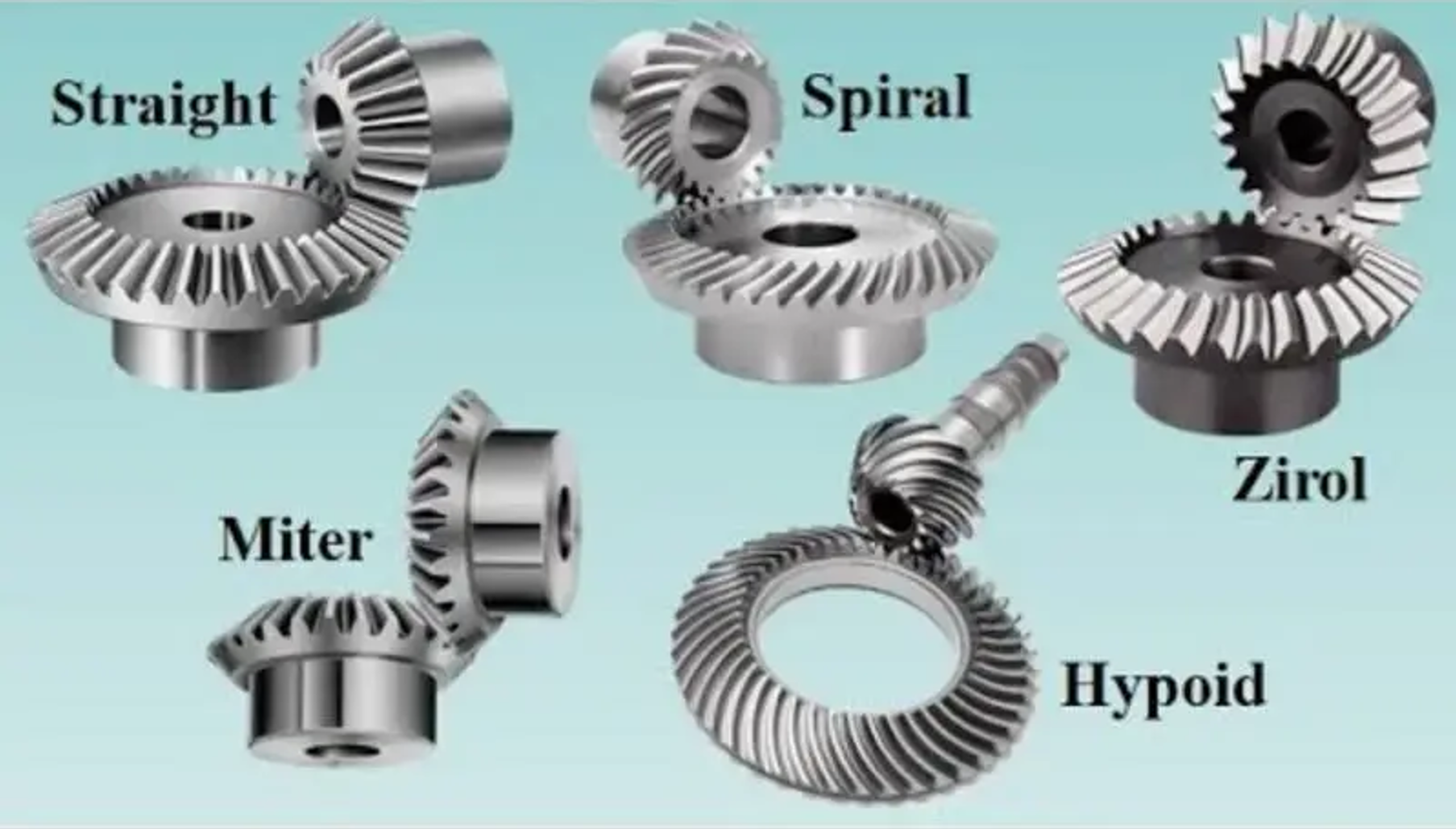

Как выбрать правильный тип редуктора
Выбор обычно следует:
Определите нагрузку
Определите скорость
Рассчитайте момент
Выберите типоразмер
Выберите передаточное отношение
Проверьте люфт
Подберите драйвер
Для сравнения архитектур см. выбор шагового и серводвигателя.
Отраслевые тренды, стимулирующие спрос
Рост промышленной робототехники и автоматизации продолжает стимулировать спрос на компактные высокомоментные решения.
| Промышленность | Типичное передаточное отношение | Требование по моменту | Распространённый тип редуктора |
|---|---|---|---|
| Рулевое управление АГВ | 20:1-50:1 | Средний-высокий | Планетарный |
| Сустав робота | 30:1-100:1 | Высокий | Планетарный |
| Вертикальный подъём | 50:1-300:1 | Очень высокий | Червячный |
| Медицинский насос | 10:1-30:1 | Низкий-средний | Прямозубый |
Для международных справочных данных по КПД инженеры могут обратиться к Технические стандарты IEC.
Наши возможности как производителя шаговых двигателей с редуктором
Индивидуальные передаточные отношения
Индивидуальные валы и фланцы
Интеграция энкодера
Варианты тормоза
Интегрированные решения движения
Инженерная поддержка OEM/ODM
Для высокоскоростных альтернатив инженеры могут сравнить технология бесколлекторных двигателей постоянного тока.
Типичные области применения
Промышленная автоматизация
Робототехника
Системы АГВ
Медицинские устройства
Умные электромеханические устройства
Получите расчёт кастомного шагового двигателя с редуктором
Ищете производителя шаговых двигателей с редуктором по схеме OEM/ODM?
Мы поддерживаем кастомные решения редукторных шаговых двигателей для автоматизации, робототехники и промышленного движения.
Проверка применения
Поддержка выбора редуктора
Рекомендации по прототипу
Консультация по индивидуальному проектированию
Котировки серийного производства
Свяжитесь с нашим производителем шаговых двигателей с редуктором по схеме OEM/ODM уже сегодня.
Часто задаваемые вопросы
В чём разница между шаговыми двигателями с планетарным и червячным редуктором?
Шаговые двигатели с планетарным редуктором обеспечивают более высокий КПД и меньший люфт и идеально подходят для робототехники и прецизионной автоматизации. Шаговые двигатели с червячным редуктором обеспечивают более высокие передаточные отношения и способность к самоторможению, что делает их пригодными для вертикальных нагрузок.
Как выбрать правильное передаточное отношение для шагового двигателя с редуктором?
Выбор передаточного отношения зависит от выходного момента, целевой скорости, инерции нагрузки и требований к позиционированию.
Лучше ли шаговые двигатели с редуктором, чем серводвигатели?
Это зависит от применения. Шаговые двигатели с редуктором часто предпочитают для экономичного позиционирования, тогда как сервосистемы могут быть лучше для динамичного движения с замкнутым контуром.
Может ли шаговый двигатель с редуктором быть адаптирован для OEM-применений?
Да. Многие производители поддерживают изготовление редукторов с нестандартными передаточными числами, валов, интеграцию энкодеров, тормозов и электрических интерфейсов.
