Расчёт нагрузки и советы по использованию шаговых двигателей: 7 важных рекомендаций

Understanding расчёты нагрузки и советы по использованию шаговых двигателей имеет решающее значение для оптимизации работы двигателя и обеспечения плавности движения. Шаговые двигатели широко применяются в прецизионных задачах, но их эффективность зависит от точного расчёта момента и инерции, скоростно-моментных характеристик, управления ускорением и контроля вибраций. Эта статья даёт исчерпывающие рекомендации, которые помогут вам максимально повысить эффективность шагового двигателя.

Расчёты нагрузки в шаговых двигателях

Точный расчёт нагрузки составляет основу правильного выбора и эксплуатации шаговых двигателей. На работу двигателя влияют две основные нагрузки: моментная и инерционная.

Нагрузка момента (Tf)

Момент нагрузки рассчитывается как:

Tf = G × r

G: Масса нагрузки
r: Радиус от оси вращения до нагрузки

Это представляет момент, необходимый для поворота нагрузки.

Инерционная нагрузка (TJ)

Инерционная нагрузка влияет на момент при ускорении и рассчитывается по:

TJ = J × (dw/dt)

Где:

J = M × (R1² + R2²) / 2 (Kg·cm²)
M: Масса вращающейся части
R1: Внешний радиус
R2: Внутренний радиус
dw/dt: Угловое ускорение

Правильный расчёт инерционной нагрузки необходим для определения момента ускорения.

Характеристики момент-скорость шаговых двигателей

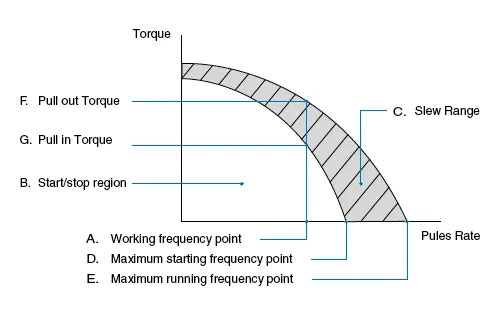

Динамическая кривая момента критична для понимания работы двигателя на разных скоростях. Ключевые моменты:

Рабочая точка частоты: Скорость двигателя в зависимости от частоты импульсов привода, рассчитывается по n = q × Hz / (360 × D), где q — угол шага, Hz частота импульсов и D значение дробления.
Область старт/стоп: Скорости, при которых двигатель может запускаться или останавливаться напрямую.
Диапазон перемещения: Двигатель должен проходить эту область с ускорением; прямой пуск или останов в ней приводит к пропуску шагов.
Максимальные точки пусковой и рабочей частоты: Наивысшие скорости, достижимые без нагрузки.
Момент втягивания и выпадания: Максимальный момент, который двигатель может выдерживать при пуске и при работе соответственно.

Понимание этих характеристик помогает предотвратить потерю шагов и обеспечивает плавную работу.

Расчёт момента ускорения

Момент ускорения часто превышает трение нагрузки и ограничивает скорость разгона.

Прямолинейное ускорение

Обычно, TJ составляет около 70% от максимального момента двигателя (Tm).
Время разгона tr is:
tr = 1.8 × 10⁻⁵ × J × q × (F1 - F0) / (TJ - TL)

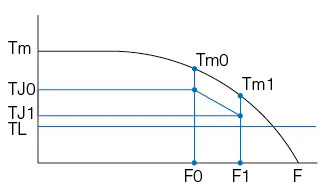

Момент при ускорении меняется линейно:
F(t) = (F1 - F0) × t / tr + F0

Экспоненциальное ускорение

Использует оценки инерции с:
TJ0 = 70% Tm0, TJ1 = 70% Tm1, TL = 60% Tm1
Время разгона:
tr = F4 × ln[(TJ0 - TL) / (TJ1 - TL)]
Момент во времени:
F(t) = F2 × [1 – e^(–t/F4)] + F0

Константы F2 и F4 зависят от двигателя и нагрузки.

Советы по снижению вибрации и шума в шаговых двигателях

Вибрация и шум часто возникают вблизи резонансных частот. Чтобы минимизировать:

Работайте вне резонансных диапазонов скорости.
Используйте микрошаг: Дробит шаги для более плавного движения, снижая вибрацию и шум. Учтите, что момент снижается примерно на 15% в полушаговом режиме и примерно на 30% при синусоидальном управлении током.
Выбирайте специализированные двигатели: Двухфазные или трёхфазные шаговые двигатели 0,9° снижают вибрацию и повышают плавность хода.

Заключение

Освоение расчёты нагрузки и советы по использованию шаговых двигателей обеспечивает надёжную и эффективную работу двигателя. От расчётов момента и инерции до понимания скоростно-моментной характеристики и контроля вибрации — применение этих рекомендаций поможет оптимизировать использование шаговых двигателей.

Расчёт нагрузки и 7 важных советов по использованию шаговых двигателей
