Разница между втекающим и вытекающим током: 7 важных фактов

Разница между втекающим и вытекающим током

разница между втекающим и вытекающим током — фундаментальная концепция в цифровой электронике и проектировании систем управления. Понимание этого различия помогает инженерам правильно проектировать ввод-вывод микроконтроллеров, выходы ПЛК, интерфейсы датчиков и схемы управления двигателями.

Неправильное использование выходов типа sinking или sourcing может привести к нестабильным логическим уровням, повреждению выводов ввода-вывода или нестабильной работе системы. В этой статье рассматриваются разница между втекающим и вытекающим током от направления протекания тока, поведения логических состояний, способности выхода по току и реальных сценариев применения.

Что такое втекающий ток?

Разница между втекающим и вытекающим током при низком уровне выходного сигнала

Приём тока происходит, когда цифровой выход переключается на низкий логический уровень, и ток течёт от внешней нагрузки в выходной вывод устройства. В этом режиме выходной порт работает как приёмник тока.

Типичный пример — МК, управляющий светодиодом:

Светодиод подключён к VCC через токоограничивающий резистор
Вывод I/O микроконтроллера выдаёт НИЗКИЙ
Ток течёт от VCC → светодиод → вывод I/O → земля

В этой конфигурации МК втекающий ток.

Ключевые характеристики втекающего тока

Логическое состояние выхода: НИЗКИЙ
Направление тока: Нагрузка → Выходной вывод
Большая способность по току по сравнению с вытекающим
Широко используется в ПЛК и промышленных модулях I/O

Поскольку многие микросхемы могут принимать больший ток, чем отдавать, выходы с втекающим током часто предпочитают для управления светодиодами, реле, оптопарами и входами управления двигателем.

Что такое вытекающий ток?

Разница между втекающим и вытекающим током при высоком уровне выходного сигнала

Выдача тока происходит, когда цифровой выход переключается на высокий логический уровень, и ток течёт от выходного вывода к внешней нагрузке. В этом случае выходной порт работает как источник тока.

Пример сценария:

Вывод I/O выдаёт ВЫСОКИЙ
Нагрузка подключена между выводом и землёй
Ток течёт от вывода I/O → нагрузка → земля

Здесь устройство вытекающий ток.


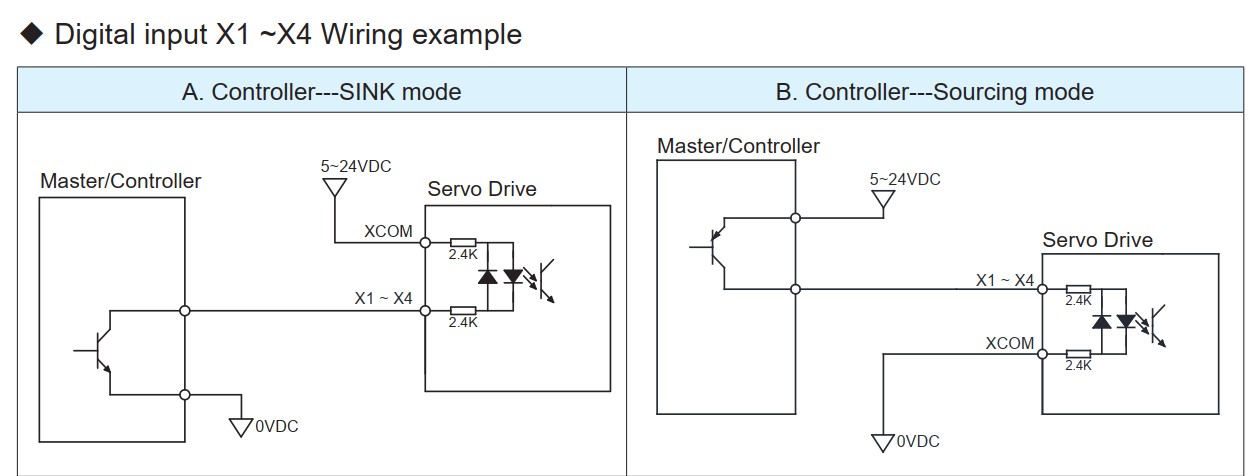

Схематическая диаграмма направления тока для вытекающего и втекающего тока

Ключевые характеристики вытекающего тока

Логическое состояние выхода: ВЫСОКИЙ
Направление тока: Выходной вывод → Нагрузка
Меньший максимальный выходной ток
Более чувствителен к падению напряжения под нагрузкой

Разница между втекающим и вытекающим током в нагрузочной способности выхода

Втекающий ток и подъём напряжения низкого уровня

По мере увеличения втекающего тока внутренний транзистор микросхемы испытывает большее падение напряжения. Это приводит к повышению выходного напряжения низкого уровня (VOL).

Разработчики должны обеспечить, чтобы уровень VOL оставался ниже порога логического нуля. Например, ТТЛ-логика обычно требует VOL ≤ 0.5V, чтобы избежать логических ошибок.

Вытекающий ток и падение напряжения высокого уровня

По мере роста вытекающего тока внутреннее сопротивление снижает выходное напряжение высокого уровня (VOH).

VOH должно оставаться выше минимального порога логической единицы. В системах TTL обычно требуется VOH ≥ 2,4 В для надёжной работы.

Типичные сценарии применения

Разница между втекающим и вытекающим током в реальных схемах

Типичные применения втекающего тока

Схемы светодиодных индикаторов
Цифровые выходы ПЛК
Драйверы реле и соленоидов
Входные сигналы управления двигателем
Промышленное оборудование автоматизации

Выходы с втекающим током (sinking) широко применяются в промышленных условиях благодаря более высокой нагрузочной способности и большей устойчивости к электрическим помехам.

Типичные применения вытекающего тока

Передача логических сигналов
Высокоомные сенсорные интерфейсы
Выходы опорного напряжения

Поскольку способность выхода по току часто ограничена (обычно менее 5 мА), не рекомендуется использовать его для непосредственного управления нагрузками с большим током.

Разница между втекающим и вытекающим током в технических описаниях

Значения тока sinking и sourcing в спецификации представляют максимально допустимый выходной ток при заданных условиях. Это абсолютные пределы, а не рекомендуемые значения непрерывного рабочего тока.

Разработчикам всегда следует предусматривать запасы по безопасности и учитывать суммарный ток по всем выводам I/O.

Для получения дополнительной технической информации см. данную заметку по применению от Texas Instruments: Понимание возможностей цифрового выходного привода

Практические рекомендации по проектированию

Предпочитайте выходы с втекающим током для светодиодов, реле и входов драйвера двигателя
Проверьте пороги VOL и VOH по требованиям логики
Никогда не превышайте номиналы тока из спецификации
Используйте внешние схемы драйверов для нагрузок с большим током

Заключение

разница между втекающим и вытекающим током заключается в направлении тока, состоянии логического выхода и нагрузочной способности. Ток sinking (втекающий) поступает на выходной вывод при низком уровне, а ток sourcing (вытекающий) выходит с вывода при высоком уровне.

Правильное понимание и корректное применение этих концепций помогают инженерам создавать надёжные, безопасные и долговечные цифровые системы и системы управления двигателями.
