Рекомендации и применение шаговых двигателей с полым валом
Шаговый двигатель с полым валом обладает уникальными преимуществами благодаря своему полому вращающемуся валу, что позволяет интегрировать оптические компоненты, такие как линзы и призмы, в высокоточные вращающиеся оптические устройства. Кроме того, он может напрямую соединяться с редукторами и другими механизмами, экономя место при проектировании, сокращая время разработки и упрощая обслуживание.
Что такое шаговый двигатель с полым валом?
Шаговый двигатель с полым валом имеет вращающийся вал с внутренним отверстием. Такая конструкция позволяет устанавливать оптические элементы или механические компоненты непосредственно внутри вала, устраняя необходимость в дополнительных муфтах. Компания HDBMOTOR развила эту технологию благодаря уникальной конструкции магнитной цепи, точной механической обработке и методам сборки, обеспечивая высокий крутящий момент и плавную работу даже при большом диаметре отверстия полого вала.
Рекомендуемые модели и характеристики
Ниже приведены несколько рекомендуемых моделей шаговых двигателей с полым валом и их основные характеристики для вашего рассмотрения:
| NEMA | Модель | Момент удержания (Н·м) | Номинальный ток (А) | Инерция ротора (г·см²) | Длина двигателя (мм) | Внутренний диаметр вала (мм) |
|---|---|---|---|---|---|---|
| 23 | SMK2302 | 1.1 | 4.2 | 280 | ≤56.0 | 12 |
| 23 | SMK2304 | 1.8 | 4.2 | 440 | ≤76.0 | 12 |
| 17 | SMK1702 | 0.32 | 1.4 | 33 | ≤35.0 | 8 |
| 17 | SMK1704 | 0.53 | 2 | 77 | ≤49.0 | 8 |
| 11 | SMK1101 | 0.08 | 1 | 9 | ≤32.0 | 6 |
| 11 | SMK1102 | 0.12 | 1 | 12 | ≤45.0 | 6 |
| 8 | SMK0801 | 0.018 | 0.6 | 1.6 | ≤28.0 | 3 |
| 8 | SMK0803 | 0.036 | 0.8 | 2.9 | ≤40.0 | 3 |

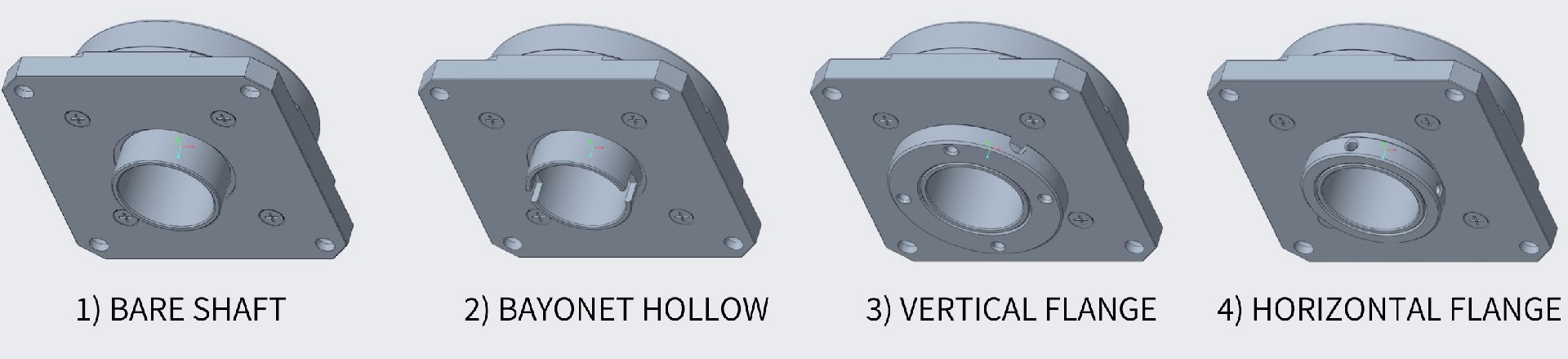

Типы выходного вала
Полый вал обуславливает иные типы соединения по сравнению с традиционными двигателями. Основные механические интерфейсы включают:
Голый вал: простой полый вал для прямого использования.
Полый байонет: прямое полое байонетное соединение.
Вертикальный фланец: осевое резьбовое отверстие для монтажа.
Горизонтальный фланец: радиальное резьбовое отверстие для монтажа.
Применения шаговых двигателей с полым валом

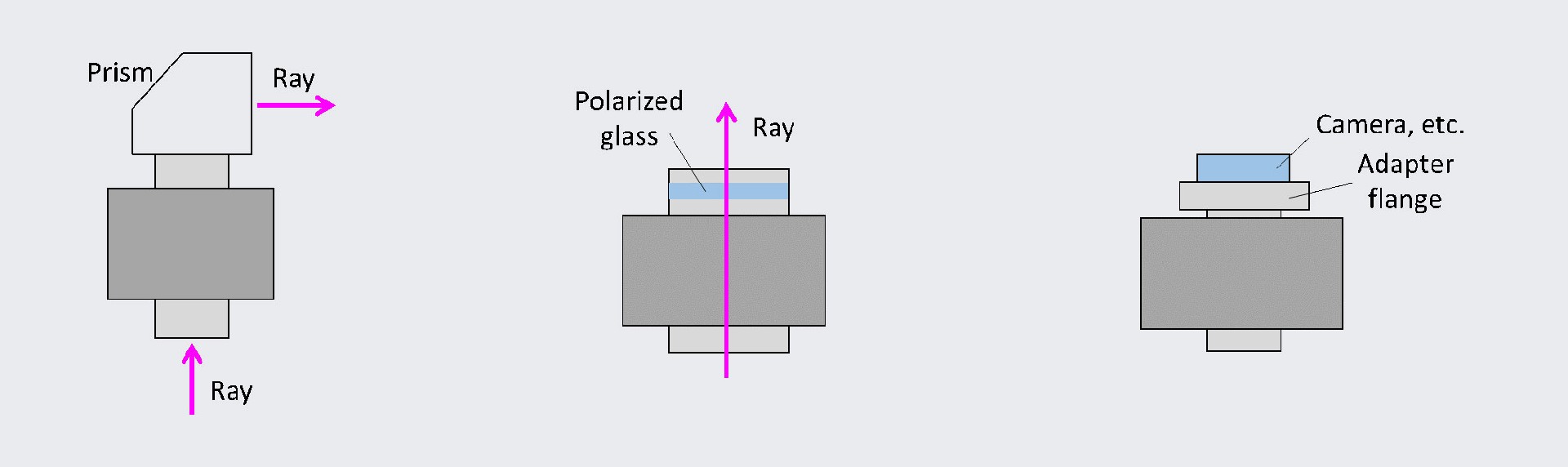

Шаговые двигатели с полым валом широко применяются в полупроводниковом оборудовании, оптических устройствах и платформах перемещения. Полый вал позволяет устанавливать оптические элементы, такие как призмы, поляризаторы или камеры, внутри или снаружи вала, исключая сложный монтаж и калибровку.
Они также хорошо сочетаются с гармоническими редукторами, обеспечивая высокий момент и точность в компактных узлах, пригодных для сложных промышленных применений.
Заключение
Шаговый двигатель с полым валом сочетает компактность, многофункциональность и точность, что делает его идеальным для передовых применений в полупроводниковой технике, оптике и системах управления движением. Инновационная конструкция HDBMOTOR’ преодолевает традиционные ограничения, обеспечивая двигателям высокий крутящий момент и плавную работу даже при большом диаметре отверстия полого вала.
Обратитесь к специалистам HDBMOTOR для получения индивидуальных решений под задачи вашего применения.
