Подключение шаговых двигателей: полное руководство по покупке & установке
Введение
Подключение шаговых двигателей — один из самых распространённых источников ошибок монтажа в станках с ЧПУ, 3D-принтерах и системах промышленной автоматизации.
Неправильная проводка может вызвать вибрацию двигателя без вращения, перегрев, потерю момента, отказ драйвера и сбои связи.
Работаете ли вы с 4-проводным биполярным двигателем или с 8-проводной конфигурируемой системой, понимание внутренней структуры катушек и совместимости с драйвером критически важно перед покупкой или установкой компонентов.
В этом руководстве объясняется, как выполняется подключение шагового двигателя, сравниваются схемы соединения и даются практические инженерные рекомендации по выбору правильного сочетания двигателя и драйвера.
Объяснение структуры внутренних катушек шагового двигателя
Типичный двухфазный шаговый двигатель содержит две независимые обмотки (фаза A и фаза B). Правильная схема подключения гарантирует, что драйвер запитывает эти фазы в нужной последовательности.
В большинстве решения шаговых двигателей разомкнутого контура, каждая фаза должна управляться с точным контролем тока для сохранения точности позиционирования.
| Тип двигателя | Число проводов | Configuration |
|---|---|---|
| Биполярный | 4 провода | 2 отдельные катушки |
| Униполярный | 6 проводов | Катушки со средней точкой |
| Configurable | 8 проводов | Варианты последовательного или параллельного соединения |

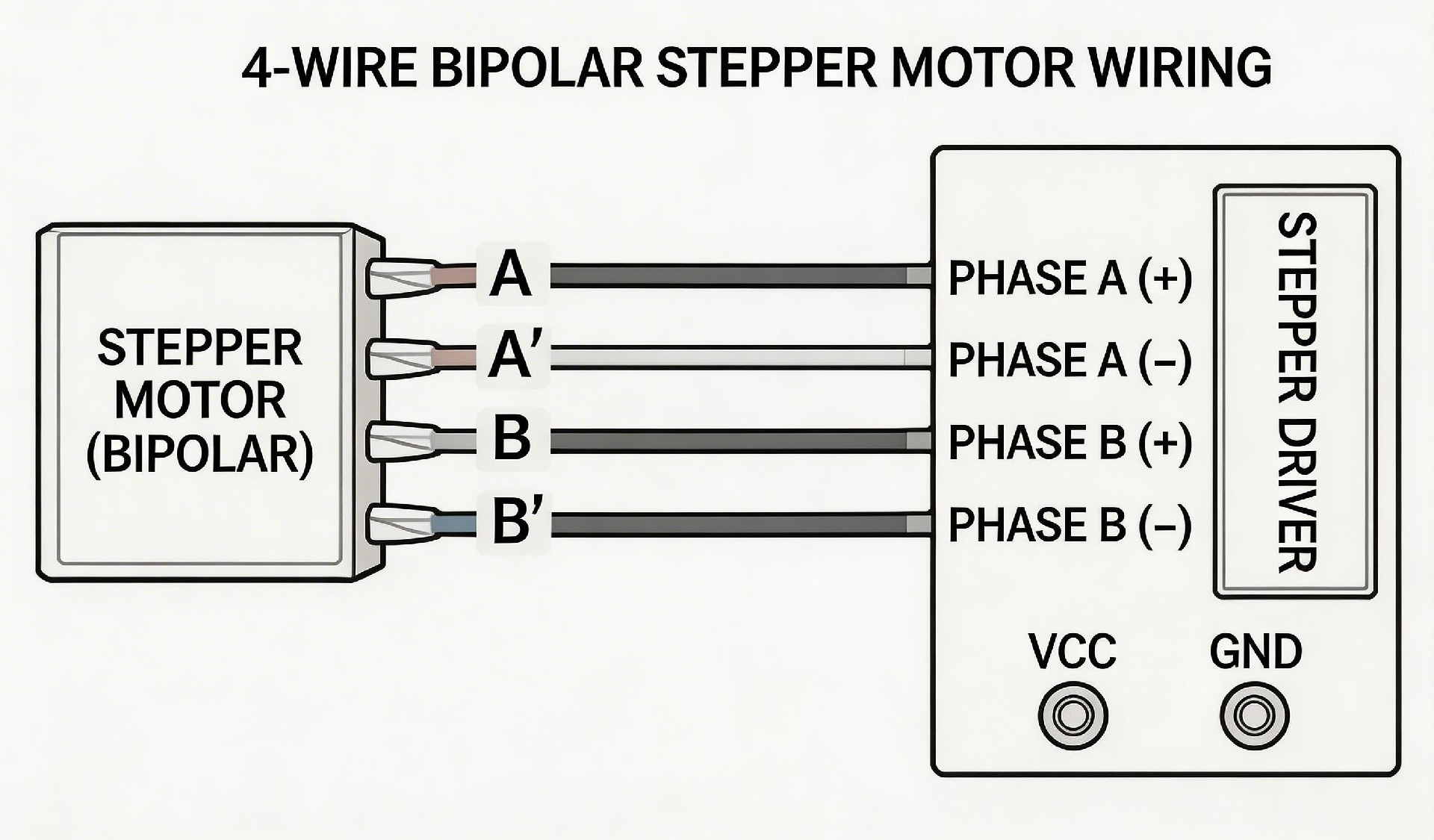

Подключение 4-проводного шагового двигателя (биполярная конфигурация)
Четырёхпроводной шаговый двигатель — наиболее распространённая конфигурация в системах ЧПУ и промышленном оборудовании.
Два провода относятся к фазе A и два провода — к фазе B. Средней точки нет.
Для правильных принципов работы драйвера обратитесь к теория работы драйвера шагового двигателя.
| Параметр | Влияние |
|---|---|
| Ниже индуктивность | Лучший отклик на высокой скорости |
| Более простая проводка | Сниженные ошибки установки |
| Требует биполярного драйвера | Более высокий момент на ампер |
Подключение 6-проводного шагового двигателя (униполярный & биполярный варианты)
6-проводные шаговые двигатели имеют средние точки на каждой фазе. Их можно подключить в однополярном или биполярном режиме.
Поскольку характеристики крутящего момента зависят от электрических параметров, ознакомьтесь с нашими руководство по выбору инженерных параметров перед выбором номинального тока.
Проводка 8-проводного шагового двигателя (последовательная и параллельная)
Восьмипроводной шаговый двигатель обеспечивает максимальную гибкость. Каждая фаза имеет две отдельные обмотки, которые можно соединить последовательно или параллельно.
| Configuration | Inductance | Скоростные характеристики | Ток |
|---|---|---|---|
| Серия | Высокий | Умеренный | Ниже |
| Параллельный | Низкий | Высокий | Выше |
В условиях высокоскоростной автоматизации инженеры могут сравнивать шаговые системы с технология бесколлекторных двигателей постоянного тока.
Подключение драйвера и соображения управления
Правильная распайка шагового двигателя также требует корректного подключения питания, импульсного сигнала, сигнала направления и сигнала разрешения.
Для систем на микроконтроллерах изучите как управлять шаговым двигателем с Arduino.
При ошибках проводки обратитесь к руководство по устранению ошибок связи драйвера.
Распространённые ошибки проводки шаговых двигателей
Перепутанные пары катушек могут вызвать вибрацию без вращения. Неверные настройки тока могут привести к перегреву или потере крутящего момента.
Чтобы сравнить шаговые системы с сервоальтернативами, обратитесь к руководство по выбору шагового и серводвигателя.
Рекомендации по покупке
Перед покупкой подтвердите требуемый крутящий момент, доступное напряжение, совместимость с драйвером и стандарт крепления.
Для компактных систем с высоким моментом рассмотрите интеграция планетарного редуктора.
HDBMOTOR предоставляет OEM-схемы проводки, подбор драйверов и полную поддержку интеграции систем движения.
Часто задаваемые вопросы
Как определить пары катушек шагового двигателя?
Используйте мультиметр для измерения сопротивления. Провода с низким сопротивлением относятся к одной и той же катушке.
Можно ли подключить 6-проводный двигатель как биполярный?
Да. Игнорируйте средний отвод и используйте крайние провода для получения большего момента.
Почему двигатель вибрирует, но не вращается?
Скорее всего, пары обмоток подключены неверно или на одну из фаз не подаётся питание.
Заключение
Схема подключения шагового двигателя напрямую влияет на отдаваемый момент, КПД и надёжность системы. Правильная конфигурация обеспечивает стабильную работу и долгий срок службы.
Для шаговых систем промышленного класса и поддержки OEM-подключения HDBMOTOR предлагает комплексные решения управления движением, адаптированные под ваши задачи автоматизации.
