Что такое шаговый двигатель NEMA 17? Полное руководство для промышленной точности

A шаговый двигатель NEMA 17 является одним из самых распространённых двигателей управления движением в автоматизации, робототехнике и прецизионном производстве. Для компаний, которым нужны стабильные, точные и повторяемые движения — таких как 3D-печать, оборудование с ЧПУ, лабораторная автоматизация, текстильные машины, слайдеры для камер, полупроводниковые установки и медицинские приборы — шаговый двигатель NEMA 17 обеспечивает выдающуюся производительность при низкой стоимости. Как глобальный производитель высокоточных двигателей, HDBMOTOR предлагает полный ряд моделей NEMA 17, адаптированных для промышленных условий.

Что такое шаговый двигатель NEMA 17?

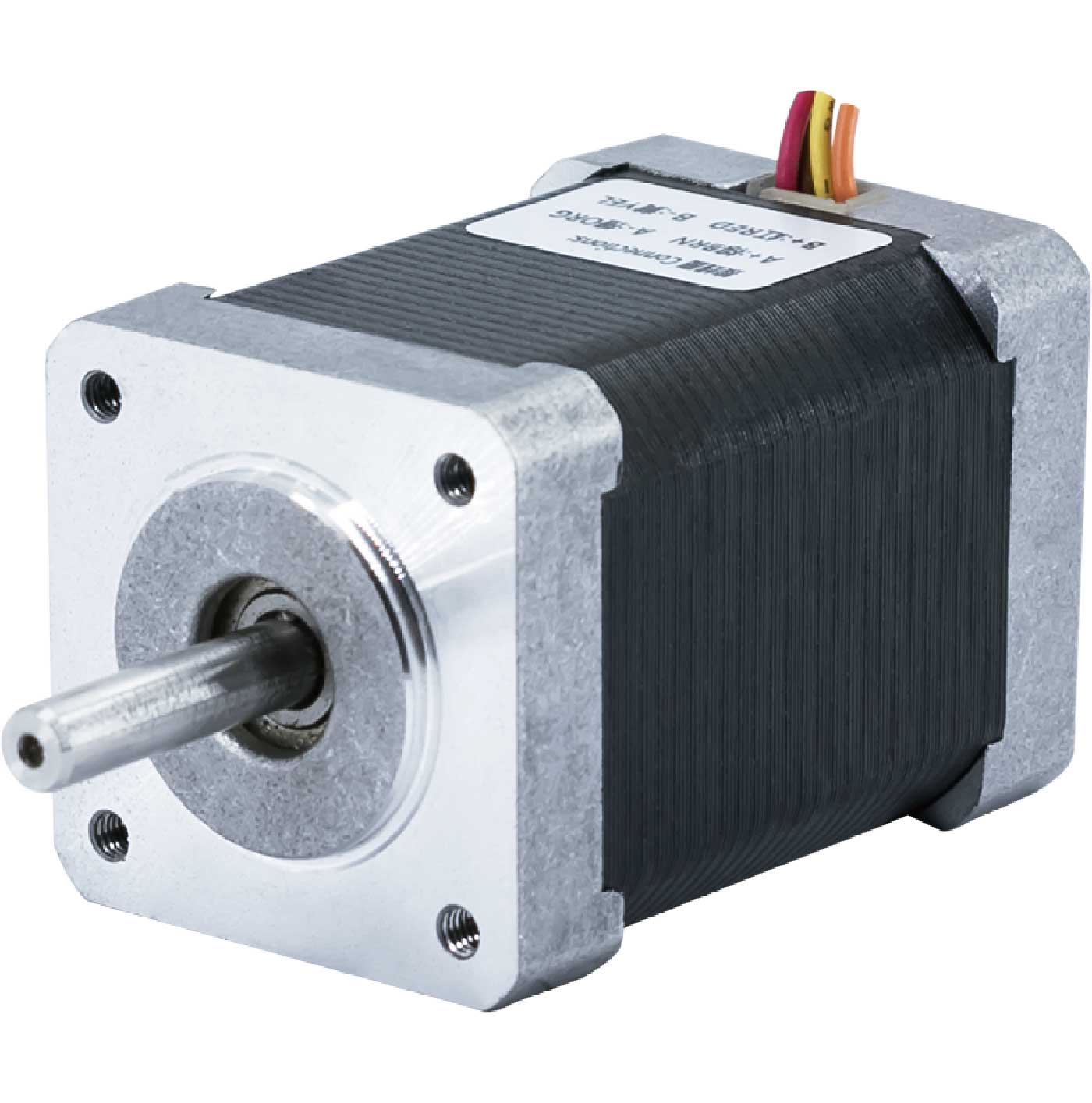

Термин шаговый двигатель NEMA 17 относится к типоразмеру шагового двигателя, стандартизованному NEMA (Национальная ассоциация производителей электрооборудования). «17» обозначает 1,7 × 1,7 дюйма (около 42 × 42 mm) размер лицевой панели. Этот стандарт обеспечивает совместимость с креплениями, кронштейнами и конструкциями промышленных машин во многих отраслях.

Шаговый двигатель работает, получая дискретные электрические импульсы. Каждый импульс заставляет двигатель поворачиваться на фиксированный угол шага, обеспечивая чрезвычайно точное позиционирование без использования энкодеров. Это делает шаговые двигатели идеальными для экономичных прецизионных систем.

Ключевые особенности шагового двигателя NEMA 17

По сравнению с другими типами двигателей, шаговый двигатель NEMA 17 обеспечивает несколько преимуществ:

1. Высокая точность позиционирования

Большинство моделей предлагают углы шага, такие как 1.8°, 0.9°, или микрошаг с ещё меньшими приращениями при управлении от драйвера шагового двигателя.

2. Компактный, но сильный момент

Несмотря на малые размеры, NEMA 17 развивает крутящий момент 30–60 Н·см в зависимости от конструкции ротора, что делает его пригодным для высокоточных нагрузок.

3. Простая интеграция в машину

Корпус 42 mm соответствует стандартным промышленным креплениям и кронштейнам.

4. Длительный срок службы

Поскольку шаговые двигатели не используют щётки, срок их службы значительно больше, а обслуживание минимально.

5. Совместим со многими драйверами

Шаговый двигатель NEMA 17 можно сочетать с различными современными драйверами для улучшения крутящего момента, плавности и управления скоростью.

Шаговый двигатель NEMA 17 и другие типоразмеры

При выборе между несколькими типоразмерами шаговых двигателей, например NEMA 14, NEMA 23 или NEMA 34, шаговый двигатель NEMA 17 предлагает сбалансированное сочетание момента, размера и стоимости.

• NEMA 14 → меньше, низкий крутящий момент

• NEMA 23 → крупнее, выше момент

• NEMA 17 → идеальный средний диапазон для компактных прецизионных машин

Именно этот баланс объясняет, почему производители оборудования в 3D-печати, медицинской автоматике и робототехнике обычно выбирают шаговый двигатель NEMA 17 размер.

Размеры шагового двигателя NEMA 17

Стандартная передняя панель — 42 × 42 mm, но длина корпуса зависит от момента:

• Короткий корпус: 34 mm – 40 mm

• Средний корпус: 40 mm – 48 mm

• Длинный корпус: 48 mm – 60+ mm

Типы валов могут включать:

• Круглый вал

• Вал с лыской

• Двойной вал

• Встроенный ходовой винт (для линейных приводов)

Эти размеры шагового двигателя NEMA 17 помогают инженерам решить, какая версия лучше всего подходит для их механической конструкции.

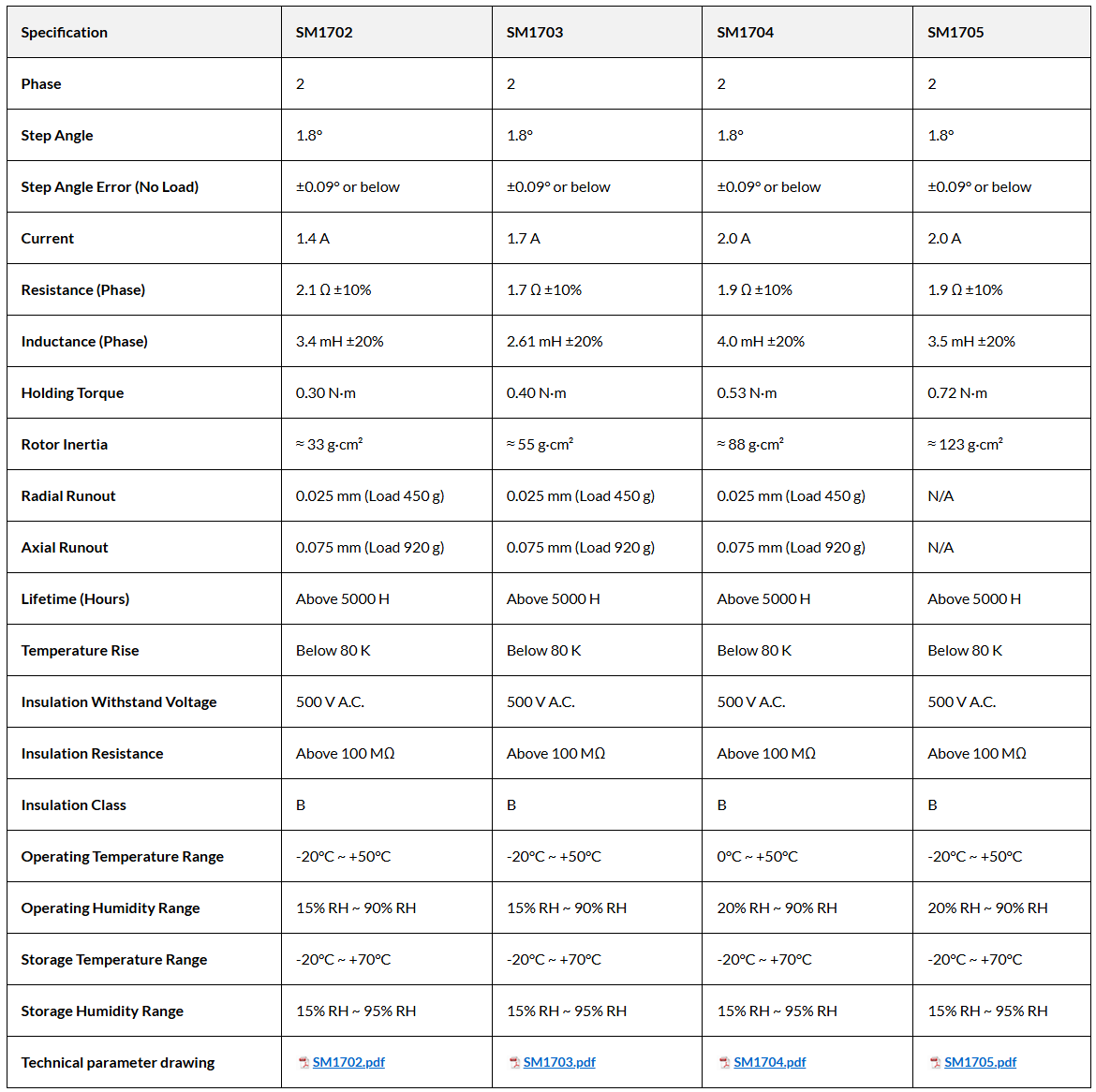

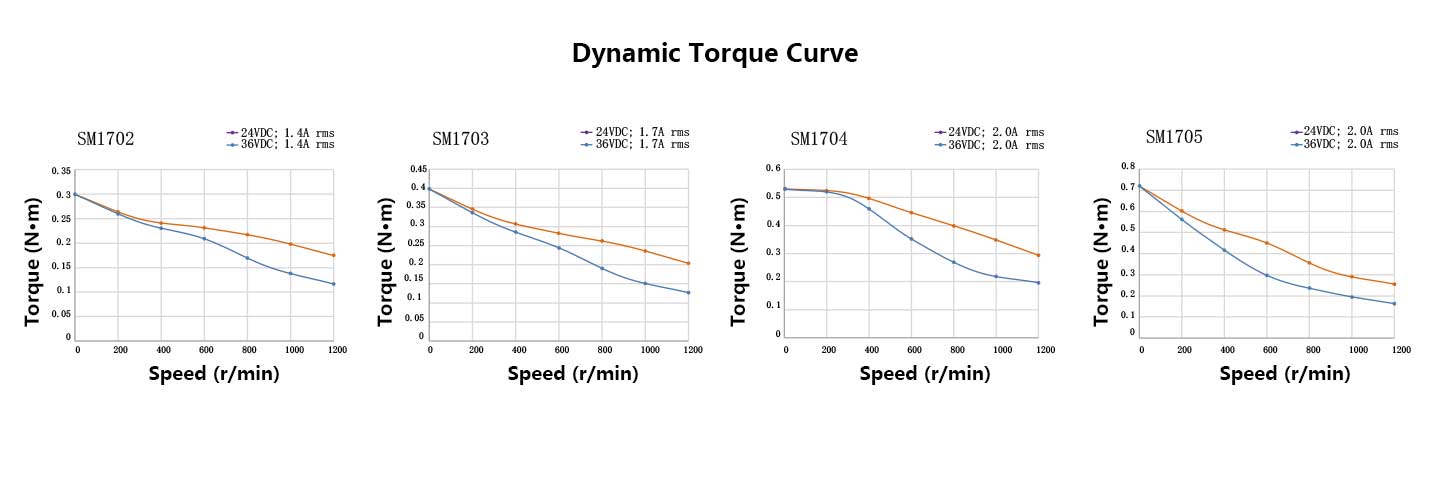

Обзор спецификации шагового двигателя NEMA 17

Разные модели имеют разные характеристики, но типичный спецификация шагового двигателя NEMA 17 включает:

• Угол шага: 1.8° or 0.9°

• Номинальный ток: 1.2–2.0 A

• Сопротивление: 1–3 Ω

• Момент удержания: 30–60 N·cm

• Инерция ротора: 45–60 g·cm²

• Длина вала: 18–24 mm

Для специализированных отраслей, таких как полупроводниковая автоматизация или лабораторные анализаторы, HDBMOTOR может поставлять нестандартные параметры технического описания, включая степень защиты IP, высокотемпературные обмотки и малошумные конструкции ротора.

Отраслевые применения шагового двигателя NEMA 17

Благодаря своей надёжности и точности, шаговый двигатель NEMA 17 используется в:

Производство и автоматизация

• Мини-фрезерные станки с ЧПУ

• Оборудование для сборки печатных плат

• Автоматизированные системы завинчивания

Медицинские и лабораторные устройства

• Шприцевые насосы

• Системы дозирования жидкостей

• Машины микродозирования

Робототехника

• Манипуляторы

• Поворотные системы камер

• Малые модули AGV/AMR

3D-печать и прототипирование

• Перемещение по осям X/Y/Z

• Двигатели экструдера

Текстильные и упаковочные машины

• Управление натяжением пряжи

• Прецизионные системы подачи

HDBMOTOR разрабатывает оптимизированные версии NEMA 17 для тяжёлых условий эксплуатации, продолжительного режима работы и высокотемпературных промышленных линий.

Почему выбирают шаговые двигатели HDB MOTOR NEMA 17?

• Промышленные материалы катушек

• Конструкция с низким шумом и вибрацией

• Опциональные редукторы, энкодеры и кастомные валы

• Инженерная поддержка OEM/ODM

• Быстрая доставка для серийных заказов

Нужна ли вам простая серийная модель или полностью индивидуальное решение, HDBMOTOR поставляет долговечные высокоточные двигатели NEMA 17 для ответственных систем автоматизации.

Заключение

A шаговый двигатель NEMA 17 является исключительно универсальным и широко распространённым типоразмером двигателя, применяемым в робототехнике, производстве, медицинском оборудовании, 3D-печати и прецизионной автоматизации. Благодаря идеальному балансу крутящего момента, компактных размеров и точности он остаётся одним из самых надёжных выборов для инженеров во всём мире. HDBMOTOR продолжает поставлять решения NEMA 17 промышленного класса с полными техническими описаниями и настраиваемыми функциями для профессиональных применений.
