Полное руководство по техническим описаниям шаговых двигателей NEMA 17: характеристики и применение

Введение

Шаговые двигатели NEMA 17 широко известны своей универсальностью и эффективностью в различных приложениях, включая робототехнику, станки с ЧПУ и автоматизацию. Понимание спецификаций из технических описаний этих двигателей критически важно для инженеров и OEM-покупателей, которые хотят эффективно использовать их возможности. В этом руководстве мы разберём ключевые аспекты шаговых двигателей NEMA 17: характеристики, области применения и то, как выбрать подходящий двигатель под ваши задачи.

Что такое шаговый двигатель NEMA 17?

Шаговый двигатель NEMA 17 — это тип электрического двигателя, который преобразует электрические импульсы в дискретные механические перемещения. Он классифицируется по размеру лицевой панели 1,7 дюйма (43,2 мм) квадратного сечения, что делает его популярным выбором для компактных конструкций. Двигатели NEMA 17 обычно отличаются высоким удерживающим моментом и точным управлением, что позволяет эффективно использовать их в системах, требующих точного позиционирования.

Ключевые характеристики шаговых двигателей NEMA 17

Шаговые двигатели NEMA 17 характеризуются набором ключевых параметров, включая:

• Момент удержания: Означает максимальный момент, который двигатель может выдержать без перемещения. Этот параметр имеет первостепенное значение в применениях, требующих точного позиционирования.

• Номинальный ток: Представляет максимальный ток, который выдерживает двигатель, влияя на создание крутящего момента.

• Угол шага: Угол поворота за один шаг, обычно 1,8 градуса для двигателей NEMA 17, что составляет 200 шагов на оборот.

• Конфигурации подключения: Обычно выпускаются в биполярной и униполярной конфигурациях, что влияет на метод управления.

Для более глубокого понимания управления этими двигателями см. нашу статью о как управлять шаговым двигателем с Arduino.

Применения шаговых двигателей NEMA 17

Шаговые двигатели NEMA 17 применяются в различных отраслях благодаря своей универсальности:

• 3D-печать: Широко применяется для привода осей X, Y и Z в принтерах, обеспечивая необходимое управление движением для аддитивного производства.

• Станки с ЧПУ: Применяются во фрезерных станках, гравировальных станках и лазерных резаках для точной резки и обработки деталей.

• Робототехника: Идеально для роборуки и применений «взять и поместить», где критичны точность позиции и повторяемость.

• Автоматизированные производственные линии: Полезно в сборочных системах, требующих надёжного управления перемещением и позиционированием.

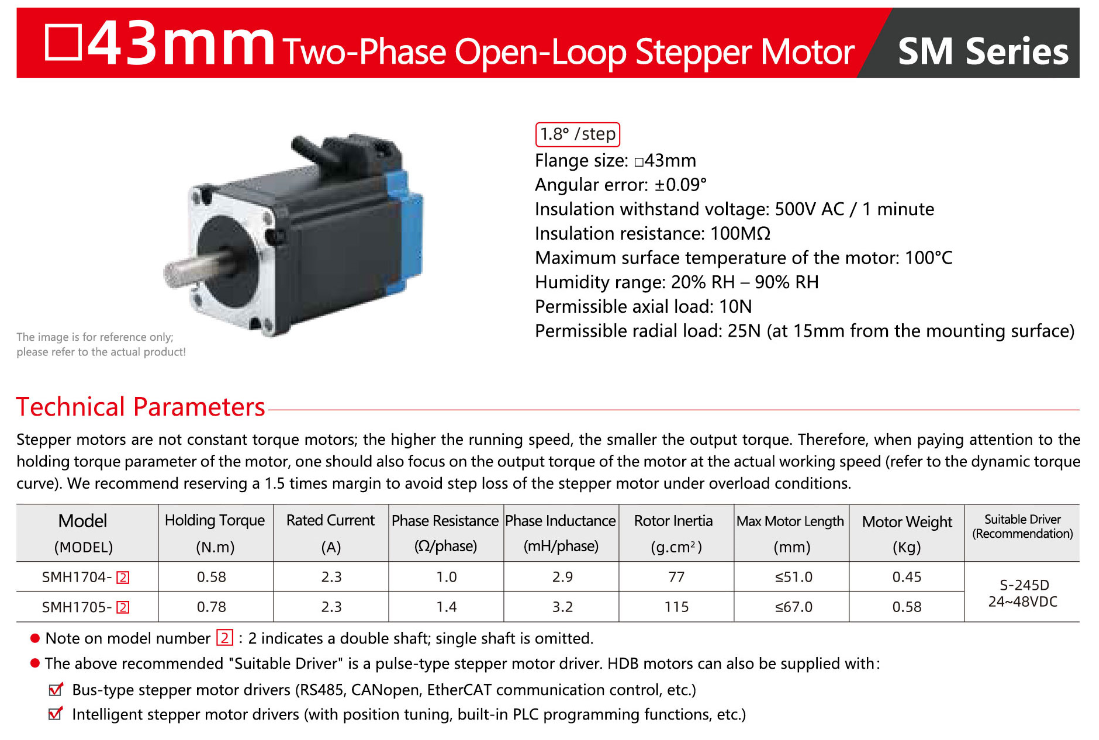

Как читать спецификацию шагового двигателя NEMA 17

При выборе шагового двигателя NEMA 17 важно понимать техническое описание. Ключевые разделы обычно включают:

1. Физические размеры: Информация о размере и весе двигателя.

2. Электрические характеристики: Включая напряжение, ток и сопротивление на фазу.

3. Технические характеристики: Такие как кривые момента и номиналы скорости.

4. Рекомендуемые условия эксплуатации: Диапазон температур и условия окружающей среды.

Использование технических описаний помогает покупателям оценивать рабочие характеристики и определять совместимость с конкретными применениями.

Сравнение с другими шаговыми двигателями

Для дополнительного понимания выбора подходящего шагового двигателя для разных применений изучите наш руководство по выбору шагового и серводвигателя.

Устранение распространённых проблем

Шаговые двигатели NEMA 17 могут сталкиваться с такими проблемами, как:

• Перегрев: Часто вызывается работой при чрезмерном токе. Решения включают настройку предела тока на драйвере.

• Потеря шагов: Может возникать из-за недостаточного тока или превышения скорости. Ключевым является правильная настройка драйвера.

Материалы по устранению неисправностей можно найти в нашей статье о решения проблемы перегрева.

Заключение

Шаговые двигатели NEMA 17 являются базовым компонентом во многих приложениях автоматизации и робототехники благодаря точному управлению, надёжной работе и простоте интеграции. Полное понимание их технических описаний позволит инженерам выбрать лучшие варианты для своих проектов, обеспечив оптимальную производительность.

Часто задаваемые вопросы

В1 Каков типичный момент удержания для шаговых двигателей NEMA 17?

Удерживающий момент шаговых двигателей NEMA 17 обычно достигает 45 Н·см в зависимости от конкретной модели и производителя.

В2 Как управлять шаговым двигателем NEMA 17 с помощью Arduino?

Шаговым двигателем NEMA 17 можно управлять с помощью платы Arduino в сочетании с подходящим драйвером, который формирует необходимые сигналы для управления шагами и направлением двигателя.

В3 В каких областях применения обычно используются шаговые двигатели NEMA 17?

Основные области применения включают 3D-принтеры, фрезерные станки с ЧПУ, роботизированные руки и автоматизированные сборочные системы, где точность и управление имеют первостепенное значение.

В4 Какие факторы влияют на характеристики шаговых двигателей NEMA 17?

Ключевые факторы — номинальный ток двигателя, угол шага и качество используемого драйвера. Важную роль также играют условия нагрузки и отвод тепла.

В5 Энергоэффективны ли шаговые двигатели NEMA 17?

Шаговые двигатели NEMA 17, как правило, эффективны в применениях, требующих точного управления, однако их энергопотребление может меняться в зависимости от способа управления и нагрузки.

В6 Что делать, если мой шаговый двигатель NEMA 17 перегревается?

Проверьте, что двигатель не перегружен по току и что настройки драйвера соответствуют номинальному току двигателя. Обеспечьте достаточное охлаждение и избегайте длительной работы с высокой нагрузкой.

В7 Как убедиться, что двигатель NEMA 17 правильно подобран для моего применения?

Понимание требований к нагрузке, необходимой скорости и способов управления имеет важное значение. Обращение к техническим описаниям и спецификациям помогает правильно подобрать типоразмер.
