Введение в бесколлекторные двигатели постоянного тока: принципы работы и применения

Бесщёточные двигатели постоянного тока (обычно называемые BLDC) широко признаны одной из наиболее эффективных и надёжных двигательных технологий, применяемых в современных системах управления движением. От промышленной автоматизации и робототехники до медицинского оборудования и электромобилей — бесщёточные двигатели постоянного тока играют ключевую роль в обеспечении точной, стабильной и долговечной работы.

В этом руководстве мы рассказываем, что представляют собой бесколлекторные двигатели постоянного тока, как они работают, каковы их основные преимущества и где они чаще всего применяются. Статья предназначена для инженеров, OEM-заказчиков и разработчиков продукции, которым нужны надёжные решения на базе двигателей.

Что такое бесколлекторные двигатели?

Бесколлекторные двигатели постоянного тока — это электрические двигатели, использующие электронную коммутацию вместо механических щёток. В отличие от традиционных коллекторных двигателей постоянного тока, бесколлекторные двигатели постоянного тока исключают физический контакт между электрическими компонентами, значительно снижая трение, износ и потери энергии.

Благодаря такой конструкции бесколлекторные двигатели постоянного тока обладают более высоким КПД, большим сроком службы и превосходной управляемостью, что делает их идеальными для сложных промышленных и коммерческих применений.

Как работают бесколлекторные двигатели?

Чтобы понять, как работают бесколлекторные двигатели постоянного тока, важно рассмотреть их внутреннюю конструкцию и метод управления.

Основные компоненты бесколлекторных двигателей

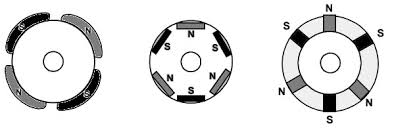

• Ротор с постоянными магнитами

• Статор с многофазными обмотками

• Электронный контроллер (драйвер или ESC)

Вместо щёток электронный контроллер подаёт питание на обмотки статора в точной последовательности. Положение ротора определяется с помощью датчиков Холла или бездатчиковых алгоритмов, что позволяет контроллеру создавать вращающееся магнитное поле, плавно приводящее ротор в движение.

Именно этот метод электронной коммутации — ключевая причина высокого КПД и стабильного движения бесколлекторных двигателей постоянного тока.

Ключевые преимущества бесколлекторных двигателей

Высокая эффективность

Бесколлекторные двигатели постоянного тока обычно достигают КПД выше 85–90% благодаря отсутствию трения щёток и сниженным электрическим потерям.

Долгий срок службы

Благодаря отсутствию изнашивающихся щёток бесколлекторные двигатели постоянного тока имеют значительно больший срок службы и сниженные затраты на обслуживание.

Точное управление моментом и скоростью

Усовершенствованные контроллеры двигателей обеспечивают точное регулирование скорости, момента и положения даже на низких скоростях.

Низкий шум и сниженный EMI

Бесколлекторные конструкции минимизируют механический шум и электромагнитные помехи, что важно для медицинских и лабораторных условий.

Высокая удельная мощность

Бесколлекторные двигатели постоянного тока обеспечивают высокий момент при компактных размерах, позволяя создавать компактные конструкции систем.

Типы бесколлекторных двигателей

Бесколлекторные двигатели с внутренним ротором

В двигателях с внутренним ротором ротор расположен внутри статора. Они способны работать на высоких скоростях и обычно применяются в вентиляторах, насосах и компактных устройствах.

Бесколлекторные двигатели с внешним ротором

Двигатели с внешним ротором обеспечивают более высокий крутящий момент на низких скоростях и широко применяются в робототехнике и системах автоматизации.

Бесколлекторные двигатели с датчиком и без

• Бесколлекторные двигатели с датчиками используют датчики Холла для точного управления на низкой скорости

• Бесколлекторные двигатели без датчиков полагаются на обнаружение противо-ЭДС и обеспечивают более простую конструкцию системы

Применения бесколлекторных двигателей

Промышленная автоматизация

Бесколлекторные двигатели постоянного тока широко применяются в конвейерах, AGV, упаковочных машинах и оборудовании точного позиционирования.

Робототехника

Роботизированные сочленения, коллаборативные роботы и мобильные роботы выигрывают благодаря плавности движения и точному управлению моментом бесколлекторных двигателей постоянного тока.

Медицинское оборудование

Медицинские приборы, такие как аппараты ИВЛ, инфузионные насосы и диагностическое оборудование, требуют низкого уровня шума, высокой надёжности и точного управления — идеальных условий для бесколлекторных двигателей постоянного тока.

Электромобили и мобильность

Электровелосипеды, электросамокаты и вспомогательные системы электромобилей используют бесколлекторные двигатели постоянного тока ради эффективности и долговечности.

Системы HVAC и энергетики

Вентиляторы, компрессоры и насосы используют бесколлекторные двигатели постоянного тока для снижения энергопотребления и соответствия современным стандартам эффективности.

Бесколлекторные и коллекторные двигатели постоянного тока

Как выбрать правильный бесколлекторный двигатель

• Требуемый момент и диапазон скорости

• Характеристики нагрузки и рабочий цикл

• Управление с датчиком или без датчика

• Напряжение источника питания

• Условия окружающей среды

Неправильный выбор двигателя может привести к перегреву, шуму или сокращению срока службы системы.

Почему выбрать HDBMOTOR для бесколлекторных двигателей?

HDBMOTOR специализируется на проектировании и производстве высокопроизводительных бесколлекторных двигателей постоянного тока для промышленных и OEM-применений. Мы поддерживаем заказчиков следующим:

• Индивидуальная разработка бесколлекторных двигателей

• Оптимизация момента и скорости

• Согласование драйвера и контроллера

• Стабильное серийное производство и долгосрочные поставки

Если вы переходите с коллекторных двигателей или разрабатываете новое изделие, наша инженерная команда поможет подобрать или адаптировать подходящее решение на базе бесколлекторного двигателя постоянного тока.

Свяжитесь с HDBMOTOR сегодня, чтобы обсудить требования вашего применения и получить профессиональную техподдержку.

Заключение

Бесколлекторные двигатели постоянного тока стали важнейшим компонентом современных систем управления движением благодаря своей эффективности, долговечности и возможностям точного управления. Понимание того, как работают BLDC-двигатели и где они применяются лучше всего, помогает инженерам принимать обоснованные решения и повышать характеристики систем.

Для получения профессиональной консультации по выбору двигателя или нестандартных решений сотрудничество с опытным производителем, таким как HDBMOTOR, обеспечивает долгосрочную надёжность и успех.
