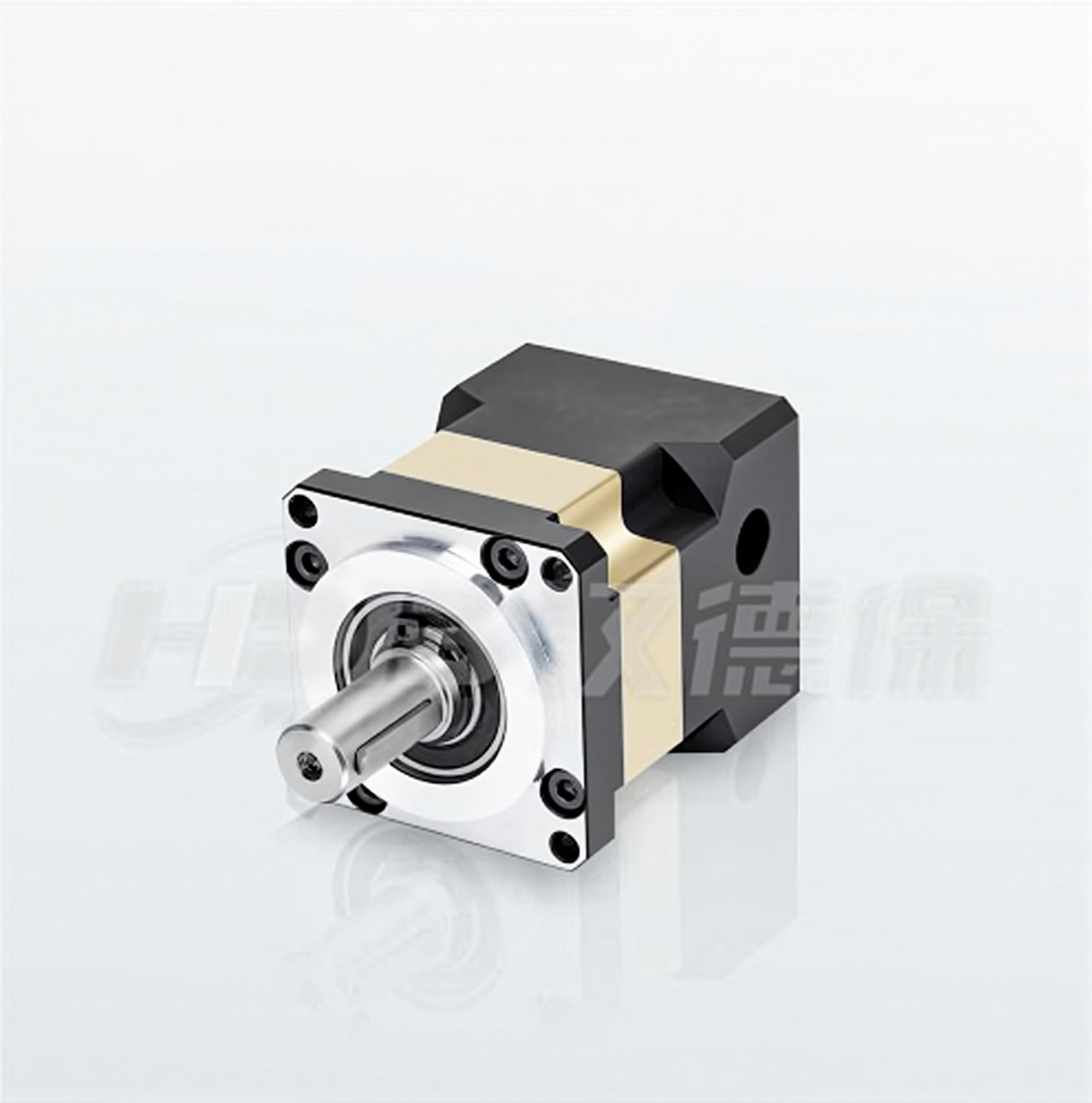

1. Высокая точность, низкий шум
Прецизионно шлифованные стальные шестерни обеспечивают точное зацепление, высокую соосность и низкий уровень шума
2. Компактный размер, высокий момент
Короткий и изящный корпус, крупные подшипники выдерживают более высокий крутящий момент
3. Упрощённая сборка, более плавная передача
Цельный входной вал с зажимным кольцом, простой и надёжный монтаж, более плавная передача движения
4. Низкое обслуживание, высокая экономичность
Смазка на весь срок службы, техническое обслуживание не требуется, низкие затраты на обслуживание
Совместимые характеристики
| Параметр | Единица | Этап 1 | Этап 2 | Примечания |
| Эффективность передачи | % | 96 | 94 | Средний срок службы: непрерывная работа при номинальной входной скорости и номинальном выходном моменте. Допустимое радиальное усилие: при выходной скорости 100 rpm точка приложения нагрузки на валу находится на расстоянии 10 mm от поверхности выходного фланца. Допустимое осевое усилие: при выходной скорости 100 rpm нагрузка прикладывается к центру выходного вала. Шум: измеряется при 3000 об/мин на холостом ходу на входе. |
| Длина корпуса L | mm | 51 | 62 | |
| Общая масса | kg | 0.25 | 0.35 | |
| Номинальная входная скорость | об/мин | ≤3000 | ||
| Макс. входная скорость | об/мин | ≤6000 | ||
| Крутильная жёсткость | Нм/угл. мин | 0.65 | ||
| Средний срок службы | Hr | ≥20000 | Примечания: 1.Возможна кастомизация для повышенных требований по радиальной или осевой нагрузке. 2.Возможна кастомизация для снижения шума с небольшим уменьшением точности. 3.Пожалуйста, сообщите сотрудникам отдела продаж HDB перед заказом изделий со специальными параметрами. | |
| Допустимая радиальная сила | N(макс) | 300 | ||
| Допустимая осевая сила | N(макс) | 100 | ||
| Уровень шума | dB(A) | ≤55 | ||
| Рабочая температура | ℃ | -10℃±90℃ | ||
| Степень защиты | IP54 | |||
| Lubrication | Полностью синтетическая смазка, смазка на весь срок | |||
Технические характеристики
| Модель | Передаточное отношение (Nвх/Nвых) | Люфт (угл. мин) | Этап | Номинальный выходной момент (N·m) | Макс. допустимый выходной момент (N·m) | Выходной момент аварийного тормоза (N·m) | Инерция вращения (Kg·cm²) |
| PF42-004 | 4/1 | P1 ≤ 8 P2 ≤ 15 (без нагрузки) | 1 | 9 | 2× номинальный выходной момент | 2× номинальный выходной момент | 0.016 |
| PF42-005 | 5/1 | P1 ≤ 8 P2 ≤ 15 (без нагрузки) | 9 | 0.016 | |||
| PF42-007 | 7/1 | P1 ≤ 8 P2 ≤ 15 (без нагрузки) | 5.8 | 0.019 | |||
| PF42-010 | 10/1 | P1 ≤ 8 P2 ≤ 15 (без нагрузки) | 5.6 | 0.017 | |||
| PF42-016 | 16/1 | P1 ≤ 15 P2 ≤ 20 (без нагрузки) | 2 | 12 | 0.016 | ||
| PF42-020 | 20/1 | P1 ≤ 15 P2 ≤ 20 (без нагрузки) | 12 | 0.015 | |||
| PF42-025 | 25/1 | P1 ≤ 15 P2 ≤ 20 (без нагрузки) | 10.5 | 0.007 | |||
| PF42-028 | 28/1 | P1 ≤ 15 P2 ≤ 20 (без нагрузки) | 10.5 | 0.005 | |||
| PF42-035 | 35/1 | P1 ≤ 15 P2 ≤ 20 (без нагрузки) | 10.5 | 0.007 | |||
| PF42-040 | 40/1 | P1 ≤ 15 P2 ≤ 20 (без нагрузки) | 10.5 | 0.005 | |||
| PF42-050 | 50/1 | P1 ≤ 15 P2 ≤ 20 (без нагрузки) | 10 | 0.005 | |||
| PF42-070 | 70/1 | P1 ≤ 15 P2 ≤ 20 (без нагрузки) | 10 | 0.005 |
Уведомление

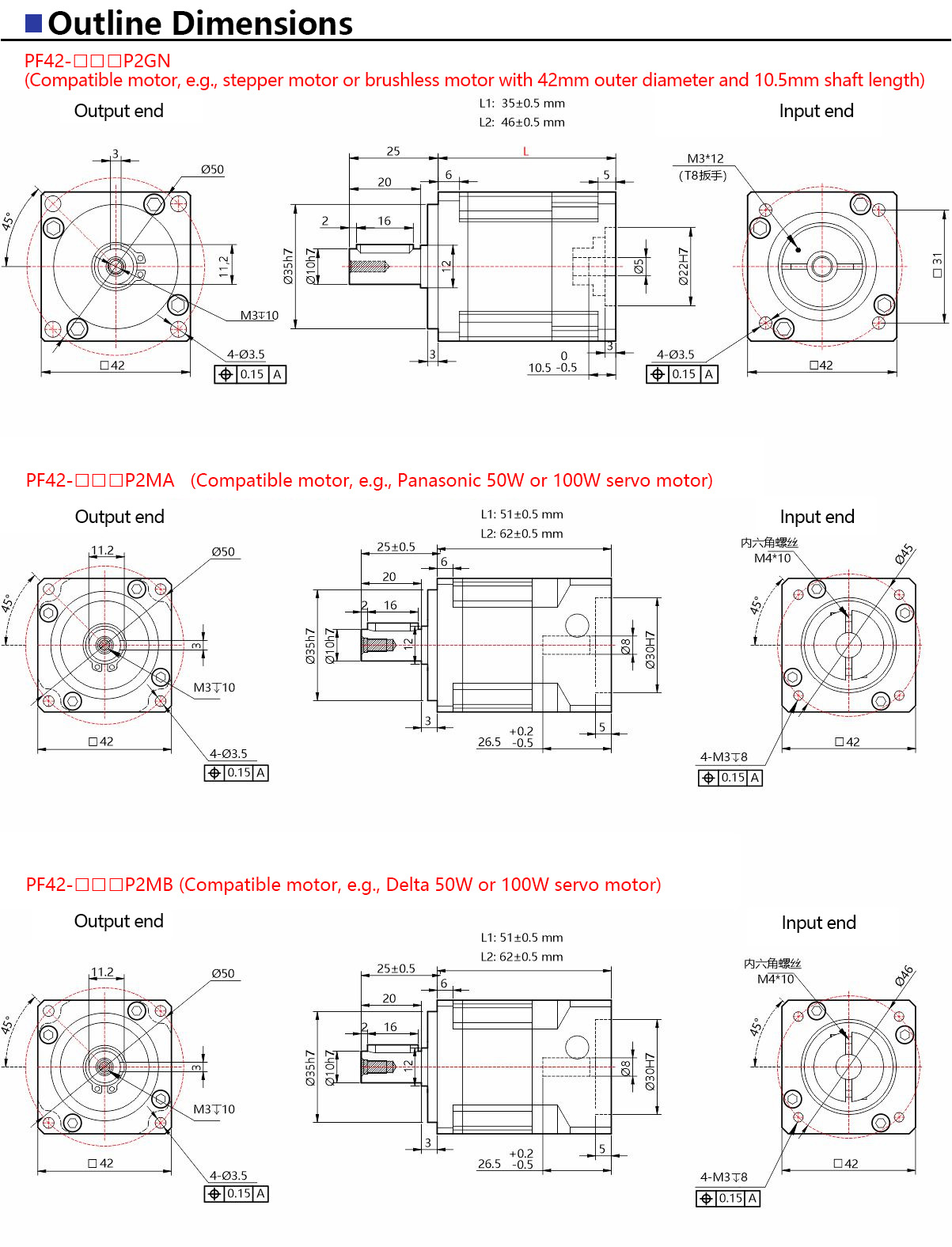

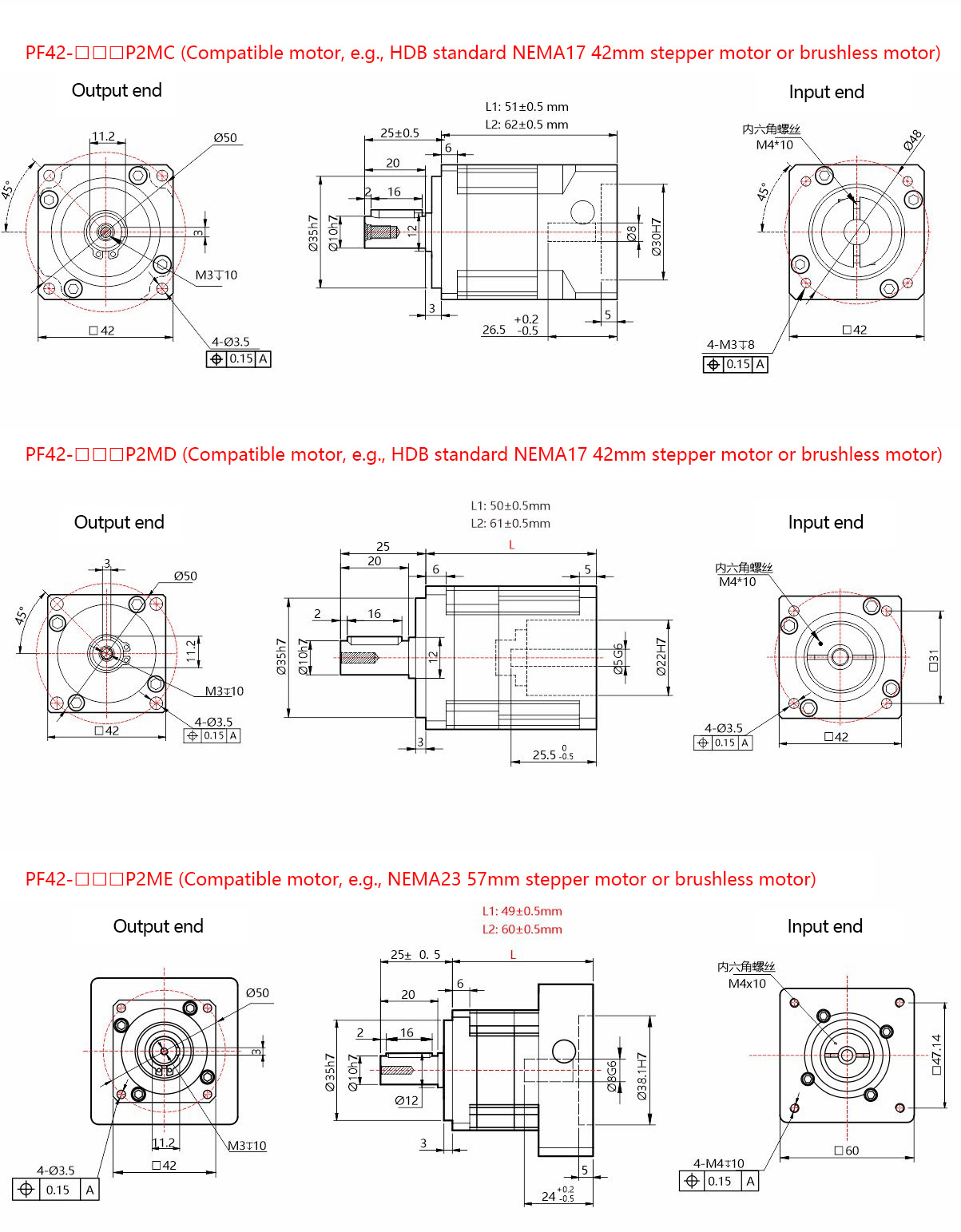

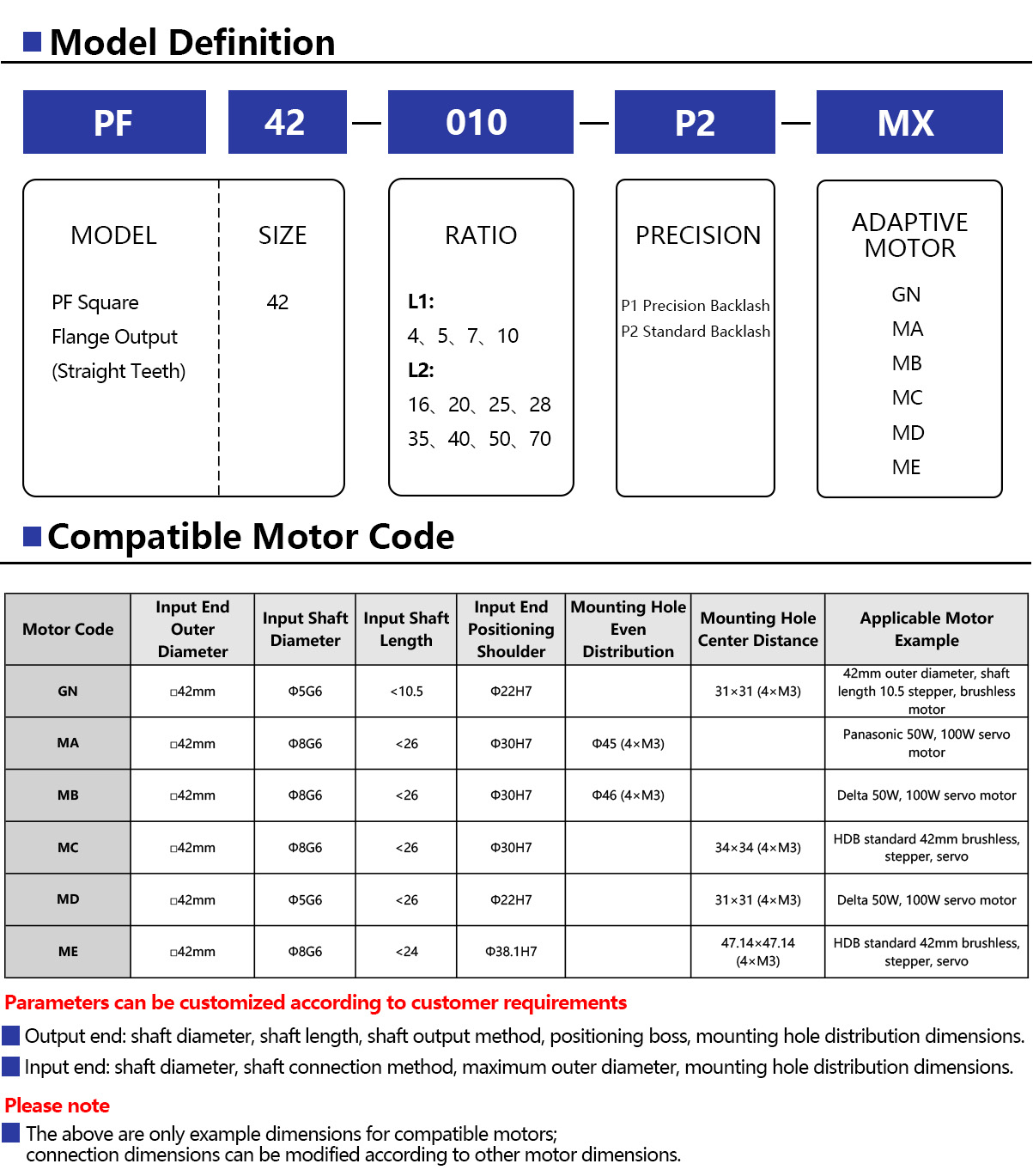

■ Выше приведены только сокращённые обозначения моделей. Перед заказом внимательно сверьтесь с руководством на изделие, чтобы узнать полное обозначение модели редуктора.
■ Эта серия продукции может обеспечить заказчикам более высокую точность, больший номинальный выходной момент и другие требуемые передаточные отношения. По более высоким требованиям обращайтесь к специалистам отдела продаж HDB.
■ Модели с трёхступенчатым передаточным отношением могут быть изготовлены на заказ для оптовых заказчиков. По конкретным передаточным отношениям обращайтесь к специалистам отдела продаж HDB.
