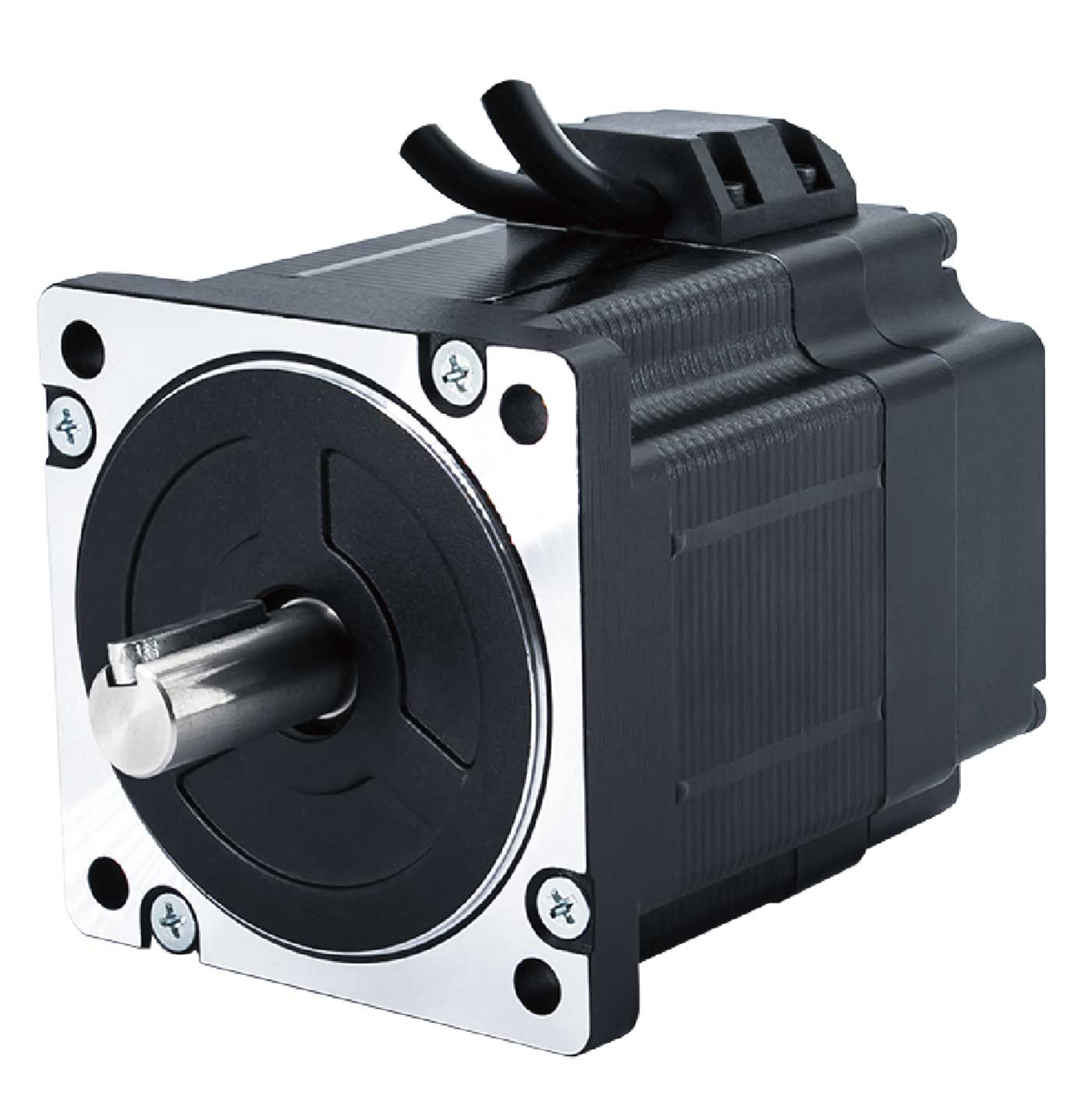

86mm Closed-Loop-Stepper-Motor поставляется в двух различных исполнениях. Конкретные параметры приведены в таблице ниже. Вы можете скачать соответствующий PDF, чтобы ознакомиться с габаритными чертежами изделия под таблицей.
| Спецификация | CLM3402 | CLM3403 | CLM3404 |
|---|---|---|---|
| Фаза | 2 | 2 | 2 |
| Угол шага | 1.8° | 1.8° | 1.8° |
| Ошибка угла шага (без нагрузки) | ±0,09° или меньше | ±0,09° или меньше | ±0,09° или меньше |
| Номинальное напряжение | 2.7 V | 2.7 V | - |
| Число линий энкодера | - | - | 1000 строк |
| Номинальный ток | 6.0 A | 6.0 A | 6.0 A |
| Сопротивление (фаза) | 0.44 Ω ±10% | 0.45 Ω ±10% | 0.65 Ω ±10% |
| Индуктивность (фаза) | 2.1 mH ±20% | 3.9 mH ±20% | 7.5 mH ±20% |
| Момент удержания | 4.5 N·m | 8.8 N·m | 12 N·m |
| Инерция ротора | ≈ 1800 g·cm² | ≈ 3600 g·cm² | ≈ 5400 g·cm² |
| Радиальное биение | - | - | 0,025 мм (нагрузка 450 г) |
| Осевое биение | - | - | 0,005 мм (нагрузка 920 г) |
| Номинальный режим работы | Непрерывный | Непрерывный | Непрерывный |
| Срок службы (часы) | Более 5000 ч | Более 5000 ч | Более 5000 ч |
| Повышение температуры | Ниже 80 K | Ниже 80 K | Ниже 80 K |
| Напряжение изоляции | 500 В перем. тока | 500 В перем. тока | 500 В перем. тока |
| Сопротивление изоляции | Более 100 МОм | Более 100 МОм | Более 100 МОм |
| Класс изоляции | B | B | B |
| Диапазон рабочей температуры | -20°C ~ +50°C | -20°C ~ +50°C | -20°C ~ +50°C |
| Диапазон рабочей влажности | 20% ОВ ~ 90% ОВ | 20% ОВ ~ 90% ОВ | 20% ОВ ~ 90% ОВ |
| Диапазон температуры хранения | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C |
| Диапазон влажности хранения | 15% ОВ ~ 95% ОВ | 15% ОВ ~ 95% ОВ | 15% ОВ ~ 95% ОВ |
| Чертёж технических параметров |
