Как выбрать бесколлекторные двигатели постоянного тока для промышленного применения

Введение

Бесколлекторные двигатели постоянного тока (BLDC-двигатели) стали основой современной автоматизации, робототехники и прецизионных систем управления. Их высокая эффективность, долгий срок службы и высокоскоростные характеристики делают их предпочтительным выбором для инженеров и OEM-покупателей.

В отличие от традиционных коллекторных двигателей, BLDC-двигатели исключают механическую коммутацию, заменяя её электронным управлением. Это даёт меньшие затраты на обслуживание, более высокую надёжность и лучшие характеристики в тяжёлых условиях.

Если вы оцениваете поставщиков или выбираете двигатели для своего следующего проекта, критически важно понимать технические аспекты и соответствие применению. Это руководство содержит полный инженерный разбор, который поможет вам принять правильное решение о покупке.

Для более глубокого изучения технических основ вы также можете ознакомиться с нашим руководство по принципам работы бесколлекторных двигателей.

Что такое бесколлекторные двигатели?

Бесколлекторные двигатели постоянного тока — это двигатели с электронной коммутацией, в которых вместо щёток используются постоянные магниты и контроллер. Контроллер направляет ток через обмотки статора, создавая вращающееся магнитное поле, которое приводит ротор в движение.

Эта конструкция устраняет трение щёток, значительно улучшая долговечность и эффективность.

Схема управления BLDC-двигателем

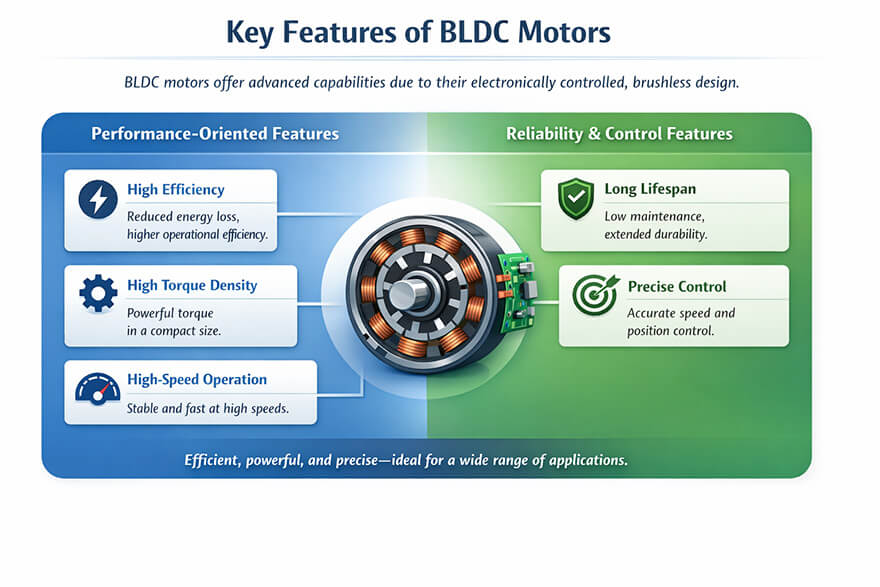

Ключевые характеристики:

• Высокая эффективность (обычно 85–95%)

• Низкий уровень шума

• Долгий срок службы

• Высокоскоростные возможности

• Точное управление с системами обратной связи

По сравнению с традиционными двигателями системам BLDC для работы требуются драйверы. Эти драйверы электронно управляют скоростью, моментом и направлением, что делает их идеальными для систем автоматизации.

Для инженеров, проектирующих системы движения, понимание интеграции управления не менее важно, чем выбор двигателя.

Ключевые преимущества бесколлекторных двигателей

Бесколлекторные двигатели предлагают несколько преимуществ, напрямую влияющих на производительность и эксплуатационные затраты.

1. Высокая энергоэффективность

BLDC-двигатели минимизируют потери энергии благодаря отсутствию щёток. Это делает их идеальными для применений с батарейным питанием и чувствительных к энергопотреблению.

Для высокоэффективных промышленных решений изучите наш ассортимент бесколлекторных двигателей.

2. Низкие эксплуатационные расходы

Отсутствие щёток означает отсутствие изнашиваемых компонентов, что снижает время простоя и затраты на обслуживание.

3. Высокая скорость и динамический отклик

Двигатели BLDC могут работать на очень высоких скоростях с отличными характеристиками ускорения.

4. Тихая работа

Отсутствие механической коммутации обеспечивает низкий уровень шума, что критически важно для медицинских и сервисных роботов.

5. Компактная конструкция с высокой удельной мощностью

Они обеспечивают большую мощность на единицу размера по сравнению с традиционными двигателями.

Бесколлекторные, шаговые и серводвигатели

Выбор подходящего типа двигателя зависит от требований вашего применения. Ниже приведена сравнительная таблица:

Для применений позиционирования, где достаточно управления с разомкнутым контуром, рассмотрите решения шаговых двигателей разомкнутого контура.

Для более глубокого инженерного сравнения см. наш руководство по сравнению двигателей.

Ключевые характеристики для оценки перед покупкой

Выбор подходящего двигателя BLDC требует понимания нескольких ключевых параметров:

Момент и скорость

Момент определяет способность двигателя работать с нагрузкой, а скорость — эксплуатационные характеристики.

Номинальные напряжение и ток

Обеспечьте совместимость с вашим блоком питания и системой драйвера.

Эффективность и тепловые характеристики

Более высокий КПД снижает тепловыделение и повышает долговечность системы.

Метод управления

Двигателям BLDC требуются контроллеры — без датчиков или с датчиками в зависимости от требований к точности.

Условия окружающей среды

Учитывайте степень защиты IP, диапазон температур и условия эксплуатации.

Для подробного выбора параметров обратитесь к нашему руководство по выбору инженерных параметров.

Распространённые промышленные применения BLDC

Бесщёточные двигатели постоянного тока широко применяются в различных отраслях благодаря своей универсальности.

Робототехника и системы AGV

Бесколлекторные двигатели постоянного тока (BLDC) обеспечивают высокий КПД и точное регулирование скорости, что идеально для автономных систем.

Системы HVAC

Энергоэффективность делает их пригодными для вентиляторов и компрессоров.

Медицинское оборудование

Низкий уровень шума и надёжность имеют важное значение в медицинских применениях.

Промышленная автоматизация

Используется в конвейерах, приводах и системах ЧПУ.

Для примеров реального внедрения изучите примеры применения робототехники с BLDC.

Интеграция с редукторами и системами движения

Во многих применениях BLDC-двигатели комбинируют с редукторами для увеличения момента и улучшения управления.

Планетарные редукторы применяются часто благодаря компактным размерам и высокому КПД.

Преимущества интеграции:

• Увеличенный выходной момент

• Улучшенная работа с нагрузкой

• Сниженные требования к размеру двигателя

• Лучшее управление скоростью

Для компактных решений с высоким моментом рассмотрите интеграция планетарного редуктора с двигателем.

Системы управления и драйверы для BLDC

Для работы бесколлекторным двигателям постоянного тока требуются электронные контроллеры. Эти контроллеры управляют коммутацией, скоростью и крутящим моментом.

Типы управления:

• Бездатчиковое управление (экономичное)

• Управление на основе датчиков Холла

• Прецизионное управление на основе энкодера

Ключевые соображения:

• Стратегия ШИМ-управления

• Точность обратной связи

• Коммуникационные протоколы

Понимание управления двигателем необходимо для стабильности системы и оптимизации производительности.

Как выбрать правильного поставщика BLDC

Выбор надёжного поставщика так же важен, как и выбор подходящего двигателя.

Ключевые факторы:

• Возможности инженерной поддержки

• Варианты индивидуальной настройки

• Сертификаты качества

• Производственная мощность

• Надёжность сроков поставки

Соображения для OEM:

• Индивидуальная конструкция вала

• Модификации напряжения и обмотки

• Интеграция с драйверами и редукторами
