Шаговые двигатели: полное техническое руководство для промышленного применения

Шаговые двигатели обеспечивают точное инкрементное вращательное движение в системах промышленной автоматизации, преобразуя цифровые импульсы в точные положения вала без датчиков обратной связи.Инженеры-конструкторы и OEM-заводы полагаются на них для управления без обратной связи в станках с ЧПУ, робототехнике и упаковочном оборудовании, где критична точность позиционирования вплоть до шагов 0,9°.

В отличие от коллекторных двигателей постоянного тока, шаговые двигатели в некоторых конструкциях удерживают позицию под нагрузкой даже при отключённом питании, что делает их идеальными для применений с высоким удерживающим моментом в системах управления движением. HDBMotor предлагает гибридные шаговые двигатели стандарта NEMA, оптимизированные для рынков США, Германии, Европы и Южной Кореи, сочетающие стоимость, момент и надёжность, важные для промышленных интеграторов.

Эта базовая страница охватывает основы шаговых двигателей, их типы, рабочие характеристики, критерии выбора и стратегии OEM-закупок, помогая менеджерам по закупкам создавать надёжные системы автоматизации.

Как работают шаговые двигатели

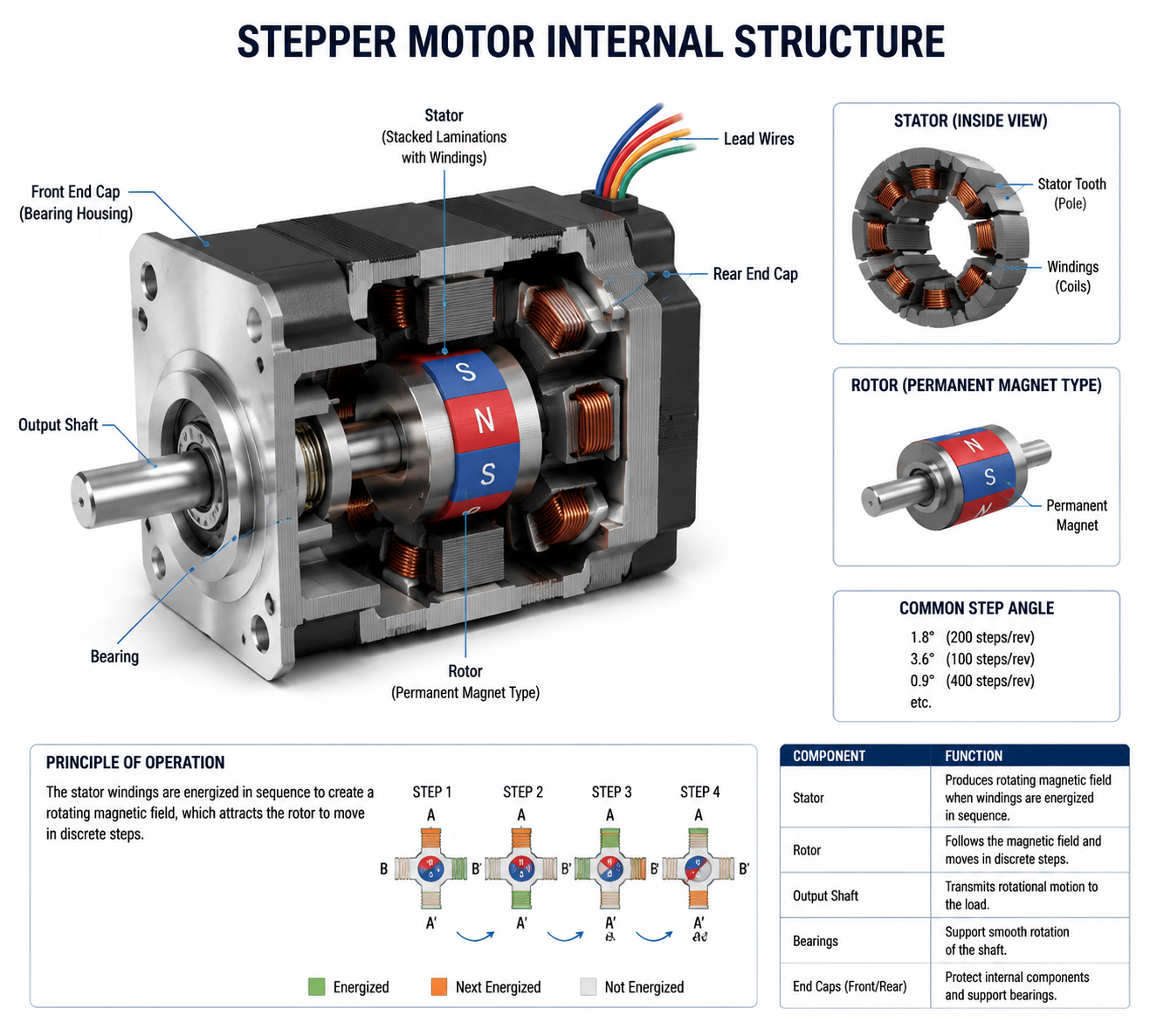

Шаговые двигатели работают за счёт последовательной подачи питания на обмотки статора, создавая вращающиеся магнитные поля, которые ориентируют ротор дискретными шагами. Каждый электрический импульс поворачивает вал на фиксированный угол, обычно 1.8° при 200 шагах на оборот, обеспечивая цифровое управление позицией без энкодеров.

Статор имеет несколько пар полюсов с обмотками, а ротор — на постоянных магнитах, реактивный или гибридный — фиксируется в согласованном положении за счёт электромагнитного притяжения. Драйверы интерпретируют сигналы «шаг/направление», задавая последовательность протекания тока по фазам и обеспечивая плавное или микрошаговое движение в зависимости от режима управления.

Принцип работы шагового двигателя

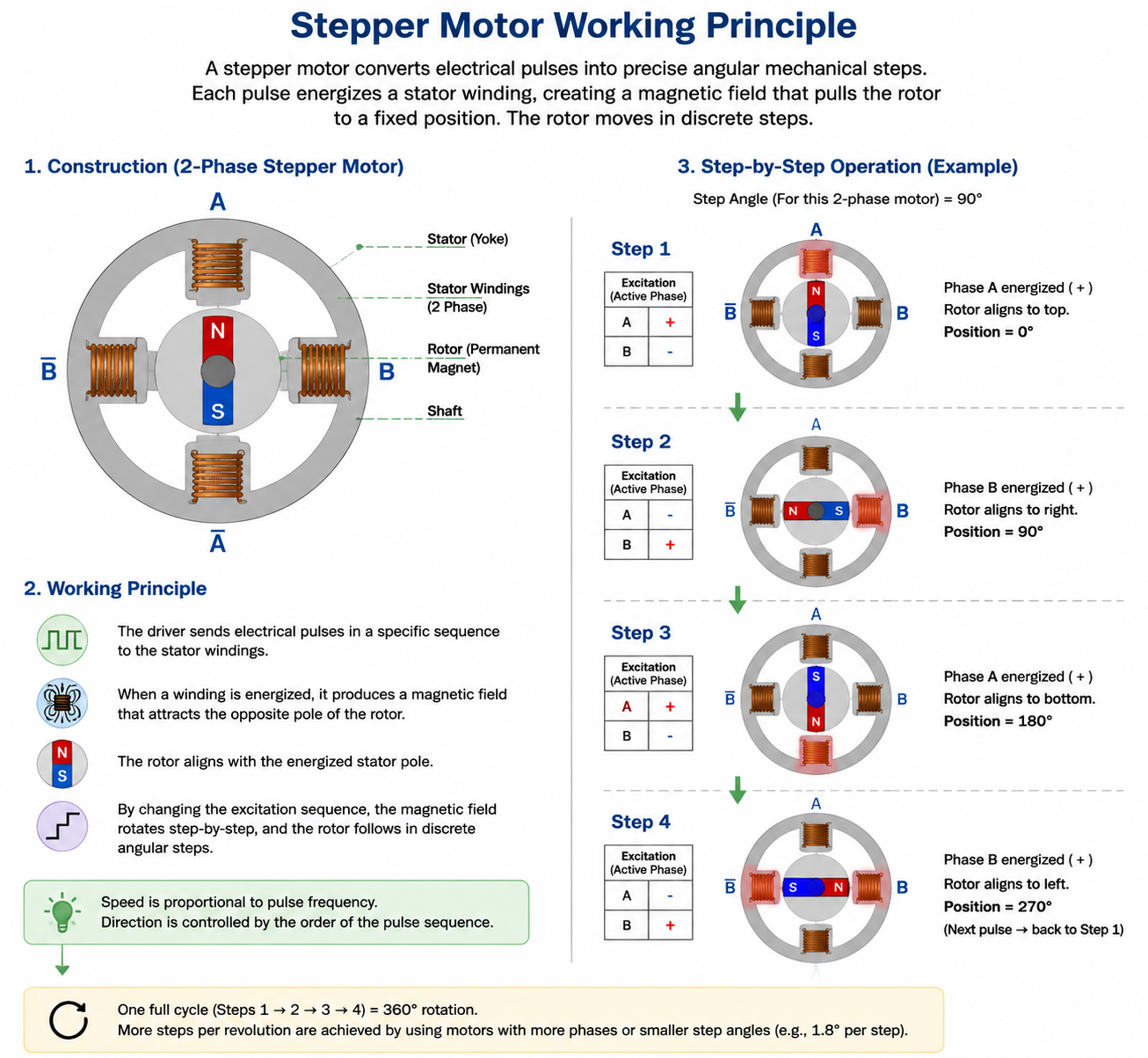

В основе принцип опирается на электромагнитное совмещение: ток в обмотках статора создаёт магнитное поле; ротор ориентирует свои полюса или зубцы так, чтобы минимизировать магнитное сопротивление. Последовательная подача питания на фазы — полный шаг, половинный шаг или микрошаг — вращает поле, пошагово увлекая ротор.

В биполярных гибридных двигателях драйверы H-моста меняют полярность тока в каждой катушке для создания двунаправленных полей, максимально используя момент всех обмоток. Частота импульсов определяет скорость, а ток ограничивает момент; резонанс возникает на частоте 50-150 Hz без демпфирования.

Для избранного фрагмента: шаговые двигатели работают, преобразуя электрические импульсы в точные механические шаги посредством последовательного возбуждения катушек статора, при котором магнитное поле вращается, выравнивая ротор.

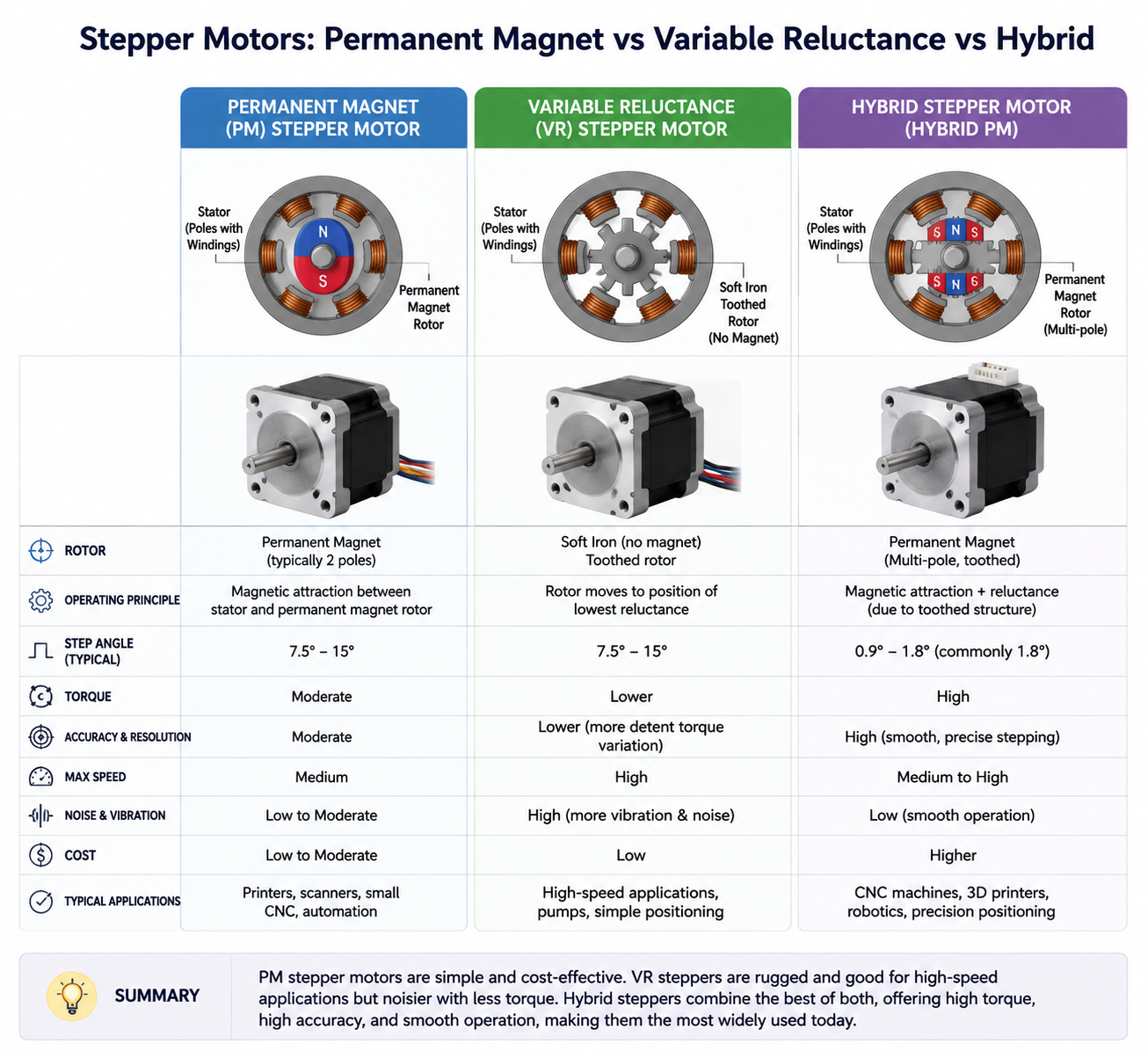

Постоянный магнит

Шаговые двигатели с постоянными магнитами (PM) используют аксиальные магниты в роторе для создания фиксирующего момента, что подходит для низкоскоростных применений с высоким удерживающим моментом, например для печатающих головок принтеров. Они обеспечивают хороший момент, но имеют меньшее разрешение (часто шаг 7,5°) и скорость по сравнению с гибридными.

Переменный реактанс

Роторы с переменным магнитным сопротивлением (VR) представляют собой зубчатое мягкое железо, которое выравнивается так, чтобы минимизировать путь магнитного сопротивления без использования магнитов. Высокая скорость и разрешение, но отсутствует момент фиксации; применяются в прецизионных приборах.

Гибридные шаговые двигатели

Гибридные конструкции сочетают ротор с постоянными магнитами с зубчатыми наконечниками и статором, обеспечивая превосходный момент, разрешение (0,9°–1,8°) и скорость — они доминируют в промышленных типоразмерах NEMA. Гибридные двигатели HDBMotor отлично зарекомендовали себя в ЧПУ и робототехнике с минимальной потерей шагов под нагрузкой.

Угол шага и разрешение

Угол шага θ = 360° / (шагов на оборот), например 1,8° для двигателей с 200 шагами. Разрешение повышается за счёт микрошага: 1/16 даёт 3200 шагов/об или 0,1125°.

Формула: шагов/об = фазы × зубцы ротора / m (микрошаги). Инженеры рассчитывают согласование нагрузки: разрешение (град/шаг) = 360 / шагов/об. Для высокоточных OEM-применений используйте гибридные двигатели с шагом 0,9°.

Объяснение кривых момента

Скоростно-моментные кривые показывают располагаемый момент в зависимости от частоты импульсов: pull-in (пуск/останов) максимален на низкой скорости и снижается по гиперболе; pull-out (установившийся режим) выше, но требует разгона. Резонансный провал на 100-200 шагов/с требует микрошага или демпферов.

Области кривой: постоянный момент до ~200 RPM, затем индуктивный спад. Для высокоскоростных применений выбирайте драйверы с повышенным напряжением, чтобы получить более пологую кривую.

Момент удержания и рабочий момент

Удерживающий момент (статический) максимален при нулевой скорости и полном токе, удерживая нагрузку без движения. Рабочий момент (pull-out) снижается с ростом скорости из-за индуктивности и противо-ЭДС; момент pull-in ниже при прямом пуске.

В промышленном применении удержание подходит для зажимов, а вращение — для приводов осей; обеспечьте нагрузку <80% от момента выхода из синхронизма на максимальной скорости. Гибридные двигатели NEMA 23-42 обеспечивают удерживающий момент 2-15 Н·м.

Типоразмеры шаговых двигателей NEMA

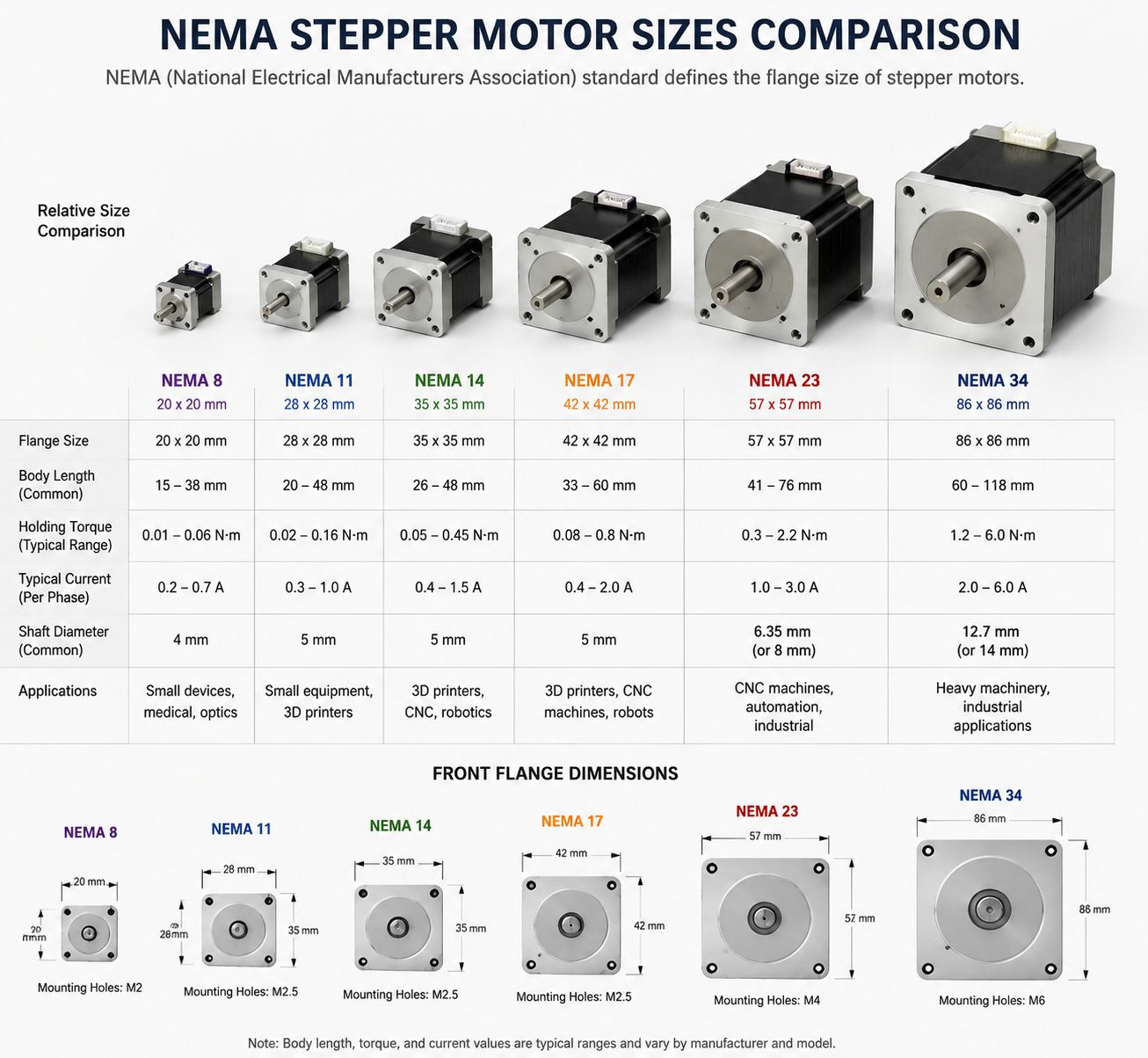

Стандарты NEMA определяют размеры фланца: NEMA 17 (42mm) для лёгкого ЧПУ, NEMA 23 (57mm) для средних маршрутизаторов. Более крупные NEMA 34/42 рассчитаны на тяжёлые промышленные нагрузки.

Узнайте различия NEMA 17 и NEMA 23 для вашего проекта.

Шаговые двигатели замкнутого контура

Замкнутый контур добавляет энкодеры для обратной связи, устраняя пропущенные шаги и повышая момент на высоких скоростях по сравнению с разомкнутым контуром. Идеально для динамичных нагрузок в робототехнике; системы HDBMotor с замкнутым контуром сохраняют 100% точность.

Преимущества: более высокая скорость/момент, КПД; недостатки: стоимость, сложность. См. страницу наших шаговых двигателей с замкнутым контуром.

Драйверы шаговых двигателей

Драйверы обеспечивают ограничение тока, микрошаг (1/256) и интерфейсы (step/dir, PWM). Для гибридных двигателей — биполярные H-мосты; выбор по току двигателя (1-10A).

Чопперные типы регулируют момент; продвинутые ИС, такие как MP6501A, предотвращают перегрев. Изучите драйверы.

Основы подключения шагового двигателя

Биполярный: 4 провода (две катушки A+/A-, B+/B-); униполярный: 5–6 с центральными отводами. Последовательность: 1-2-3-4 для полного шага по часовой стрелке.

Неправильная проводка вызывает вибрацию; используйте схемы A4964 для проверки. Подробности в руководстве по проводке.

Технология микрошага

Микрошаг синусоидально изменяет фазовые токи для разрешения 1/32 и выше, снижая резонанс и вибрацию. Компромисс: меньший момент на шаг и возможный пропуск шагов на предельных режимах.

Необходимо для плавной работы ЧПУ; драйверы, такие как TMC2209, обеспечивают 256 микрошагов.

Применения шаговых двигателей

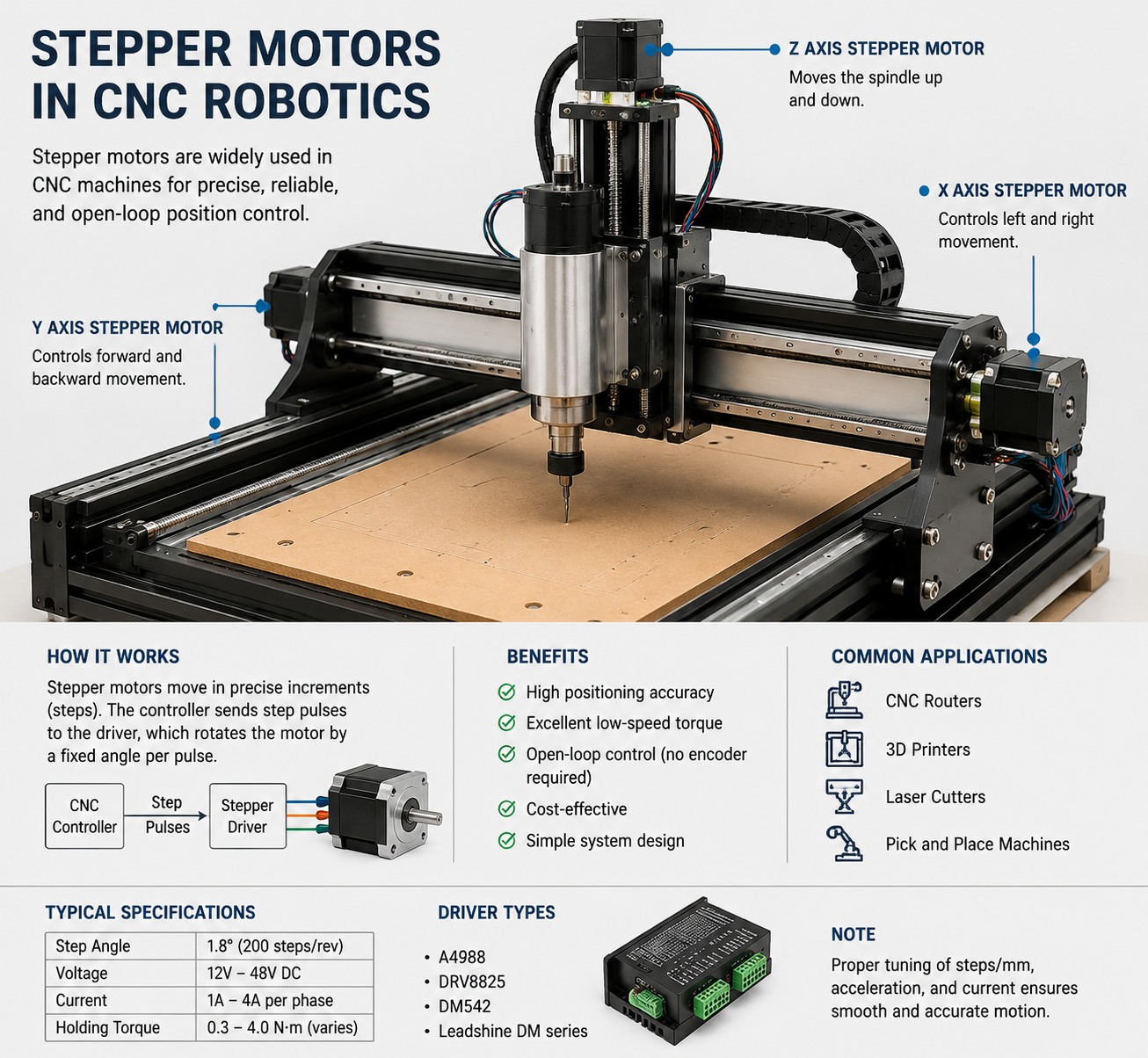

ЧПУ

Позиционирование по осям XY/Z; гибриды NEMA 23 для жёсткости.

Робототехника

Привод суставов; точные шаги для конечных эффекторов.

Медицинское оборудование

Дозирование насоса, столы сканеров; гигиеничные гибриды.

Упаковочное оборудование

Заполнение/герметизация индексации; высокие циклы.

АГВ

Привод колёс/навигация; замкнутый контур для нагрузок.

Шаговый и серводвигатель

Шаговые двигатели — для позиционирования, чувствительного к стоимости; сервоприводы — для скорости. Полное сравнение с сервоприводом.

Руководство по выбору шагового двигателя

1. Рассчитайте момент нагрузки + инерцию + ускорение.

2. Подберите NEMA/удержание >1,5x нагрузки.

3. Проверьте кривую скорость-момент.

4. Ток/напряжение драйвера.

5. Микрошаги для разрешения. HDBMotor — консультация по индивидуальным решениям. См. калькулятор крутящего момента.

Распространённые проблемы шаговых двигателей

• Потерянные шаги: перегрузка > выпадания.

• Перегрев: высокий ток, плохое охлаждение.

• Резонанс: вибрация 100Гц; микрошаг/демпфирование.

Устранение неисправностей: проверьте проводку и скорость разгона. Руководство: способы устранения перегрева.

Руководство по закупкам OEM и промышленности

Оценивайте фабрики по ISO, MOQ, срокам поставки, кастомизация (валы/шестерни). HDBMotor: более 20 лет, доставка по всему миру, инженерная поддержка для США/ЕС/Кореи.

Частые вопросы

Как работают шаговые двигатели?

Путём последовательного возбуждения катушек, создающего вращающиеся поля для выравнивания шагов.

Что такое шаговый двигатель замкнутого контура?

Разомкнутый контур с обратной связью энкодера для коррекции.

Шаговый или серводвигатель?

Шаговые: простота и момент на низких скоростях; серво: точность на высоких скоростях.

Что такое момент удержания?

Макс. статический момент в покое.

NEMA 17 или 23?

17: лёгкий режим; 23: больший момент.

Как рассчитать момент шагового двигателя?

Нагрузка + трение + ускорение; инструменты здесь.

Почему шаговые двигатели перегреваются?

Постоянное потребление тока; используйте чопперы, радиаторы.

Что такое микрошаг?

Дробные шаги через модуляцию тока.

Лучший шаговый двигатель для ЧПУ?

Гибридный NEMA 23, драйвер 2-4А.

Цвета проводов шагового двигателя?

Биполярный: A+ зелёный, A- красный, B+ синий, B- чёрный обычно.

Заключение

Шаговые двигатели являются основой промышленного управления движением, обеспечивая непревзойдённую уверенность в позиции и крутящем моменте. Сотрудничайте с HDBMotor, получая адаптированные решения для развития вашей автоматизации. Запросите инженерную консультацию сегодня.
