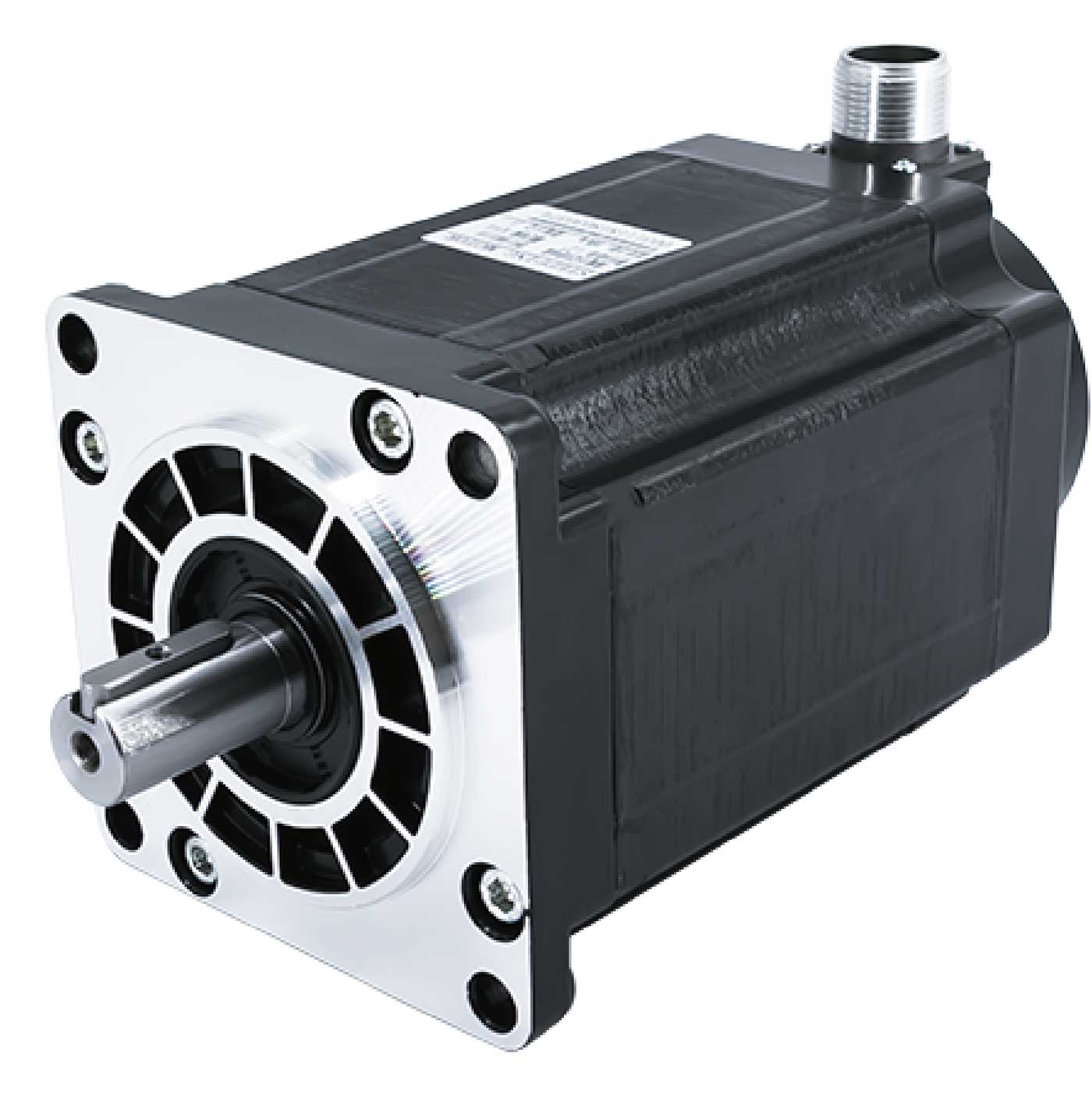

110mm 3-phase open-loop stepper motor поставляется в трёх различных исполнениях. Конкретные параметры приведены в таблице ниже. Вы можете скачать соответствующий PDF, чтобы ознакомиться с габаритными чертежами изделия под таблицей.
| Спецификация | SMC4201 | SMC4202 | SMC4203 |
|---|---|---|---|
| Фаза | 3 | 3 | 3 |
| Угол шага | 1.2° | 1.2° | 1.2° |
| Ошибка угла шага (без нагрузки) | ±0,06° или меньше | ±0,06° или меньше | ±0,06° или меньше |
| Напряжение | 6.0 V | 6.0 V | 6.0 V |
| Ток | 6.0 A | 6.0 A | 6.0 A |
| Сопротивление (фаза) | 1.0 Ω ±10% | 1.3 Ω ±10% | 1.3 Ω ±10% |
| Индуктивность (фаза) | 14.5 mH ±20% | 17 mH ±20% | 22 mH ±20% |
| Момент удержания | 12 N·m | 16 N·m | 20 N·m |
| Инерция ротора | ≈ 9720 g·cm² | 14800 g·cm² | ≈ 17400 g·cm² |
| Повышение температуры | Ниже 80 K | Ниже 80 K | Ниже 80 K |
| Напряжение изоляции | 500 В перем. тока | 500 В перем. тока | 500 В перем. тока |
| Сопротивление изоляции | Более 100 МОм | Более 100 МОм | Более 100 МОм |
| Класс изоляции | B | B | B |
| Диапазон рабочей температуры | -20°C ~ +50°C | -20°C ~ +50°C | -20°C ~ +50°C |
| Диапазон рабочей влажности | 20% ОВ ~ 90% ОВ | 20% ОВ ~ 90% ОВ | 20% ОВ ~ 90% ОВ |
| Диапазон температуры хранения | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C |
| Диапазон влажности хранения | 15% ОВ ~ 95% ОВ | 15% ОВ ~ 95% ОВ | 15% ОВ ~ 95% ОВ |
| Номинальный режим работы | Непрерывный | Непрерывный | Непрерывный |
| Срок службы (часы) | Более 5000 ч | Более 5000 ч | Более 5000 ч |
| Чертёж технических параметров |
