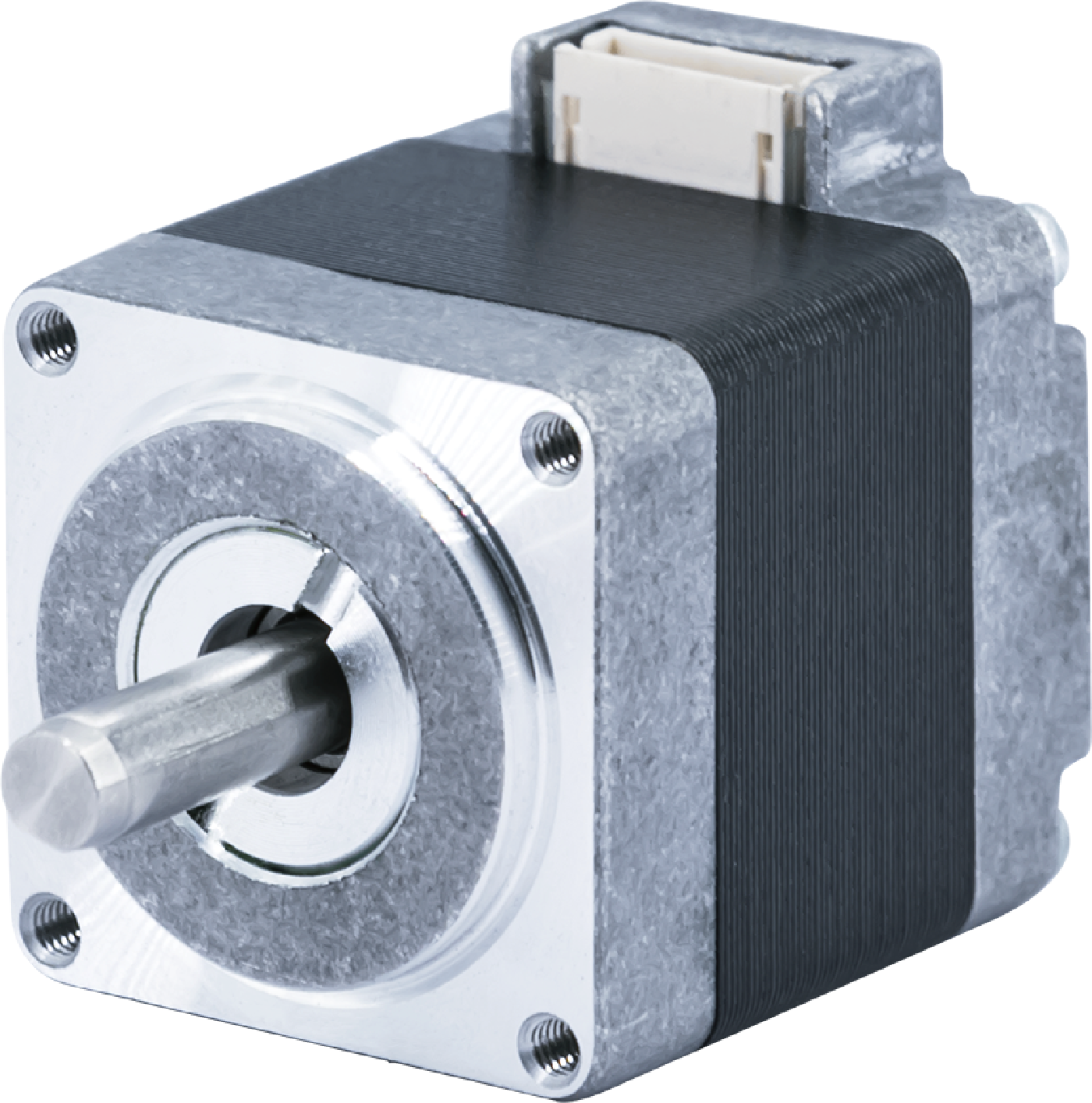

20mm 2-phase open-loop stepper motor поставляется в трёх различных исполнениях. Конкретные параметры приведены в таблице ниже. Вы можете скачать соответствующий PDF, чтобы ознакомиться с габаритными чертежами изделия под таблицей.
| Спецификация | SM0801 | SM0802 | SM0803 |
|---|---|---|---|
| Фаза | 2 | 2 | 2 |
| Угол шага | 1.8° | 1.8° | 1.8° |
| Ошибка угла шага (без нагрузки) | ±0,09° или меньше | ±0,09° или меньше | ±0,09° или меньше |
| Номинальный ток | 0.6 A | 0.6 A | 0.4 A |
| Номинальное напряжение | Н/Д | Н/Д | 3.6 V |
| Сопротивление (фаза) | 6.5 Ω ± 10% | 5.5 Ω ± 10% | 17.5 Ω ± 10% |
| Индуктивность (фаза) | 1.7 mH ± 20% | 3.0 mH ± 20% | 8.4 mH ± 20% |
| Момент удержания | 0.018 N·m | 0.022 N·m | 0.04 N·m |
| Инерция ротора | ≈ 2 g·cm² | ≈ 3 g·cm² | ≈ 3.8 g·cm² |
| Масса | ≈ 0.05 kg | ≈ 0.06 kg | 0.5 kg |
| Радиальное биение | 0,025 мм (нагрузка 450 г) | 0,025 мм (нагрузка 450 г) | Н/Д |
| Осевое биение | 0,075 мм (нагрузка 920 г) | 0,075 мм (нагрузка 920 г) | Н/Д |
| Срок службы (часы) | Более 5000 ч | Более 5000 ч | Более 5000 ч |
| Повышение температуры | Ниже 80 K | Ниже 80 K | Ниже 80 K |
| Напряжение изоляции | 500 В перем. тока | 500 В перем. тока | 500 В перем. тока |
| Сопротивление изоляции | Более 100 МОм | Более 100 МОм | Более 100 МОм |
| Класс изоляции | B | B | B |
| Диапазон рабочей температуры | 0°C to +50°C | 0°C to +50°C | -20°C to +50°C |
| Диапазон рабочей влажности | 20% RH to 90% RH | 20% RH to 90% RH | 20% RH to 90% RH |
| Диапазон температуры хранения | -20°C to +70°C | -20°C to +70°C | -20°C to +70°C |
| Диапазон влажности хранения | 15% RH to 95% RH | 15% RH to 95% RH | 15% RH to 95% RH |
| Чертёж технических параметров |
