35mm 2-phase open-loop stepper motor поставляется в четырёх различных исполнениях. Конкретные параметры приведены в таблице ниже. Вы можете скачать соответствующий PDF, чтобы ознакомиться с габаритными чертежами изделия под таблицей.
| Спецификация | SM1401 | SM1402 | SM1403 | SM1404 |
|---|---|---|---|---|
| Фаза | 2 | 2 | 2 | 2 |
| Угол шага | 1.8° | 1.8° | 1.8° | 1.8° |
| Ошибка угла шага (без нагрузки) | ±0,09° или меньше | ±0,09° или меньше | ±0,09° или меньше | ±0,09° или меньше |
| Ток | 0.6 A | 1.0 A | 0.85 A | 1.5 A |
| Сопротивление (фаза) | 9.1 Ω ±10% | 4.5 Ω ±10% | 5.4 Ω ±10% | 2.3 Ω ±10% |
| Индуктивность (фаза) | 7.3 mH ±20% | 4.5 mH ±20% | 7.5 mH ±20% | 2.8 mH ±20% |
| Момент удержания | 0.08 N·m | 0.15 N·m | 0.18 N·m | 0.32 N·m |
| Инерция ротора | ≈ 11 g·cm² | ≈ 18 g·cm² | ≈ 20 g·cm² | ≈ 26 g·cm² |
| Масса | 0.11 kg | 0.15 kg | 0.20 kg | 0.28 kg |
| Номинальный режим работы | Непрерывный | Непрерывный | Непрерывный | Непрерывный |
| Срок службы (часы) | Более 5000 ч | Более 5000 ч | Более 5000 ч | Более 5000 ч |
| Повышение температуры | Ниже 80 K | Ниже 80 K | Ниже 80 K | Ниже 80 K |
| Напряжение изоляции | 500V A.C | 500V A.C | 500V A.C | 500V A.C |
| Сопротивление изоляции | Более 100 МОм | Более 100 МОм | Более 100 МОм | Более 100 МОм |
| Класс изоляции | B | B | B | B |
| Диапазон рабочей температуры | -20°C ~ +50°C | -20°C ~ +50°C | 0°C ~ +50°C | 0°C ~ +50°C |
| Диапазон рабочей влажности | 20% ОВ ~ 90% ОВ | 20% ОВ ~ 90% ОВ | 20% ОВ ~ 90% ОВ | 20% ОВ ~ 90% ОВ |
| Диапазон температуры хранения | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C |
| Диапазон влажности хранения | 15% ОВ ~ 95% ОВ | 15% ОВ ~ 95% ОВ | 15% ОВ ~ 95% ОВ | 15% ОВ ~ 95% ОВ |

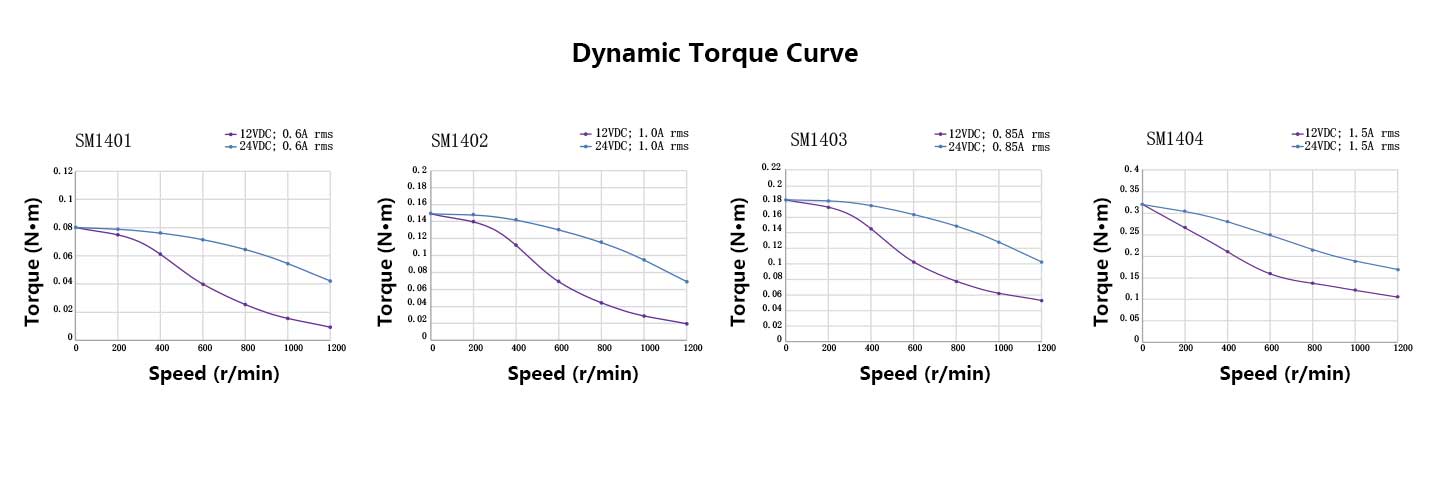

| Чертёж технических параметров |
