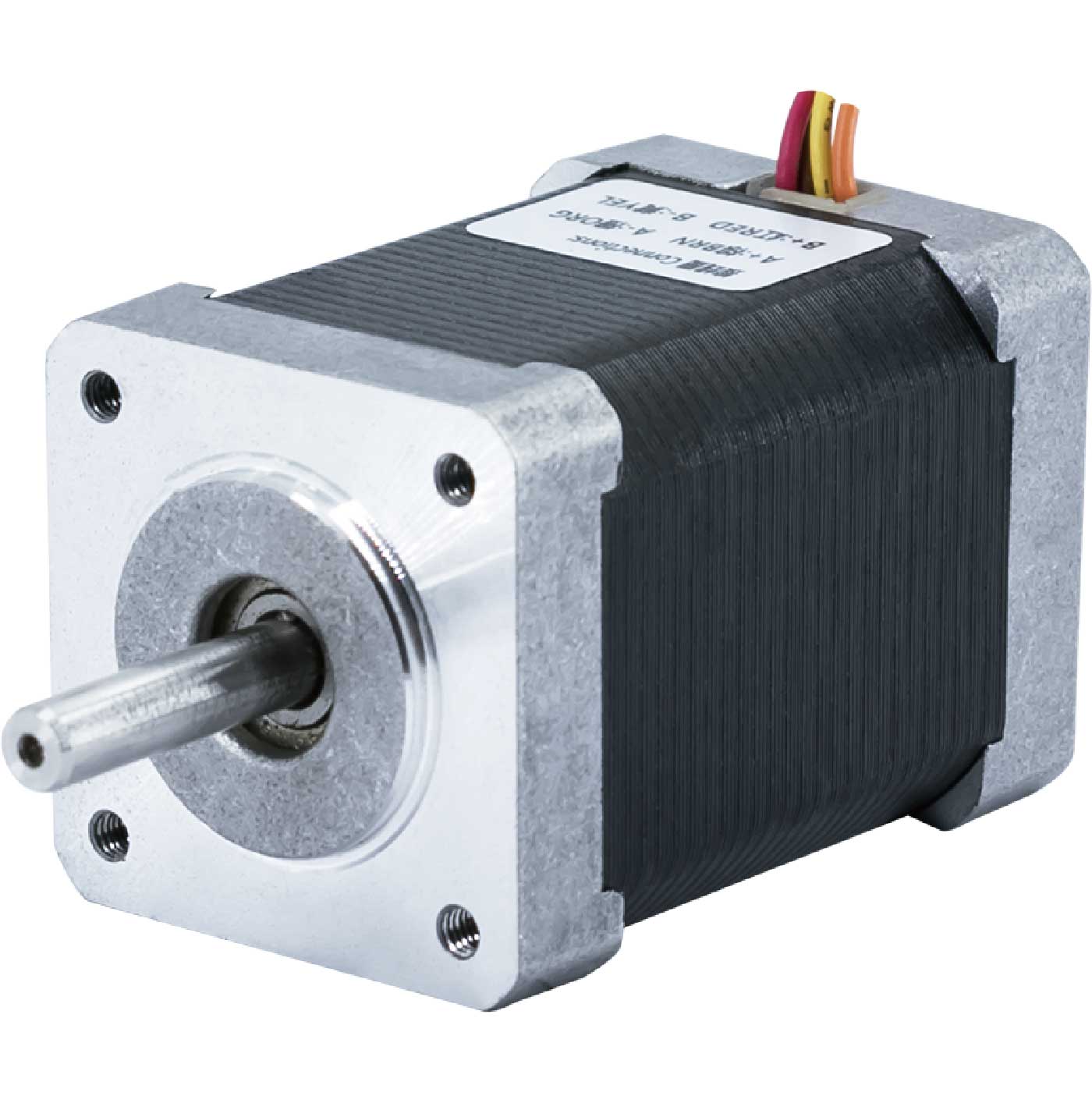

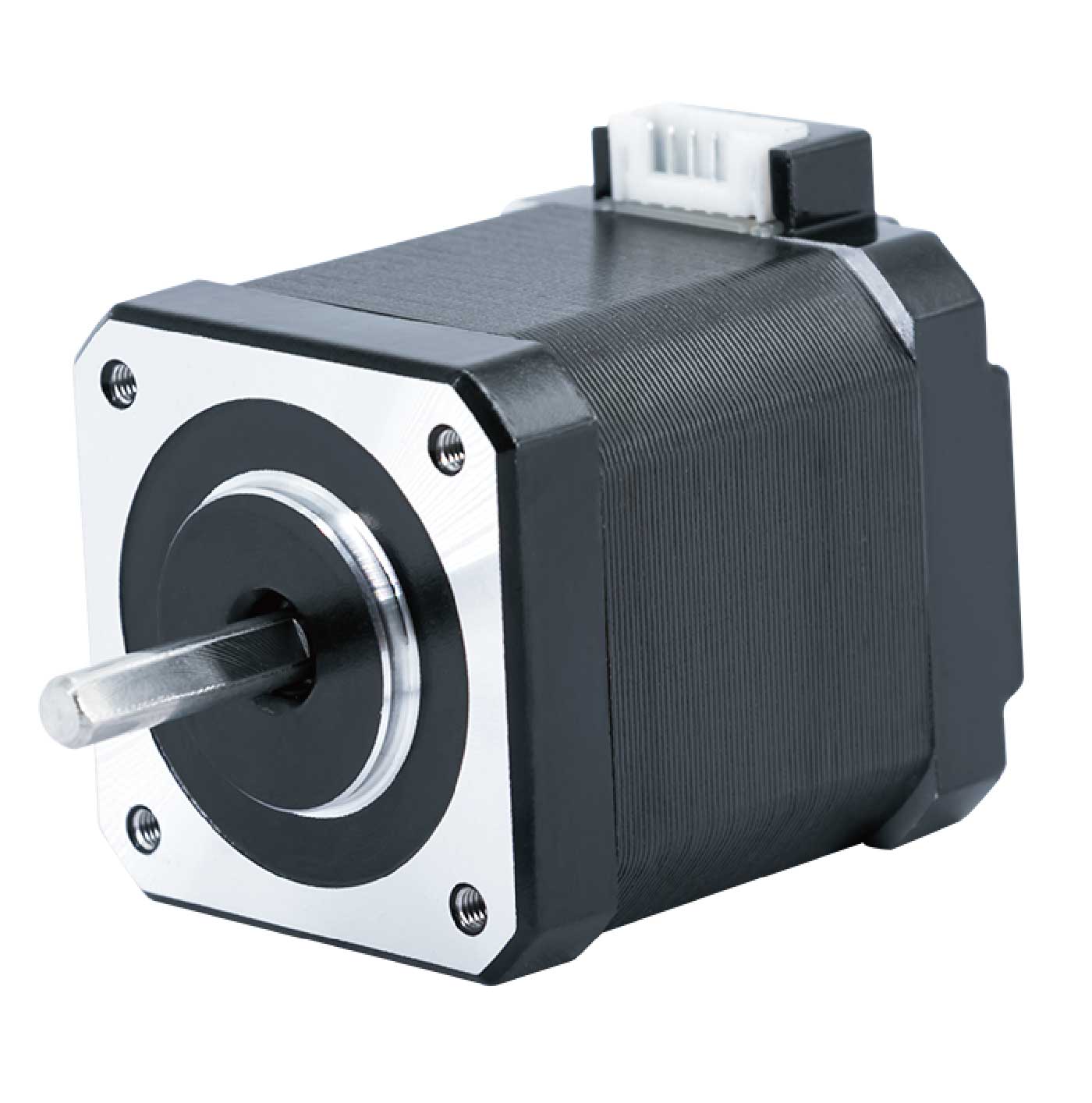

42mm 2-phase open-loop stepper motor поставляется в четырёх различных исполнениях. Конкретные параметры приведены в таблице ниже. Вы можете скачать соответствующий PDF, чтобы ознакомиться с габаритными чертежами изделия под таблицей.
| Спецификация | SM1702 | SM1703 | SM1704 | SM1705 |
|---|---|---|---|---|
| Фаза | 2 | 2 | 2 | 2 |
| Угол шага | 1.8° | 1.8° | 1.8° | 1.8° |
| Ошибка угла шага (без нагрузки) | ±0,09° или меньше | ±0,09° или меньше | ±0,09° или меньше | ±0,09° или меньше |
| Ток | 1.4 A | 1.7 A | 2.0 A | 2.0 A |
| Сопротивление (фаза) | 2.1 Ω ±10% | 1.7 Ω ±10% | 1.9 Ω ±10% | 1.9 Ω ±10% |
| Индуктивность (фаза) | 3.4 mH ±20% | 2.61 mH ±20% | 4.0 mH ±20% | 3.5 mH ±20% |
| Момент удержания | 0.30 N·m | 0.40 N·m | 0.53 N·m | 0.72 N·m |
| Инерция ротора | ≈ 33 g·cm² | ≈ 55 g·cm² | ≈ 88 g·cm² | ≈ 123 g·cm² |
| Радиальное биение | 0,025 мм (нагрузка 450 г) | 0,025 мм (нагрузка 450 г) | 0,025 мм (нагрузка 450 г) | Н/Д |
| Осевое биение | 0,075 мм (нагрузка 920 г) | 0,075 мм (нагрузка 920 г) | 0,075 мм (нагрузка 920 г) | Н/Д |
| Срок службы (часы) | Более 5000 ч | Более 5000 ч | Более 5000 ч | Более 5000 ч |
| Повышение температуры | Ниже 80 K | Ниже 80 K | Ниже 80 K | Ниже 80 K |
| Напряжение изоляции | 500 В перем. тока | 500 В перем. тока | 500 В перем. тока | 500 В перем. тока |
| Сопротивление изоляции | Более 100 МОм | Более 100 МОм | Более 100 МОм | Более 100 МОм |
| Класс изоляции | B | B | B | B |
| Диапазон рабочей температуры | -20°C ~ +50°C | -20°C ~ +50°C | 0°C ~ +50°C | -20°C ~ +50°C |
| Диапазон рабочей влажности | 15% RH ~ 90% RH | 15% RH ~ 90% RH | 20% ОВ ~ 90% ОВ | 20% ОВ ~ 90% ОВ |
| Диапазон температуры хранения | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C | -20°C ~ +70°C |
| Диапазон влажности хранения | 15% ОВ ~ 95% ОВ | 15% ОВ ~ 95% ОВ | 15% ОВ ~ 95% ОВ | 15% ОВ ~ 95% ОВ |
| Чертёж технических параметров |
