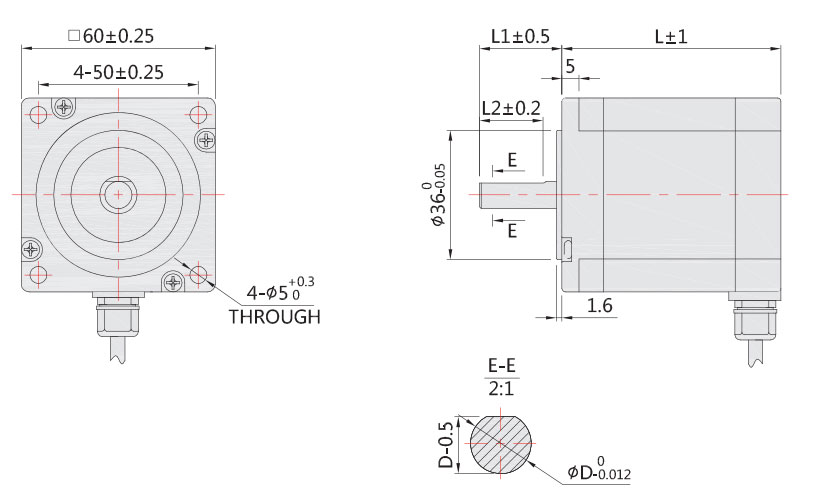

1、Варианты вала: Доступны различные типы валов, включая вал с одним лыском, с двумя лысками, со шпоночным пазом и с зубьями шестерни.
2、Варианты выводов: Возможно изготовление обмоток и выводов по индивидуальным требованиям в зависимости от условий применения.
3、Варианты аксессуаров: Доступны различные аксессуары для шаговых двигателей, такие как планетарные редукторы и энкодеры.
4、Примечания по использованию: Обращайте внимание на допуски и посадки при эксплуатации. При подключении двигателя к драйверу не перепутайте фазы.

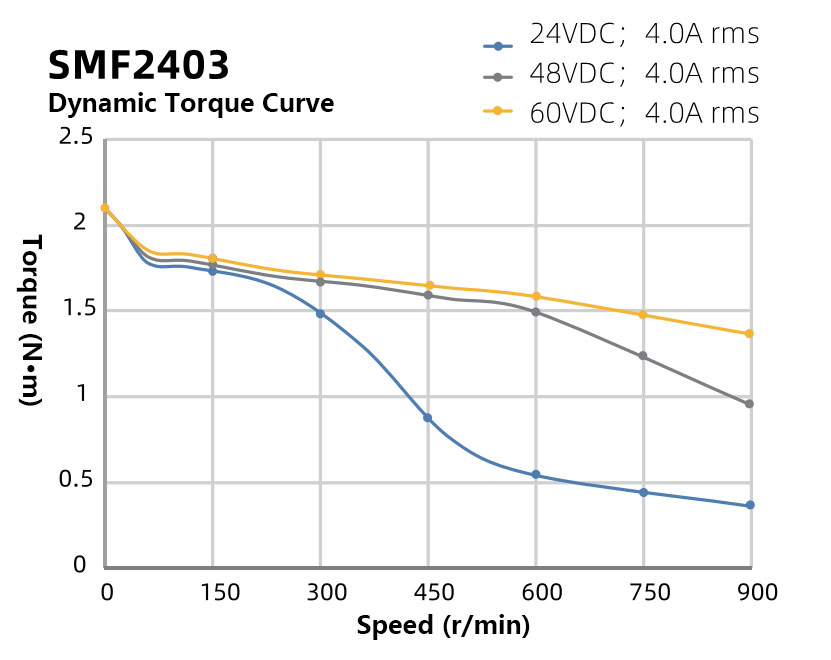

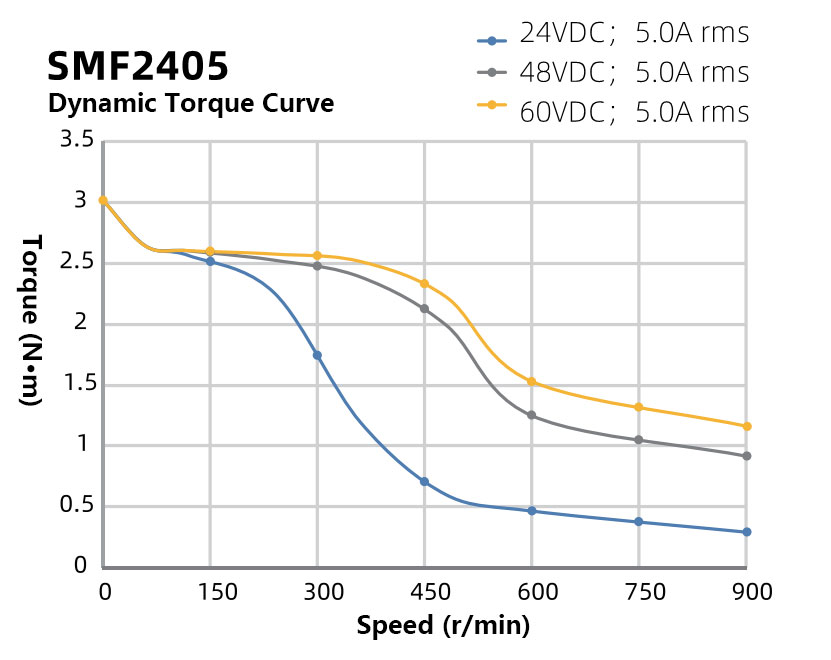

Шаговые двигатели не являются двигателями с постоянным моментом: чем выше рабочая скорость, тем меньше выходной момент. Поэтому, уделяя внимание параметру удерживающего момента, ещё больше внимания следует уделять выходному моменту двигателя на реальных рабочих скоростях (см. кривую динамического момента). Мы также рекомендуем закладывать запас 1,5 раза, чтобы избежать потери шагов из-за перегрузки.
| Модель | Момент удержания (Н·м) | Номинальный ток (А) | Инерция ротора (г·см²) | Длина двигателя (мм) | Степень водозащиты | Рекомендуемый драйвер |
|---|---|---|---|---|---|---|
| SMF2403 | 2.1 | 4.0 | 490 | ≤70.0 | IP65 | Низкая скорость S-245D 24-48В пост. Высокая скорость S-266D 24-60В пост. |
| SMF2405 | 3.0 | 5.0 | 1200 | ≤100.0 | IP65 |
Указанный выше «Рекомендуемый драйвер» — это импульсный драйвер шагового двигателя. Кроме того, мы можем предоставить заказчикам:
Шаговые драйверы шинного типа (управление по интерфейсам RS485, CANopen, EtherCAT); интеллектуальные шаговые драйверы (регулирование скорости потенциометром, встроенные функции программирования ПЛК и т. д.).
