Понимание взаимосвязи между крутящим моментом и током двигателя: 5 ключевых фактов

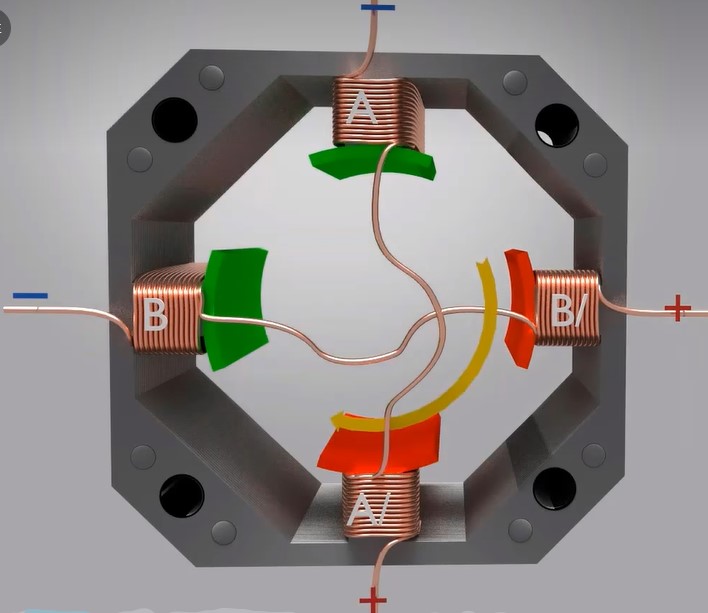

связь между моментом двигателя и током лежит в основе понимания того, как работают электрические двигатели, особенно шаговые. Проектируете ли вы системы управления двигателями или устраняете проблемы с производительностью, понимание этой взаимосвязи имеет решающее значение. В этой статье мы рассмотрим основные принципы, динамические факторы и практические аспекты, определяющие то, как взаимодействуют момент и ток.


Какова взаимосвязь между крутящим моментом двигателя и током?

По своей сути, связь между моментом двигателя и током обычно линейна в статических условиях или в режиме удержания. Момент удержания T можно рассчитать по простой формуле:

T = K_t × I

Где:
- T = момент двигателя (Н·м или oz-in)
- K_t = постоянная крутящего момента (Nm/A или oz-in/A), предоставляемая производителем
- I = ток через обмотку двигателя (А)

Это означает, что когда двигатель неподвижен и удерживает позицию, момент прямо пропорционален подаваемому току. Большинство современных драйверов шаговых двигателей работают в режиме постоянного тока, что делает эту формулу вполне применимой на практике.

Как динамический режим работы влияет на взаимосвязь крутящего момента и тока?

Когда двигатель работает в динамическом режиме (например, при разгоне или на высоких скоростях вращения), соответствующий связь между моментом двигателя и током становится сложнее. Вступают в силу несколько факторов:

Индуктивные эффекты: Обмотки двигателя обладают индуктивностью, поэтому ток не нарастает мгновенно до нужного уровня. На высоких частотах шагания это вызывает отставание тока и снижение крутящего момента.
Противо-ЭДС: При вращении двигатель генерирует напряжение, противодействующее питанию (противо-ЭДС), эффективно снижая ток, а следовательно и момент.
Метод управления: Приводы с постоянным током сохраняют предсказуемость момента, тогда как приводы с постоянным напряжением зависят от напряжения и сопротивления, иначе влияя на ток и момент.

Приблизительный расчёт динамического крутящего момента учитывает сопротивление фазы R, напряжение V, и частота шагания f, но для точного моделирования часто требуются инструменты моделирования или данные производителя.

Ключевые параметры, влияющие на взаимосвязь между крутящим моментом и током двигателя

Несколько параметров, характерных для двигателя, влияют на эту взаимосвязь:

Постоянная крутящего момента (K_t): Значение, зависящее от конструкции и связывающее ток с крутящим моментом. Часто равно константе противо-ЭДС (K_e), но может иметь другие единицы измерения.
Ток (I): Непосредственно влияет на крутящий момент, но должно укладываться в тепловые пределы во избежание перегрева.
Напряжение привода (В): Более высокое напряжение помогает току быстрее достигать заданных значений, улучшая динамический момент на высоких скоростях.

Практические соображения в управлении двигателем

1. Режимы привода

Привод с постоянным током: Обеспечивает стабильный момент за счёт управляемого тока (I) в соответствии с (T = K_t × I).
Привод с постоянным напряжением: Ток определяется напряжением и сопротивлением обмотки (I = V/R), что делает момент пропорциональным (V/R).

2. Микрошаг

Микрошаг регулирует амплитуду и фазу тока для сглаживания движения двигателя, что может незначительно снизить пиковый момент, но повышает точность.

3. Управление тепловым режимом

Чрезмерный ток вызывает нагрев обмотки и может повредить двигатель. Работа в пределах токовых и температурных ограничений, указанных производителем, сохраняет ресурс и характеристики двигателя.

Заключение: понимание взаимосвязи между крутящим моментом и током двигателя

Подводя итог:

Статический момент: Линейно пропорционален току согласно (T = K_t × I).
Динамический момент: Зависит от индуктивности, противо-ЭДС, метода управления и частоты шагов.
Параметры двигателя: Постоянная момента, ток и напряжение значительно влияют на выходной крутящий момент.
Практическое применение: Приводы с постоянным током упрощают управление моментом; необходимо соблюдать тепловые ограничения.

Для получения подробных характеристик двигателя и рабочих кривых всегда обращайтесь к спецификации двигателя. Сложные применения, такие как высокоскоростное или высокоточное движение, выигрывают от комплексного моделирования, учитывающего электрическую и механическую динамику.
