Особенности гибридных шаговых двигателей

Понимание особенностей гибридных шаговых двигателей необходимо для правильного выбора двигателя для задач точного позиционирования и автоматизации. Hybrid шаговые двигатели сочетают преимущества двигателей с постоянными магнитами и двигателей с переменным магнитным сопротивлением, обеспечивая точное управление, высокий момент и универсальность работы. Ниже приведены ключевые особенности, которые делают гибридные шаговые двигатели популярным выбором в различных применениях.

1. Прецизионное позиционное управление

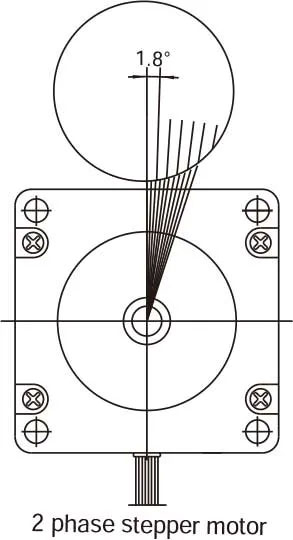

Гибридные шаговые двигатели вращаются с фиксированными углами шага, называемыми «основным углом шага», что обеспечивает точное позиционирование. HDBMOTOR' предлагает стандартные 2-фазные шаговые двигатели с углами шага 0,9° и 1,8°, а также 3-фазные двигатели с углом 1,2°. Кроме того, по запросу доступны другие углы шага: 0,72°, 1,5°, 3,6° и 3,75°, что позволяет адаптировать двигатель под конкретные требования к точности.

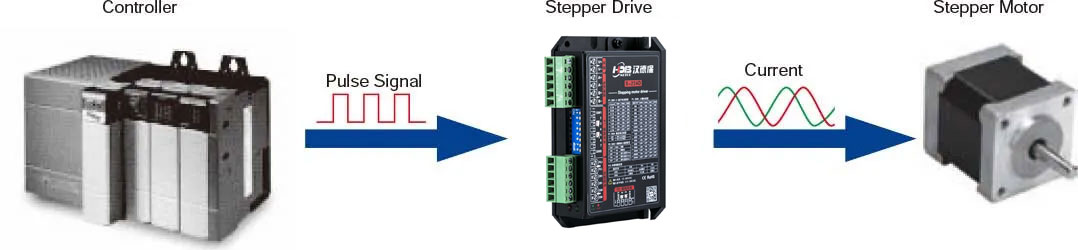

2. Простое управление импульсными сигналами

Управление гибридными шаговыми двигателями осуществляется просто с помощью импульсных сигналов от контроллеров. Каждый импульс соответствует одному шагу вала двигателя, обеспечивая точное управление вращением. Угол поворота двигателя прямо пропорционален количеству полученных импульсов, что облегчает простое, но точное управление движением.

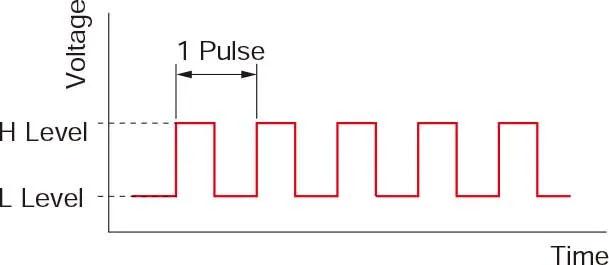

Что такое импульсный сигнал?

Импульсный сигнал — это электрический сигнал, попеременно принимающий состояния ВКЛ (высокий уровень) и ВЫКЛ (низкий уровень). Каждый цикл ВКЛ/ВЫКЛ образует импульс, который задаёт двигателю перемещение на один шаг. Этот механизм обеспечивает простое и точное управление вращением и скоростью двигателя.

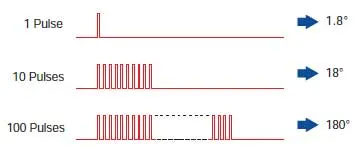

3. Величина поворота пропорциональна количеству импульсов

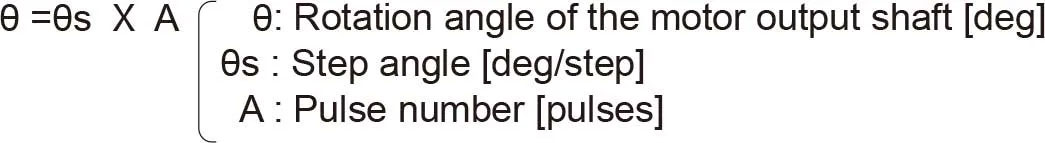

Величина поворота шагового двигателя прямо пропорциональна количеству импульсных сигналов (числу импульсов), поданных на драйвер. Это означает, что угол поворота выходного вала двигателя линейно увеличивается с ростом числа импульсов, обеспечивая высокопредсказуемое и управляемое движение.

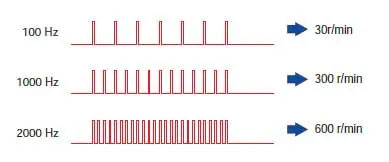

4. Скорость пропорциональна частоте импульсов

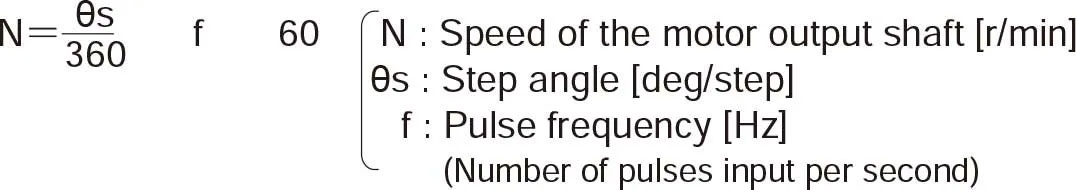

Скорость гибридного шагового двигателя напрямую связана с частотой входных импульсных сигналов. Увеличение частоты импульсов повышает скорость двигателя, что делает простым регулирование скорости путём изменения частоты импульсов.

5. Высокий момент в компактном размере

Гибридные шаговые двигатели развивают высокий крутящий момент при компактных размерах. Это обеспечивает отличное ускорение и быстродействие, что идеально для применений с частыми пусками и остановками. Для ещё более высокого момента на низких скоростях доступны варианты с редуктором.

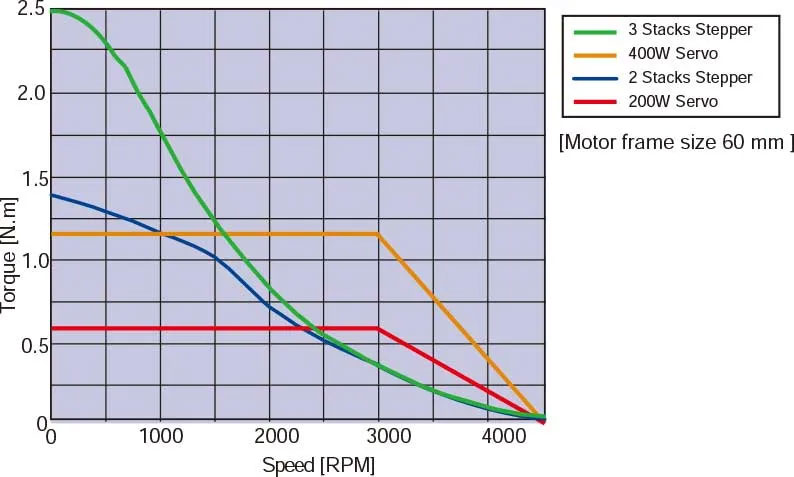

*Частые пуски и остановы возможны *Сравнение характеристик скорость — крутящий момент между серводвигателем и шаговым двигателем одного типоразмера

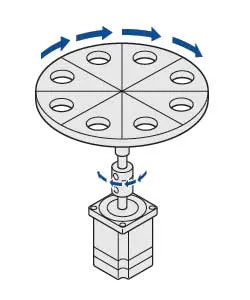

6. Способность к частым пускам и остановкам

В отличие от многих двигателей, гибридные шаговые двигатели могут часто запускаться и останавливаться без потери характеристик, что делает их пригодными для задач точного позиционирования и индексирования.

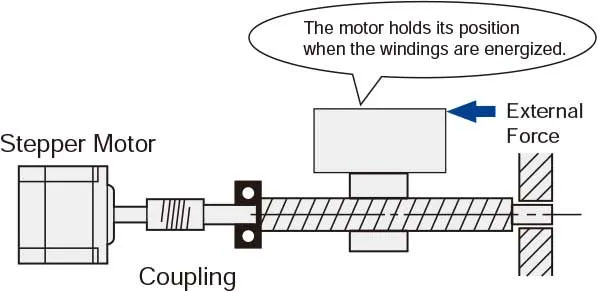

7. Самоудержание в остановленном положении

При подаче питания обмотки двигателя обеспечивают полный удерживающий момент, позволяя двигателю сохранять позицию без необходимости в механическом тормозе. Эта особенность обеспечивает стабильное и надёжное позиционирование во многих применениях.

8. Электромагнитный тормоз и варианты серво замкнутого контура

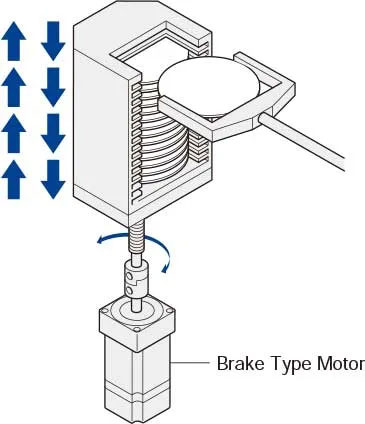

В применениях, требующих вертикальной работы или удержания под воздействием внешних усилий, гибридные шаговые двигатели с электромагнитными тормозами предотвращают непреднамеренное перемещение при отключении питания. Кроме того, шаговые серводвигатели с замкнутым контуром объединяют сервоуправление, повышая эффективность, точность, плавность хода и скорость.
