Преимущества шагового привода
Шаговый привод преимущества по-прежнему делают системы движения на базе шаговых двигателей предпочтительным выбором в промышленной автоматизации, станках с ЧПУ, упаковочном оборудовании и прецизионных платформах позиционирования. Несмотря на распространение сервосистем, многие инженеры по-прежнему полагаются на шаговые приводы за их простоту, экономичность и предсказуемое поведение — особенно когда требования к системе хорошо понятны.
В реальных применениях большинство проблем шаговых двигателей возникает не из-за самого двигателя, а из-за неправильного выбора или настройки драйвера. В этой статье рассматриваются ключевые преимущества шаговых драйверов с точки зрения инженера и показывается, как правильно их применять для достижения стабильного и надёжного движения, избегая распространённых ошибок.
1. Простая архитектура управления и предсказуемое движение
Одно из самых практичных преимуществ шагового привода — простота управления. Шаговые системы используют позиционирование по импульсам вместо обратной связи замкнутого контура, что упрощает их интеграцию в системы автоматизации на базе ПЛК или контроллеров.
Для большинства применений выбор драйвера шагового двигателя начинается с четырёх основных параметров:
Напряжение питания
Выходной ток
Разрешение микрошага
Максимальная частота шаговых импульсов
Грамотный выбор драйвера шагового двигателя гарантирует, что драйвер способен обеспечить не менее 1.4× номинального фазного тока двигателя, создавая достаточный запас по моменту под нагрузкой и при разгоне.
2. Микрошаг улучшает плавность и надёжность
Ещё одно ключевое преимущество шагового привода — микрошаг. Вопреки распространённому мнению, микрошаг нужен не столько для повышения точности позиционирования, сколько для улучшения плавности движения и снижения механических ударов.
Правильно настроенный шаговый привод с микрошагом предлагает:
Меньше вибрации на низких скоростях
Сниженный резонанс и слышимый шум
Повышенная стабильность системы
Однако чрезмерное дробление шага при недостаточном напряжении или токе снижает располагаемый момент. Во многих промышленных системах микрошаг 1/4 или 1/8 обеспечивает лучший баланс между плавностью движения и полезным моментом.
3. Высокое напряжение питания повышает производительность
Распространённое заблуждение пользователей касается соотношения номинального напряжения двигателя и фактического напряжения привода. Одно из самых недооценённых преимуществ шагового привода — эффективное шаговый двигатель управление напряжением.
Номинальное напряжение двигателя отражает только условия постоянного тока в неподвижном состоянии. При движении индуктивность и противо-ЭДС ограничивают нарастание тока. Более высокое напряжение привода позволяет схеме широтно-импульсного преобразования преодолеть эти эффекты и сохранить момент на более высоких скоростях.
Без достаточного напряжения:
Крутящий момент быстро падает
Микрошаг становится неэффективным
Система кажется маломощной
Поэтому промышленные шаговые приводы обычно работают при напряжении 24V, 36V и выше.
4. Гибкое управление током защищает двигатель
Современные шаговые приводы предлагают передовые функции управления током, включая снижение тока в режиме ожидания и программируемую фильтрацию. Эти возможности помогают уменьшить тепловыделение при удержании позиции двигателем.
Это особенно важно, поскольку шаговые двигатели потребляют почти полный ток в неподвижном состоянии. Интеллектуальное управление током повышает тепловую стабильность и продлевает срок службы двигателя — ещё одно практическое преимущество шагового привода в применениях с непрерывным режимом работы.

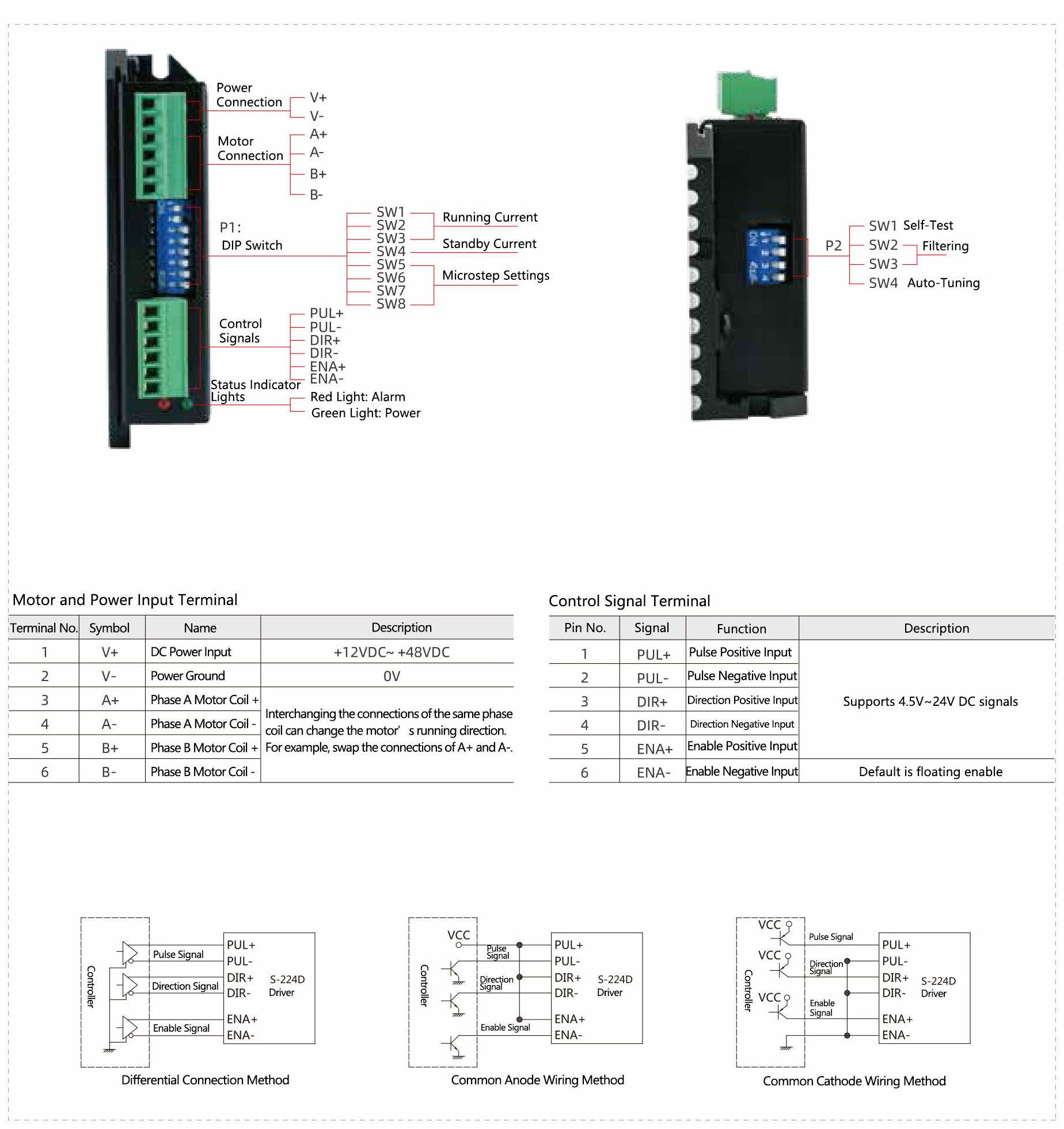

5. Широкая совместимость с управляющими сигналами
Промышленные шаговые приводы ценятся за гибкость сигналов. Многие конструкции поддерживают:
Сигналы 5–24В импульс, направление, разрешение
Одноимпульсный или двухимпульсный режим управления
Настраиваемые аварийные выходы
Такая гибкость упрощает интеграцию с ПЛК, контроллерами движения и встраиваемыми системами без дополнительного интерфейсного оборудования.
6. Экономичная альтернатива сервосистемам
Когда обратная связь по положению не обязательна, шаговые приводы обеспечивают значительно более экономичное решение, чем сервосистемы. Инженеры часто преждевременно переходят на сервоприводы из-за проблем вибрации или шума, которые можно устранить правильной настройкой драйвера.
Для скоростей ниже примерно 2000 RPM и применений с предсказуемой нагрузкой шаговые приводы остаются одним из самых экономичных решений для управления движением.
7. Проверенная надёжность в промышленных средах
Хорошо спроектированные промышленные шаговые приводы надёжно работают в тяжёлых условиях при правильном заземлении, фильтрации и прокладке кабелей.
Такие особенности, как настройка фильтрации DIP-переключателями, компактный корпус и короткие сроки поставки, делают современные шаговые приводы пригодными как для прототипирования, так и для серийного производства.
Практические советы для инженеров
Если в вашей системе наблюдаются вибрация, шум, пропуски шагов или перегрев, корневая причина часто кроется в следующем:
Неверная настройка тока или напряжения
Неудачный выбор микрошага
Несоответствие механической нагрузки
Перед заменой двигателя проанализируйте конфигурацию драйвера и общую конструкцию системы. Во многих случаях правильный выбор драйвера решает проблемы с производительностью без увеличения стоимости системы.
Обратите внимание, что не все варианты и конфигурации драйверов всегда представлены в онлайн-каталоге. Если вам нужны альтернативные модели, рекомендации с учётом конкретного применения или подробное руководство по конфигурации, отправка запроса вашему поставщику часто является самым быстрым способом получить точную техническую поддержку.
Заключительные мысли
Понимание реальных преимуществ шаговых драйверов позволяет инженерам проектировать более простые и надёжные системы движения без лишней сложности и затрат. При правильном согласовании напряжения, тока, микрошага и механической нагрузки шаговые драйверы продолжают обеспечивать отличную производительность в широком спектре промышленных применений
