Режимы управления шаговыми приводами HDBMOTOR: как выбрать лучший вариант для вашего применения

При выборе подходящего шагового привода важно понимать режимы управления шаговыми приводами HDBMOTOR — это необходимо для оптимизации производительности вашей системы. HDBMOTOR предлагает передовую технологию шаговых приводов, поддерживающую несколько режимов управления, включая управление по положению, скорости и крутящему моменту. В этой статье подробно рассматриваются данные режимы управления, чтобы помочь вам выбрать оптимальный привод HDBMOTOR для ваших задач управления движением.

Каковы режимы управления шаговым приводом HDBMOTOR?

Режимы управления определяют, как драйвер задаёт движение шагового двигателя. С HDBMOTOR каждый шаговый двигатель может работать в различных режимах управления, таких как импульсное управление, аналоговое управление, связь по полевой шине и автономная работа. Эти режимы охватывают широкий спектр промышленных применений, обеспечивая гибкость и точность.

1. Импульсный режим управления: традиционный и надёжный

Управление по импульсам — наиболее традиционный и широко распространённый метод управления шаговым двигателем как по позиции, так и по скорости. Величина поворота двигателя соответствует числу полученных импульсов, а скорость зависит от частоты импульсов.

Распространённые типы импульсного управления

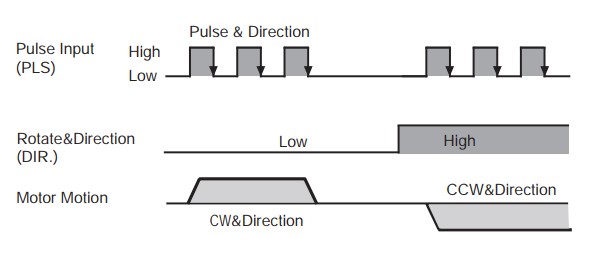

Импульс и направление: Двигатель делает один шаг по часовой стрелке (CW) или против часовой стрелки (CCW) в зависимости от состояния входа DIR при получении импульса.

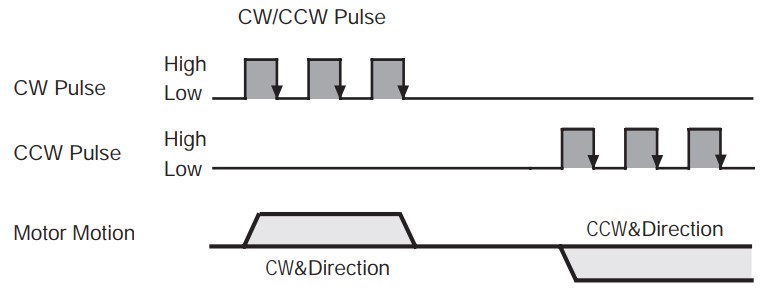

Импульс CW/CCW: Отдельные входы (X1 и X2) задают шаги по часовой стрелке или против часовой стрелки.

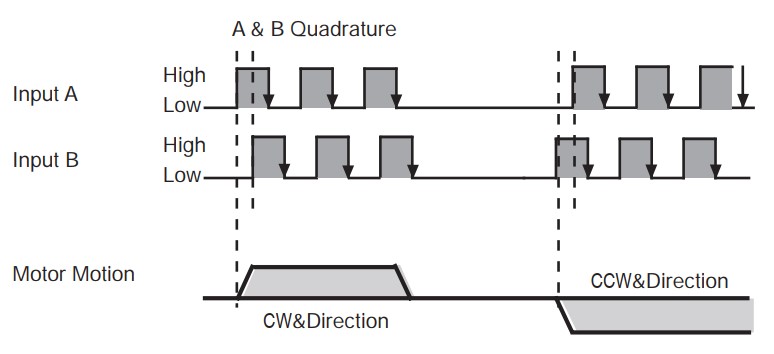

Квадратура A/B: Использует сигналы двухканального инкрементального энкодера для управления движением двигателя; направление определяется тем, какой канал опережает.

2. Аналоговый режим управления: плавный и точный

Шаговые приводы HDBMOTOR принимают аналоговые сигналы для управления положением, скоростью или моментом. Аналоговое управление даёт наглядный способ регулирования скорости или момента двигателя путём изменения входного напряжения или тока.

3. Управление по полевой шине: бесшовная промышленная связь

HDBMOTOR поддерживает все популярные промышленные сетевые протоколы, такие как RS-485, Modbus, CAN, Ethernet и EtherCAT. Управление по полевой шине позволяет выполнять интеграцию в сложные системы автоматизации с обменом данными и выполнением команд в реальном времени.

4. Автономный режим работы: интеллектуальный и гибкий

Встроенный контроллер Q drive от HDBMOTOR обеспечивает автономную работу одной оси с помощью хранимых сложных программ. Он поддерживает до 744 строк Q-программ, хранящихся в энергонезависимой памяти. Программы создаются в ПО Q Programmer и обеспечивают многозадачность, вычисления аналоговых и цифровых параметров, условную логику и работу с регистрами данных на простом текстовом языке.

Этот режим идеален, когда требуется минимизировать зависимость от внешних контроллеров и упростить прокладку проводов.

Почему выбирают режимы управления шаговым приводом HDBMOTOR?

Универсальность: Несколько режимов управления покрывают разные промышленные потребности.
Гибкость: Поддержка всех основных промышленных сетей.
Точность: Точное управление положением, скоростью и моментом.
Удобство для пользователя: Простое программирование и настройка с помощью специализированного ПО.
Надёжность: Надёжная аппаратура с продвинутыми алгоритмами привода.

Как выбрать правильный режим управления шаговым приводом HDBMOTOR?

Определите потребности вашего применения: Точность позиционирования, требования к скорости и моменту.
Учтите требования к коммуникации: Нужна ли интеграция полевой шины или автономное управление?
Оцените доступность управляющих сигналов: Импульс, аналоговый сигнал или сетевая команда.
Проверьте поддержку ПО: Простота программирования и настройки параметров.

Для получения подробных спецификаций продукции и ознакомления с полным ассортиментом драйверов шаговых двигателей HDBMOTOR посетите Официальный сайт HDBMOTOR или узнайте больше о сопутствующих продуктах в нашем Серия шаговых двигателей.

Резюме

Understanding Режимы управления шаговым приводом HDBMOTOR помогает оптимизировать вашу систему управления движением для повышения производительности и эффективности. Независимо от того, требуется ли вам традиционное импульсное управление, плавное аналоговое управление, надёжная связь по промышленной шине или автономная работа, HDBMOTOR предлагает решение, адаптированное под ваши задачи.

Не стесняйтесь обращаться в наш отдел продаж за персональными рекомендациями и запросами коммерческих предложений, чтобы ускорить успех вашего проекта.
