Не можете выбрать правильный шаговый двигатель для вашего промышленного применения? Вы не одни. Выбор идеального двигателя не сводится к проверке габаритов; он требует глубокого понимания электроники, динамики момента и методов управления.

На HDBMOTOR, мы понимаем, что правильный двигатель — это сердце вашей системы автоматизации. Проектируете ли вы прецизионный 3D-принтер или тяжёлый станок с ЧПУ, это руководство проведёт вас через 7 критических параметров выбора шагового двигателя.

1. Статический момент: основа мощности

Статический момент (или удерживающий момент) — часто первый параметр, на который смотрят инженеры. Он характеризует "силу" двигателя, когда ротор неподвижен и приложен номинальный ток.

В отличие от двигателей переменного или постоянного тока, мощность шагового двигателя' определяется его способностью удерживать позицию.

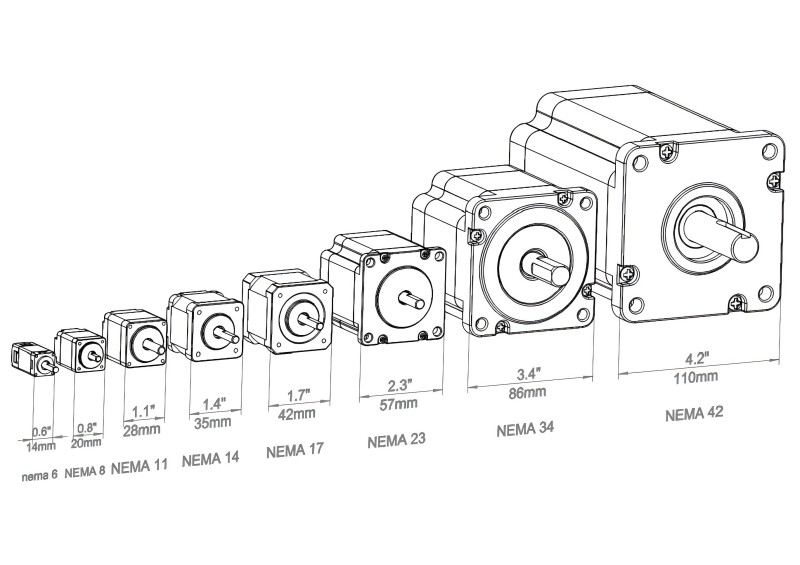

Малая нагрузка (< 0,8 Н·м): Выберите NEMA 8 до NEMA 17 типоразмеры.
Средняя нагрузка (~ 1,0 Н·м): The NEMA 23 серия является отраслевым стандартом.
Тяжёлая нагрузка: Для применений с высоким моментом, NEMA 34 или NEMA 42 двигатели от HDBMOTOR рекомендуются.

2. Методы привода: постоянное напряжение и постоянный ток

Выбор двигателя — только половина дела; способ привода определяет производительность.

Привод с постоянным напряжением: Простой и экономичный вариант, но требующий тщательного согласования сопротивления. Убедитесь, что сопротивление двигателя (обычно десятки Ом) ограничивает ток, чтобы не повредить микросхему драйвера.
Привод с постоянным током (чопперный привод): Идеально для высокопроизводительных применений. Обычно используется с низкоомными двигателями с высоким номинальным током (1-3A). Этот метод сохраняет крутящий момент на более высоких скоростях.

Однополярные и биполярные приводы:

Униполярный: Более простая схема (4 силовых транзистора), подходит для высокоскоростных применений.
Биполярный: Более сложная схема (8 силовых транзисторов), использующая полную обмотку для больший момент на низких скоростях. Большинство современных промышленных применений предпочитает биполярные приводы за их эффективность.

3. Напряжение привода: фактор скорости

Представьте напряжение привода как топливо для скорости. Входное напряжение вашего драйвера (например, DC 12V, 24V, 48V или AC 110V/220V) напрямую влияет на высокоскоростные характеристики двигателя.

Практическое правило: Более высокое напряжение = лучший крутящий момент на высоких скоростях.
Если вашему оборудованию требуются быстрые перемещения, убедитесь, что драйвер и источник питания рассчитаны на более высокие напряжения (например, переход с 12V на 24V или 48V).

4. Ток привода (ток фазы)

Два двигателя могут выглядеть одинаково (одинаковый типоразмер NEMA), но иметь совершенно разные внутренние обмотки.
На HDBMOTOR, мы предлагаем различные значения сопротивления и номинального тока для одного и того же типоразмера, чтобы соответствовать вашим требованиям по стоимости драйвера и характеристикам:

Меньший ток: Позволяет использовать более дешёвые и простые драйверы, но может иметь более высокую индуктивность (меньший момент на высоких скоростях).
Больший ток: Требует более мощных драйверов, но обеспечивает лучшие динамические характеристики.

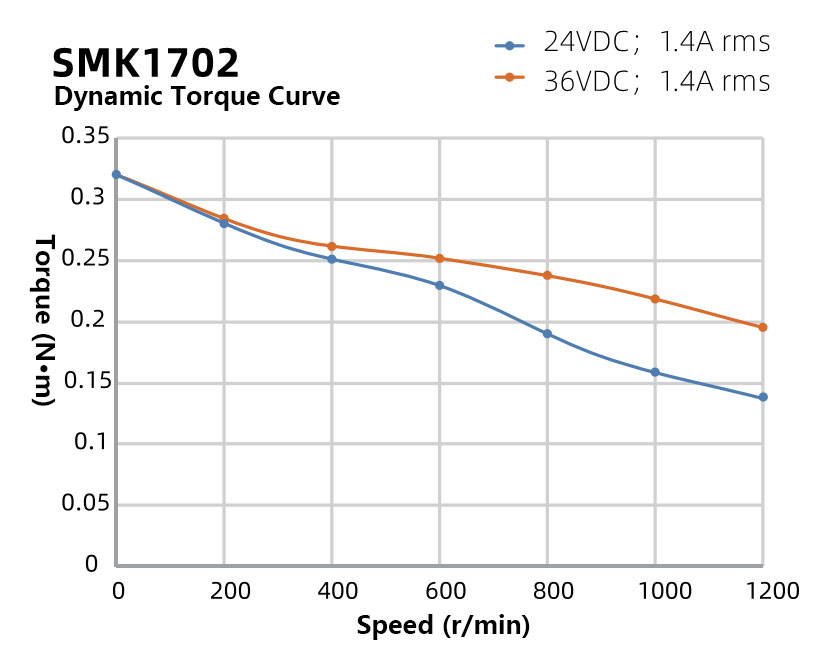

5. Характеристики момент-частота (скорость и момент)

Это самая важная динамическая кривая для любого инженера.

Реальность: Шаговые двигатели развивают максимальный момент на низких скоростях. С ростом скорости момент снижается.
Решение: Чтобы сохранить момент на высоких скоростях, необходимо оптимизировать напряжение привода (увеличьте его) и выберите двигатель с низкая индуктивность.

Понимание этой кривой гарантирует, что ваш механизм не остановится при разгоне.

6. Число фаз: 2-фазный и 3-фазный

Важно ли число фаз? Безусловно.

2-фазные двигатели: Рыночный стандарт. Угол шага 1.8° (или 0,9°). Отлично для общего позиционирования.
3-фазные двигатели: Угол шага 1.2°. Они обеспечивают более плавную работу и меньшую вибрацию.

Для применений, требующих исключительно плавного движения или более высокой плотности момента, трёхфазные решения HDBMOTOR&##39; являются наилучшим выбором.

7. Частота запуска без нагрузки

Если в вашем применении требуются частые мгновенные пуски и остановы на скоростях свыше 1000 об/мин, необходимо учитывать "Частота втягивания" или частота запуска без нагрузки.
Гибридные двигатели и двигатели с постоянными магнитами обычно обладают лучшими пусковыми характеристиками. Если это не учитывать, возможны "пропущенные шаги" или остановка при пуске.

Нужна кастомизация? HDBMOTOR поможет

Стандартные серийные двигатели не всегда' соответствуют уникальному оборудованию. В отличие от обычных поставщиков, HDBMOTOR специализируется на индивидуальном проектировании.

Индивидуальные длины и диаметры вала
Специальные кабели и разъёмы
Индивидуальные характеристики обмотки

[Свяжитесь с инженерной командой HDBMOTOR сегодня] чтобы обсудить требования вашего проекта.
