Шесть распространённых вопросов о шаговых двигателях, которые инженеры всё ещё задают

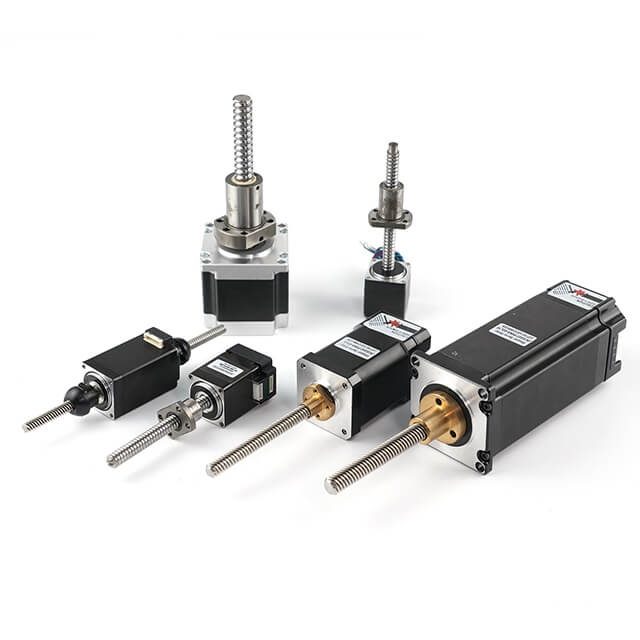

Несмотря на то что шаговые двигатели являются одной из самых распространённых технологий движения, они по-прежнему вызывают много вопросов при проектировании и вводе систем в эксплуатацию. Эти типичные вопросы по шаговым двигателям часто возникают из-за расхождения между данными технических описаний и реальным поведением оборудования.

Основываясь на практическом опыте с упаковочным оборудованием, станками с ЧПУ, 3D-принтерами и автоматизированными системами транспортировки, можно выделить шесть вопросов, которые возникают снова и снова. Понимание их на раннем этапе позволяет сэкономить время и средства и избежать ненужных переработок конструкции.

1. Почему фактический крутящий момент значительно ниже номинального?

Один из самых частых вопросов по шаговым двигателям касается крутящего момента. Многие пользователи выбирают двигатель только по значению удерживающего момента и лишь потом обнаруживают, что при начале движения двигатель не справляется.

Удерживающий момент измеряется в неподвижном состоянии. Как только двигатель начинает вращаться, располагаемый момент резко падает, особенно на высоких скоростях. Именно поэтому скоростно-моментные кривые гораздо важнее, чем значение удерживающего момента.

Практическое правило — проектировать с запасом прочности. Вместо использования всей опубликованной кривой допускайте, что в непрерывном режиме доступно лишь 50–70% момента стопорения.

2. Нормально ли, что шаговый двигатель сильно нагревается?

Да — это совершенно нормально. Шаговые двигатели рассчитаны на работу при высоких температурах. В большинстве промышленных моделей применяется изоляция класса B, допускающая температуру обмотки до 130°C.

Поскольку шаговые системы работают в разомкнутом контуре управления, привод подаёт постоянный ток независимо от нагрузки. Это максимизирует располагаемый момент, но также приводит к повышенному тепловыделению, даже в состоянии покоя.

Если температура поверхности превышает ожидаемую, снижение тока через настройки привода или включение функции снижения тока в режиме ожидания может значительно уменьшить нагрев без потери производительности.

3. Можно ли использовать 12В источник для шагового двигателя?

Напряжение питания напрямую связано с достижимой скоростью. Хотя номинальное напряжение двигателя может казаться низким, это значение выводится из сопротивления обмотки и номинального тока, а не из динамического режима работы.

При вращении двигатель генерирует противо-ЭДС, ограничивающую нарастание тока. Чтобы сохранить момент на высокой скорости, приводу требуется значительно более высокое напряжение питания.

Всегда ориентируйтесь на кривые «скорость — момент», полученные с тем же приводом и напряжением. Использование источника 12V, когда кривая построена для 48V, приведёт к резкому снижению производительности.

4. Почему нельзя управлять шаговым двигателем напрямую от выходов ПЛК?

Ещё один частый вопрос о шаговых двигателях — действительно ли необходим специальный драйвер. Технически простое шаговое движение можно реализовать с помощью нескольких выходов ПЛК, но такой подход игнорирует регулирование тока, микрошаг и управление ускорением.

Правильный драйвер шагового двигателя регулирует фазный ток с помощью ШИМ-управления, преодолевает противо-ЭДС и обеспечивает плавное движение с микрошагом. Усовершенствованные драйверы также управляют профилями ускорения внутри себя, снижая механические удары.

Для любой промышленной или производственной системы специализированный привод не является опцией — он необходим.

5. Почему шаговый двигатель так шумит на низкой скорости?

Шум шагового двигателя на низкой скорости обычно вызван механическим резонансом. Каждый шаг возбуждает собственную частоту двигателя, особенно при работе в режиме полного шага в диапазоне 1–5 rps.

Шум часто наиболее силен при испытании двигателя без нагрузки. После установки и соединения с реальной нагрузкой резонанс обычно значительно снижается.

Микрошаг, механическое демпфирование или драйверы со встроенными алгоритмами подавления резонанса позволяют дополнительно снизить вибрацию и акустический шум.

6. Нужен ли энкодер для шагового двигателя?

Для стандартной работы шагового двигателя в разомкнутом контуре энкодер не требуется. Шаговые двигатели уникальны своей способностью точно позиционировать без обратной связи, при условии что нагрузка и профиль движения предсказуемы.

Управление в разомкнутом контуре хорошо работает, когда нагрузка стабильна, скорости умеренны, а пропуск шагов не критичен для безопасности. Если условия меняются, добавление обратной связи может повысить надёжность или обеспечить работу в замкнутом контуре.

Многие современные системы начинают работу с управления с разомкнутым контуром и модернизируются позже, если этого требует применение.

Заключительные мысли

Эти часто задаваемые вопросы о шаговых двигателях подчёркивают разрыв между теорией и реальным управлением движением. Большинство проблем — это не дефекты двигателя, а непонимание на уровне системы, связанное с моментными кривыми, напряжением, резонансом и конфигурацией привода.

Правильный выбор двигателя, подбор подходящего привода и корректная настройка обеспечат надёжную работу в большинстве задач промышленной автоматизации.

Если вы не уверены в выборе типоразмера двигателя, привода или рабочих запасов, часто лучше обсудить вашу задачу с опытным инженером по управлению движением. Вы можете свяжитесь с инженерной командой HDBMOTOR чтобы проанализировать ваши требования и получить практические рекомендации до завершения разработки вашей конструкции.
