Угол шага шагового двигателя и формула его расчёта: полное техническое руководство

Угол шага шагового двигателя и формула расчёта является одной из важнейших концепций в инженерии систем управления движением. Угол шага определяет минимальное механическое перемещение, которое шаговый двигатель может совершить при однократном изменении возбуждения обмотки статора. Поскольку шаговые двигатели широко применяются в автоматизации, станках с ЧПУ, 3D-принтерах, полупроводниковом оборудовании и системах точного позиционирования, понимание угла шага и его расчёта необходимо для правильного выбора двигателя для промышленных приложений.

1. Что такое угол шага у шагового двигателя?

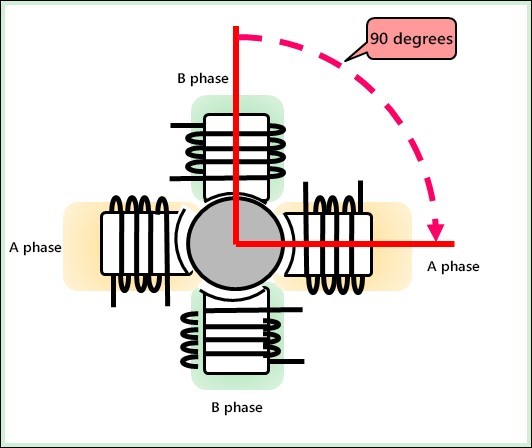

Угол шага — это фиксированное угловое перемещение ротора при каждом изменении возбуждения. Когда обмотка статора переключает ток между фазами, магнитные поля смещаются, втягивая ротор с постоянными магнитами или гибридный ротор в положение совмещения. Это контролируемое и повторяемое движение определяет базовое разрешение двигателя.

Меньший шаг означает более плавное движение, меньшую вибрацию и более высокую точность позиционирования. По этой причине шаг — один из первых параметров, которые инженеры проверяют при выборе двигателя для своей системы.

2. Базовая формула расчёта угла шага

Самая простая и наиболее распространённая формула расчёта угла шага:

Угол шага = 360° ÷ N

Здесь N обозначает общее количество магнитных полюсов во всех фазах. Оно рассчитывается как:

N = NФ × Ф

NPH = число магнитных полюсов на фазу
PH = число фаз статора
N = общее число магнитных полюсов

Например:
2-фазный 4-полюсный шаговый двигатель → N = 2 × 4 = 8
Угол шага = 360° ÷ 8 = 45°

Эта формула показывает, как увеличение числа полюсов или фаз уменьшает угол шага и повышает разрешение.

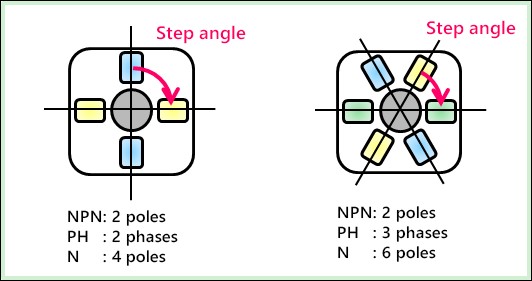

Слева: две фазы / четыре полюса     Справа: три фазы / шесть полюсов

3. Угол шага в шаговых двигателях с постоянными магнитами и гибридных шаговых двигателях

Большинство современных промышленных двигателей, включая модели линейки HDBMOTOR, используют роторы с постоянными магнитами (PM) или гибридные роторы благодаря их высокому КПД и точности.

Для PM шаговых двигателей часто используется другая формула:

Угол шага = 180° ÷ (P × Nr)

P = число фаз статора
Nr = число пар полюсов ротора

Физический смысл прост:

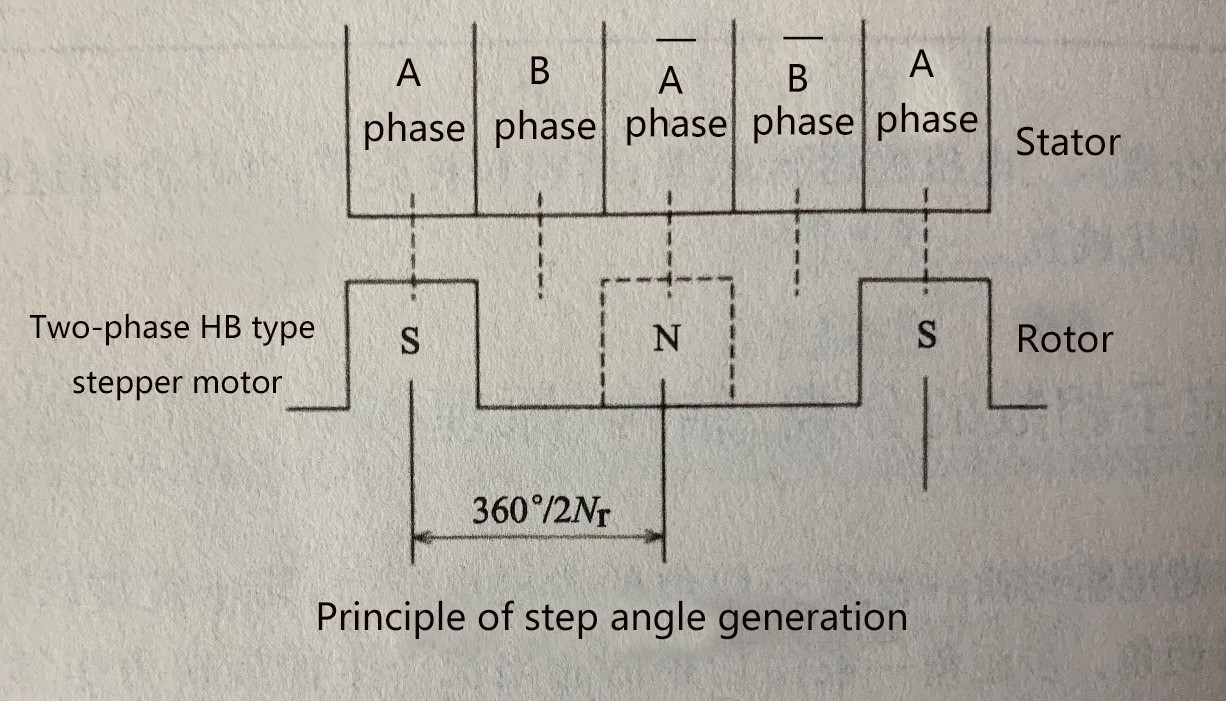

Полный оборот составляет 360°. Деление на 2Nr даёт механический угол на полюс ротора. Деление этого значения на число фаз даёт угол шага.

Эта формула объясняет, почему увеличение числа пар полюсов ротора ведёт к меньшим углам шага и лучшему разрешению.

4. Распространённые промышленные углы шага и их применения

Угол шага 1,8° (200 шагов на оборот)

• Наиболее распространён в автоматизации
• Идеально для ЧПУ, 3D-принтеров, XY-столов
• Сбалансированный момент и разрешение

Угол шага 0,9° (400 шагов на оборот)

• Более высокая точность
• Сниженная вибрация и более плавное микропозиционирование
• Подходит для полупроводникового оборудования, систем контроля и прецизионных приборов

Драйверы микрошага могут дополнительно дробить эти углы, улучшая плавность за счёт момента.

5. Почему угол шага важен в реальных промышленных применениях

Понимание Угол шага шагового двигателя и формула расчёта помогает инженерам:

• Определите достижимую точность позиционирования
• Выберите двигатель, совместимый с требованиями к механическому разрешению
• Согласуйте характеристики двигателя с инерцией нагрузки
• Улучшить плавность и шумовые характеристики
• Обеспечьте совместимость с частотой шага контроллера

Например, если ваше применение требует точности линейного позиционирования 0.01 mm, угол шага и шаг винта должны рассчитываться совместно, чтобы система соответствовала этому требованию.

6. Повышение разрешения шага: практические инженерные ограничения

Для достижения меньшего угла шага есть две стратегии:

1. Увеличьте число фаз статора

2. Увеличьте число пар полюсов ротора

Однако число полюсов ротора ограничено технологическими возможностями производства. Поэтому в высокоточных двигателях часто сочетают оптимизированную конструкцию ротора с многофазными системами статора и микрошагом.

Заключение

Угол шага шагового двигателя и формула расчёта — необходимое знание для инженеров, проектирующих системы управления движением. Угол шага определяет разрешение, влияет на вибрации и напрямую сказывается на точности позиционирования. Работаете ли вы с двигателями 1,8°, двигателями 0,9° или нестандартными высокоразрешающими типами, понимание формул угла шага помогает обеспечить правильный выбор двигателя для автоматизации, робототехники, станков с ЧПУ и прецизионного оборудования.

Если вам нужна помощь в выборе подходящего шагового двигателя, HDBMOTOR может дать рекомендации по подбору и изготовить двигатели на заказ с учётом требований к моменту, скорости, нагрузке и разрешению.
